趣味卡通原子抓取机械创意造型

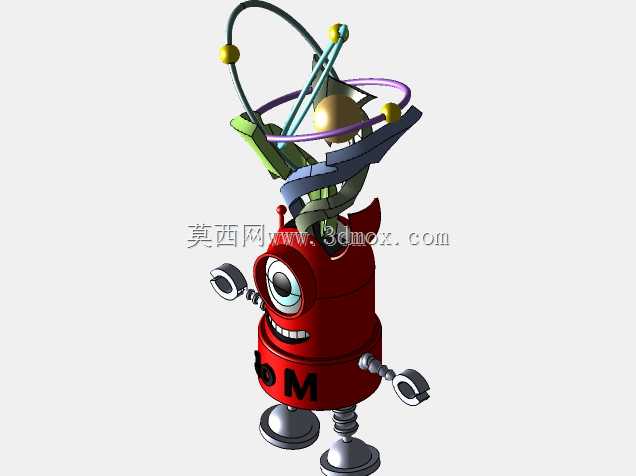

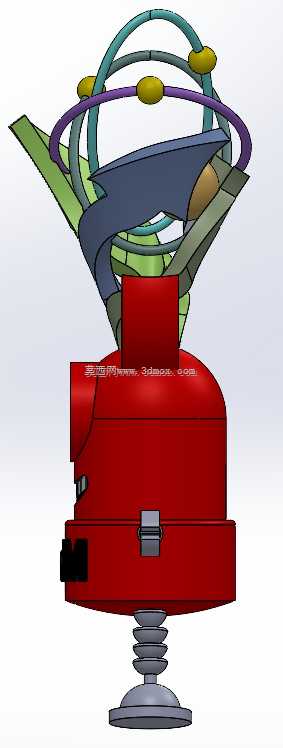

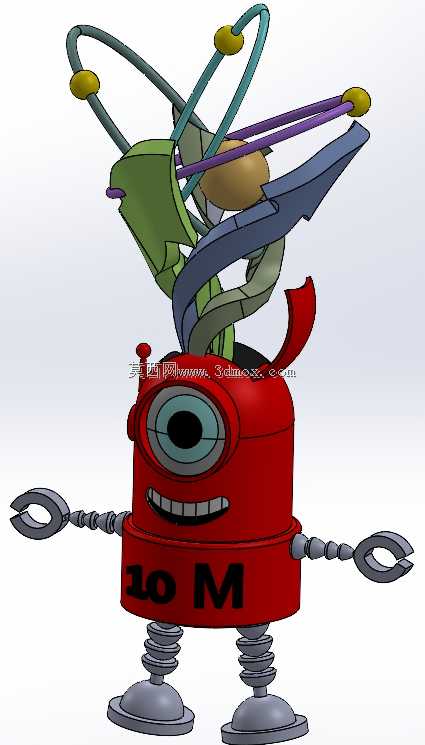

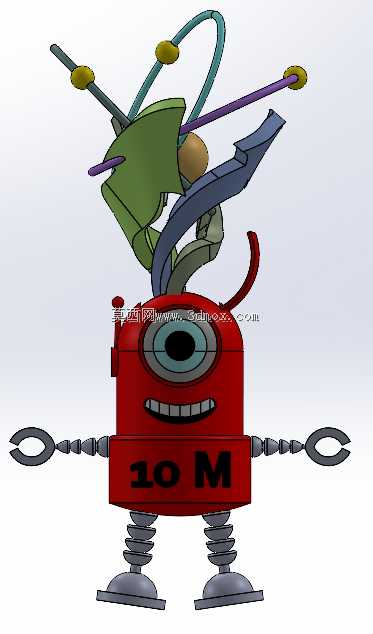

　　这套创意机械造型以趣味卡通机器人为载体，将原子微观结构与机械抓取功能做了融合化的结构表达，整体设计跳出常规工业设备的刻板形态，把机械传动、肢体支撑、末端执行件与科普意象结合在一起，可用于机械创意展示、科普教具原型、文创机械摆件开发以及三维结构建模练习场景。从结构分层来看，下部主体采用桶状舱体作为核心承载基座，舱体正面开设单眼视窗结构，周边布置环形加强凸边，既模拟卡通角色的面部特征，也为内部预留出容纳传动组件、配重块的封闭空间，舱体侧壁预留多组安装孔位，可根据展示需求加装小型驱动舵机、灯光组件或者装饰铭牌。舱体下部采用两组对称布置的弹簧支撑腿，弹簧段选用标准圆柱螺旋压缩弹簧参数，上下两端分别连接法兰式固定座，

　　上端法兰与桶状舱体底面锁附连接，下端法兰对接圆盘式支撑脚，支撑脚底面做平整处理，放置在平面展台时可依靠弹簧形变吸收轻微晃动，不需要额外地脚固定即可稳定站立，弹簧的有效圈数、自由高度与压缩行程都做了适配，既保证支撑刚度，也保留卡通角色的弹跳动态观感。两侧手臂采用分段式球节串联结构，每段臂节之间通过球头关节衔接，可灵活调整手臂伸展角度，末端安装叉形抓取钳口，钳口做对称开合造型，铰接点位置预留销轴安装孔，实际制作时可加装微型拉簧实现钳口常态闭合，也可替换为舵机驱动的电动夹爪，用来夹取小型展示配件、科普标识牌。上部原子意象结构是整套造型的设计核心，中心椭球体模拟原子核，外围三根不同曲率的环形轨道呈空间交错布置，轨道末端搭配球形电子造型件，

　　轨道与下部舱体之间通过扭曲状的异形支撑臂连接，支撑臂采用变截面曲面造型，既承担轨道的承重作用，也模拟能量升腾的动态视觉效果，轨道之间预留足够的安全间隙，转动演示时不会发生结构干涉，若加装微型旋转驱动，可让环形轨道沿各自轴线低速转动，直观演示原子电子绕核运动的形态。设计过程中先确定下部舱体的基准安装平面，以此为坐标原点向上排布支撑腿、手臂、上部轨道组件，所有外露零件的棱边都做圆角过渡，避免尖锐边角，适配科普展示、亲子文创场景的安全要求。各部件的装配边界经过反复校核，弹簧腿最大压缩量下舱体底面不会触碰支撑平面，手臂全角度摆动时不会和上部轨道、舱体外壁发生碰撞，环形轨道转动时的外围轮廓不超出整体摆放安全范围，不需要额外预留超大安装空间，

　　常规桌面、展示台即可放置。结构建模时将卡通外观元素和机械实用结构做了平衡，曲面造型部分兼顾外观流畅度与3D打印、数控加工的工艺可行性，壁厚设置均匀，异形支撑臂内部可做轻量化掏空处理，在保证结构强度的前提下降低整体重量，桶状舱体采用分体式合模设计，上下舱体通过卡扣或者螺丝连接，方便后期拆装调整内部组件。这套造型没有采用复杂的专用定制零件，多数连接结构可选用标准紧固件、标准弹簧实现，降低实物制作的改造成本，既可以作为纯展示类创意机械作品，也可通过加装驱动模块改造为动态科普演示装置，把微观原子物理知识和机械结构设计结合，让抽象的机械传动、空间连杆排布内容更具直观表现力，也为文创机械产品、科普展项的结构设计提供了可复用的创意参考思路。
