RS775直流有刷动力电机精细结构

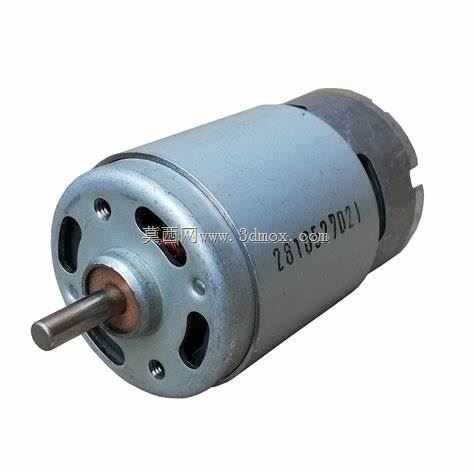

　　这款775规格圆形直流有刷电机，是中小功率直驱场景里普及率极高的动力执行件，在手持电动工具、小型台式输送装置、家用清洁设备、园林修剪机具、儿童电动载具、小型实验台传动模组里都能见到同规格产品的身影。从整机结构来看，主体采用拉制无缝钢制机壳，外壳做镀锌钝化防锈处理，表面保留金属哑光质感，机壳尾部冲压出两个对称的卡位缺口，用来和后端塑料端盖的卡扣嵌合，不需要额外打螺丝就能完成轴向锁止，装配工序非常简便。前端盖为锌铝合金压铸成型，端面上均布四个沉头安装孔，同时开出多组弧形通风散热槽，电机运行时内部转子带动气流从端盖槽位进出，带走电枢绕组和碳刷摩擦产生的热量，避免长时间重载下绕组温升过高触发绝缘老化。输出轴为标准圆柱光轴，

　　轴径适配常规775电机通用夹头、联轴器、同步带轮的安装孔径，轴伸长度预留了足够的安装余量，不管是直接装钻夹头打磨轮，还是通过联轴器连接丝杆、齿轮传动轴，都不会出现轴长不足干涉端盖的问题。端盖中心位置嵌有含铜基的含油轴承，轴承外圈和端盖轴承室压装过盈配合，内孔和输出轴间隙配合，内部存储的润滑脂可以在长期运转中持续给轴颈提供润滑，相比滚珠轴承方案，含油轴承的运行噪音更低，抗冲击载荷能力更强，成本也更可控，完全匹配这类民用中小功率电机的使用定位。机壳内部容纳整套电枢总成、永磁瓦、碳刷架结构，两片弧形永磁体贴附在钢壳内壁，形成稳定的定子磁场，转子硅钢片叠压绕组在通电后受安培力带动转轴旋转，尾部的换向器和碳刷持续接触完成电流换向，

　　保障转子连续同向转动。做整机设备布局的时候，首先要明确这款电机的安装边界：圆柱机壳的外径是775系列电机的标准尺寸，外围固定可以选用配套的金属卡箍抱座，抱座预留螺丝孔直接锁在设备安装板上，不需要在电机本体上额外打孔破坏壳体结构；轴向总长度从输出轴端面到后端盖尾部要预留出足够的避让空间，尾部的碳刷室位置不能被其他结构件完全封死，要留出碳刷磨损后更换维护的操作空间，同时保障通风气流通畅。选型匹配阶段要结合负载工况核对参数区间：这类电机常规工作电压覆盖12V到24V直流区间，空载转速随电压升高线性提升，额定输出扭矩可以满足小型负载的直驱需求，如果设备需要更低转速更大扭矩，可以在输出轴后端搭配行星减速箱组成减速电机，不要直接超负载堵转，

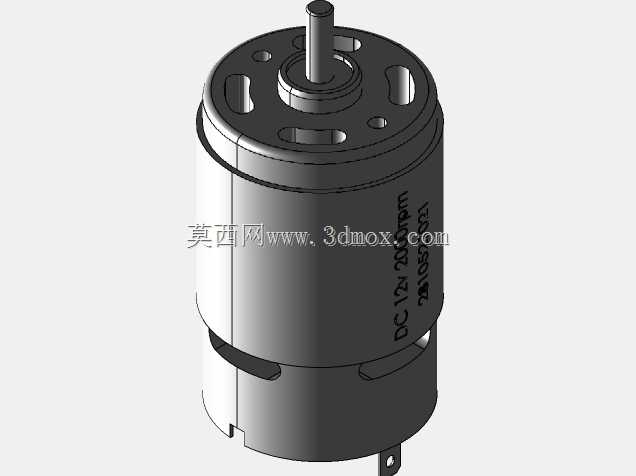

　　否则瞬间大电流会快速烧蚀电枢绕组。三维建模过程中要重点还原几处配合细节：前端盖和钢壳的同轴度公差要控制在合理范围，输出轴和端盖轴承孔的同轴度直接决定运转时的轴跳大小，建模时要把端面上的散热孔轮廓、安装沉孔的深度、机壳尾部的卡位缺口形状都准确复刻，后续做设备干涉检查的时候，才能提前发现安装板、传动件和电机本体的碰撞问题。在小型自动化设备里，这款电机常用来驱动小型传送带的主动辊、推拉机构的丝杆、打磨抛光的磨头，相比步进电机它的高速运转噪音更小，输出功率密度更高，不需要复杂的驱动器，直接通对应电压的直流电源就能运转，接线逻辑简单，对入门级设备开发者非常友好。日常维护场景里，长期使用后碳刷会逐渐磨损，当电机出现运转无力、转速不稳、打火异响的时候，可以拆开尾部端盖更换同规格碳刷，不需要整体更换电机，降低设备后期使用成本。建模时还要注意机壳表面的标识印刷区域、端盖边缘的冲压圆角、输出轴端面的倒角这些细节，让整套数模和实物的外观匹配度达到装配校验的使用要求，方便设计师直接把电机模型调入整机装配体，完成布局、走线、固定结构的同步设计。
