迷你台式精密钻孔进给台结构

　　这套小型台式钻孔装置面向手工试制、模型加工、教学实验和小批量精密修配场景，核心是把手持旋转工具约束在稳定的直线进给路径上，使操作者能够以较小的力完成孔位加工。设备后部设置立式安装背板，既承担整机支撑，也提供与工作台或辅助支架连接的基准面；背板前方布置平行导向轴、滑动托板、夹持座和操作手柄，整体结构紧凑，适合在桌面空间有限的工位使用。

　　从实际用途看，该装置主要解决手持电磨或小型钻具在钻孔时容易偏摆、进给量不稳定、孔口易崩边的问题。滑动托板沿两根平行光轴移动，动力工具被固定在可调夹持座中，钻头轴线与进给方向保持一致。操作者通过侧置球头手柄施加进给力，托板沿导向方向平稳推进，加工完成后依靠机构回位或手动抬起，使钻头离开工件。这样的布局适合薄板、软金属、塑料、木材、复合材料以及模型零件的小孔加工，也可用于铰孔、倒角、轻铣修边等对垂直度有要求的工序。

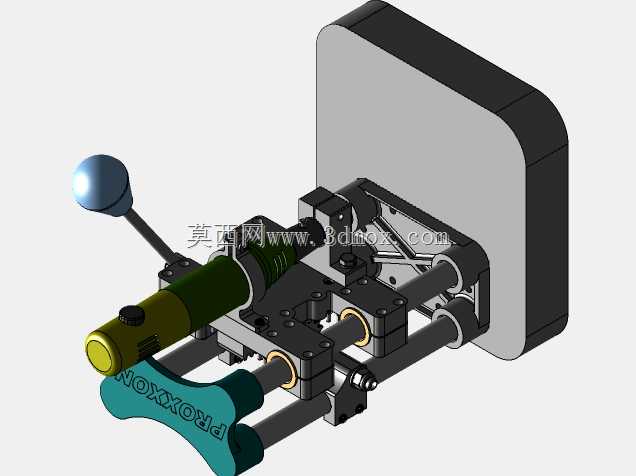

　　结构设计上，装置采用多块叠层板件组成滑动托架，板件之间通过螺钉和定位销连接，形成较高的局部刚度。夹持座围绕圆柱形工具本体设置，开口配合紧固件实现抱紧，能够适应一定直径范围内的手持旋转工具。导向轴穿过托板上的滑动支承部位，支承位置尽量靠近受力区域，以减少悬臂带来的扭转。前端带有品牌标识的弧形护板位于工具下方，既可以增强托板的外形识别度，也能在操作时形成防护边界，避免手指靠近旋转刀具。

　　进给手柄位于装置左上方，球头便于握持，杆部将手部动作转化为托板的直线位移。手柄与托架之间的连接点经过抬高布置，使操作者在坐姿状态下不必将手伸入刀具正下方，施力方向也更接近导向轴所在平面。对于精密小孔加工而言，这种人机位置安排很重要：进给阻力通过手柄传递到托架，而不是直接压在工具外壳上，能够降低工具夹持筒受侧向力而产生的变形。

　　安装边界方面，后部背板为整机最大轮廓件，板面平整，边缘做圆角处理，可贴靠在墙面、立柱或专用支架上。背板与前部导向机构之间保留了足够的空间，用于容纳滑动行程、工具夹头和刀具长度。设计时需要重点核对三个尺寸关系：一是工具轴线到背板表面的距离，决定工件后方是否需要避让；二是导向轴间距与托板宽度，决定抗翻转能力；三是钻头从最高位置到最低位置的有效行程，决定可加工工件的厚度范围。

　　在建模处理上，该结构适合按照装配逻辑拆分：背板组件、导向轴、滑动托板、工具夹持座、手柄组件、紧固件和防护件分别建立，再通过同轴、平行和贴合约束完成装配。光轴与滑动支承部位应体现明确的配合关系，夹持座的开口、锁紧螺钉和工具圆柱面需要保持几何一致。托板上的镂空区域并非单纯减重，也为观察机构运动、清理切屑和调整螺钉留出操作空间。

　　现场使用时，工件应固定在钻头下方的工作台面或专用垫块上，不建议手持工件直接钻孔。由于该装置属于轻型精密设备，进给压力需要与刀具直径、材料硬度相匹配；大直径钻头或高韧性材料会产生较大轴向力，容易使小型导向结构产生弹性变形。若用于长期重复加工，可在背板底部增加定位槽、压板孔或快装底板，使整机与工作台形成稳定连接。整体来看，该方案以简洁的平行导向和抱紧夹持实现了迷你台钻的核心功能，结构直观、零件数量少，便于加工、装配和维护，也适合作为小型机床进给机构的教学与参考结构。
