长行程交叉滚轮直线导轨副结构

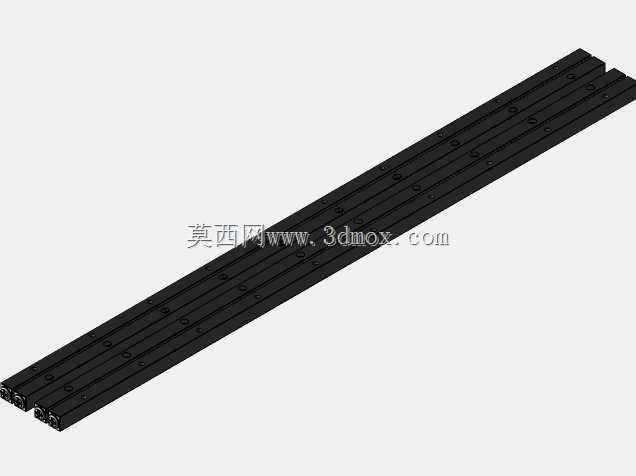

　　这套长行程交叉滚轮直线导轨副，主要面向需要高刚性、长距离直线导向的自动化装备与机床辅机场景。导轨公称直径取9mm，单根有效行程达到1000mm，采用双轨并列布置，滑块沿轨面通过交叉排列的滚轮实现循环滚动接触，相比同规格滚珠导轨，滚轮与轨面的接触线更长，在承受倾覆力矩与偏载时的接触应力分布更平缓，适合中大型龙门移栽机构、长行程上下料机械手、板材输送定位台这类跨距较大、负载作用点偏离导轨中心的设备。

　　从实际装机逻辑看，双轨平行安装时，两根导轨的基准侧需要先靠设备安装基面的侧向定位台阶完成初定位，从动侧则通过压块或偏心销调整平行度，避免长行程下因安装基面直线度误差造成滑块卡滞。导轨端部预留了安装孔位，可直接通过内六角螺钉固定在设备床身或铝型材框架上，滑块端面的连接孔用于承载工作台，整套导向单元不需要额外加工复杂的嵌装槽，对中小型设备厂的钣金焊接机架适配性较好。

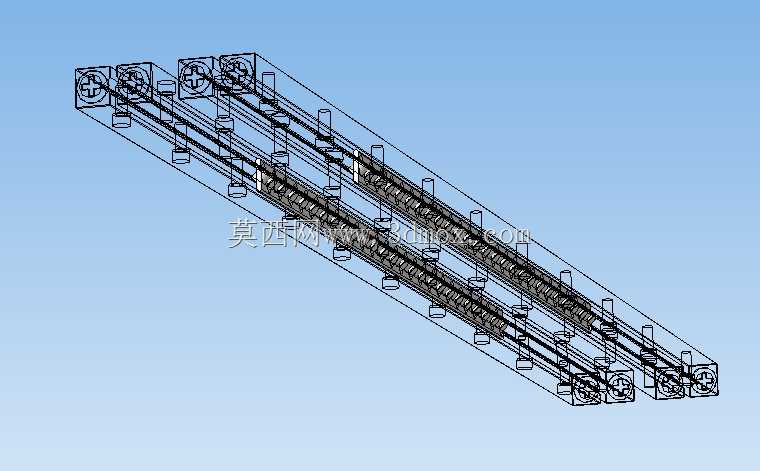

　　结构设计上，交叉滚轮组在滑块内部按90度交错排布，分别承受垂直方向与水平方向的载荷，四个方向的额定载荷差值较小，当工作台受到前后、左右多个方向的切削反力或移栽冲击时，滚轮组可以同步分担载荷，不会出现单方向承载薄弱的问题。滚轮保持架采用分段式结构，在1000mm的长行程往复运动中，保持架不会因两端行程极限的反复撞击发生窜动偏移，导轨两端设置了限位挡块安装位，现场可根据设备实际运动区间加装机械限位，防止滑块脱出轨面。

　　建模过程中，导轨主体按冷拉型钢精加工后的轨面轮廓绘制，轨面的滚道圆弧与滚轮外圆做了匹配的相切约束，滑块外壳的壁厚、加强筋位置都参照实际铸件的工艺结构还原，内部滚轮的装配间隙按常规预压等级预留，既可以在三维环境中直接模拟滑块沿导轨的全行程运动，检查工作台运动过程中与周边管线、夹具的干涉情况，也能导出二维工程图用于安装基面的孔位标注。外形边界方面，双轨中心距、滑块总宽度、导轨整体高度都按选型样本的安装尺寸搭建，设备设计阶段直接把该导轨组件装配到床身模型中，就能同步确定工作台的最低安装面高度、两端极限位置预留的安全距离，不需要后期反复核对样本尺寸调整机架结构。

　　在机床加工领域，这类导轨常被用于长行程刀具送进机构、排屑器的移动导向；在自动化生产线中，则适配大跨度桁架机械手的水平行走轴，交叉滚轮的滚动阻尼更低，长行程高速往复运动时的温升比滑动导轨小很多，维护时只需要定期在轨面补充润滑脂，滚轮组件属于标准化可更换部件，后期检修不需要整体拆卸导轨，现场维护效率较高。建模时还还原了导轨拼接的定位结构，当设备行程超过单根导轨长度时，可通过端部定位销实现多根导轨对接，对接处的轨面错位量控制在装配公差范围内，保证滑块过缝时运动平稳无冲击。
