FPV数字眼镜外置散热风扇固定支架

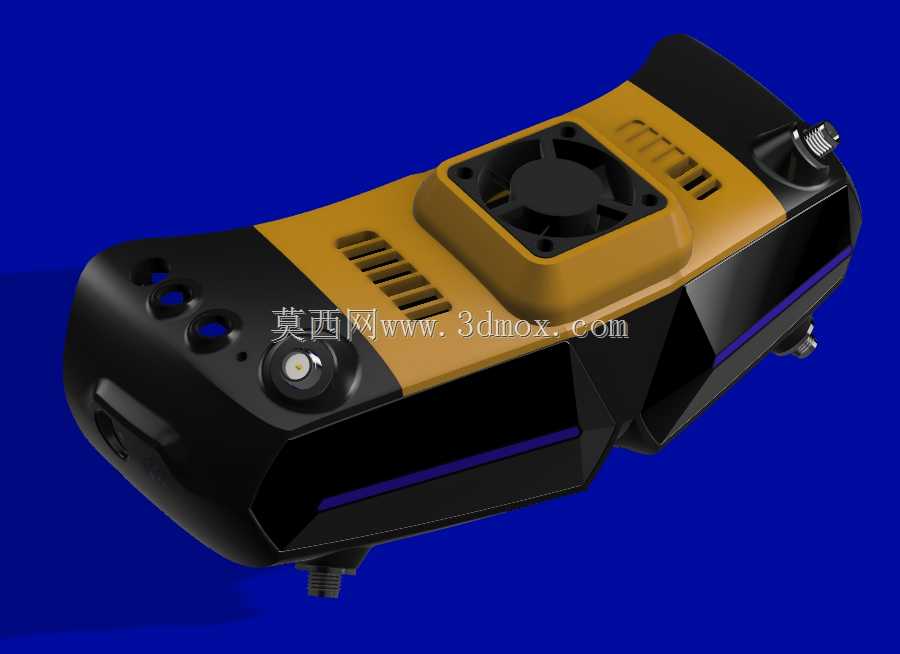

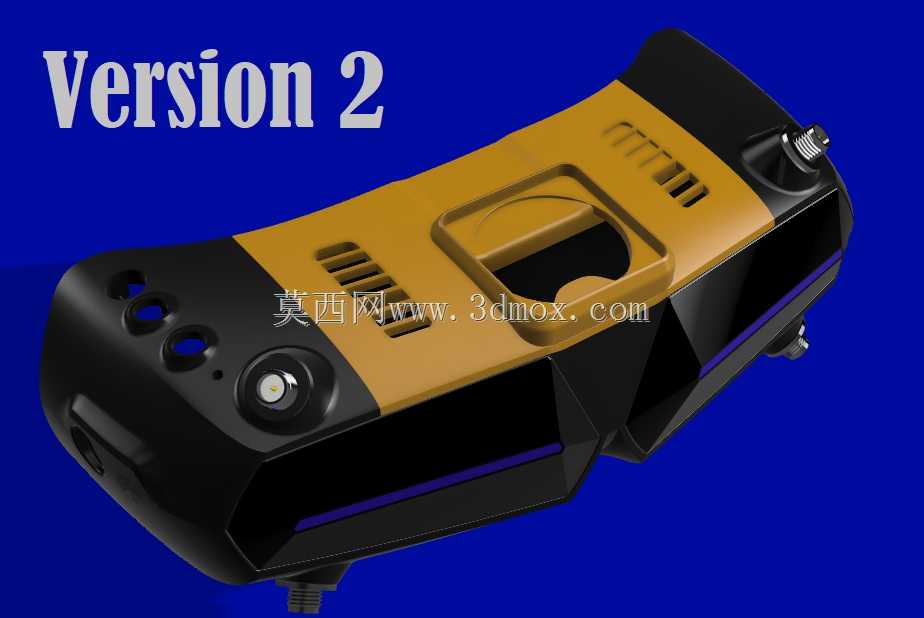

　　这套结构件针对穿越机第一视角飞行里常用的数字图传头戴眼镜做热管理改造，核心是把一枚3010规格的轴流小风扇稳定固定在眼镜主机上壳的散热格栅区域，解决长时间飞行、高码率图传录制、高温户外作业时主控与图传接收模块积热导致的降频、花屏、自动重启问题。

　　实际外场使用中，数字眼镜的SOC、图传接收链路、内置电池在密闭塑料壳体内持续发热，原厂依靠壳体上的冲压格栅自然对流散热，夏季正午车顶调试、连续多架次竞速飞行、长时间DVR录制时，壳体积热很难散出，不少飞手会遇到画面卡顿、眼镜外壳烫手、固件触发过热保护的情况。这个支架的设计思路就是在不破坏原厂壳体、不开孔拧螺丝的前提下，把外置风扇的进风路径精准对准壳体内部的第二路冷却风道，风扇抽风形成负压，把壳内热空气直接顺着格栅抽出，强制对流的散热效率远高于原厂被动散热。

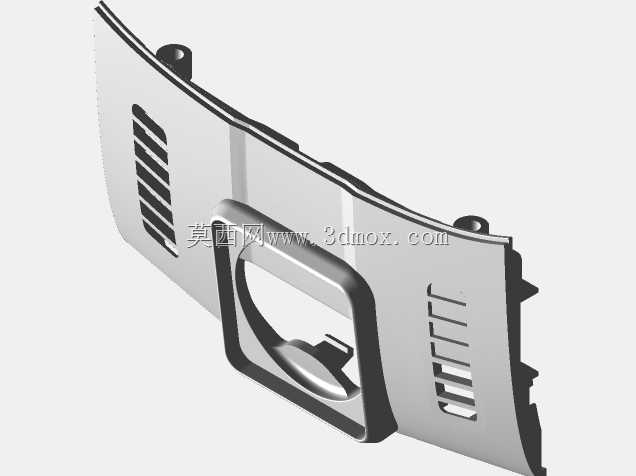

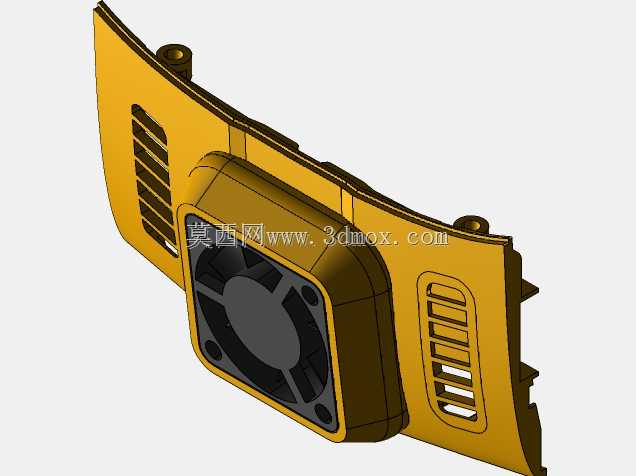

　　结构设计上，支架主体采用贴合眼镜上壳曲面的随形轮廓，底部安装面完全复刻眼镜壳体格栅周边的弧度，不需要在原厂外壳上打孔、攻丝，装配时直接用高强度双面胶粘接固定即可，不会破坏眼镜外观与原厂保修，拆卸后也不会在壳体上留下螺丝孔。风扇安装位预留了标准30mm风扇的四个螺丝孔位，孔距匹配3010轴流风扇的通用安装尺寸，风扇嵌入支架的沉台内，扇叶与支架表面留有足够安全间隙，运转时不会刮擦扇叶、不会产生共振异响。

　　风道设计做了针对性优化，支架的围挡结构把风扇抽吸区域完全覆盖在壳体散热格栅上方，避免风扇从周边缝隙抽走环境冷风、形成气流短路，所有负压气流都从壳体内部的冷却管道流过，直接带走主板散热片上的热量。针对MadTech版本热镜头的适配特性，结构特意把抽风起点对准第二条冷却管道，不会干扰第一路风道给光学镜头、显示模组的送风路径，避免镜头区域因为气流温差起雾，同时精准把热源集中的主控板区域热量抽出。

　　安装边界方面，支架整体厚度控制在12mm以内，加装风扇后总高出眼镜上壳约15mm，不会和飞手佩戴的头戴绑带、遮阳帽、近视眼镜镜框发生干涉，外场携带塞进眼镜收纳包时也不会因为突出过高被挤压断裂。支架四周做了大圆角过渡，没有尖锐凸起，佩戴调整眼镜位置时不会刮手、不会勾住背包内衬。

　　材质选型上，这类小尺寸改装件优先选用PETG或者ABS耗材打印，相比PLA拥有更好的耐热性，夏季暴晒下车内温度达到60度以上也不会软化变形，层间结合力足够承受风扇长时间运转的微振动，粘接面做了浅纹理处理，配合双面胶可以获得足够的粘接强度，炸机、眼镜意外滑落时支架也不会轻易脱落。

　　电气适配层面，3010风扇通常选用5V供电版本，可以直接从眼镜主板预留的USB供电引脚、外置电池平衡头取电，不需要额外加装独立电池，走线可以沿着眼镜壳体侧边缝隙收纳，不会外露杂乱。风扇转速选择中低静音款，飞行时风噪远低于螺旋桨的环境噪音，不会干扰飞手判断电机运转的异常声响。

　　结构建模过程中，优先对眼镜上壳的安装区域做逆向拟合，保证粘接面的曲面贴合度，避免出现支架底部翘边、粘接缝隙过大导致的漏风问题；风扇安装孔预留0.2mm的装配公差，既可以适配M2自攻螺丝直接拧入塑料孔位，也可以配合热熔铜螺母做多次拆装，方便飞手后期清理风扇滤网、更换故障风扇。支架侧面预留了 tiny 的走线槽，风扇供电线可以顺着线槽走到眼镜侧边，避免线材被风扇扇叶卷入。

　　这类改装件在FPV竞速、长距离远航飞行场景里实用性很强，不需要改动眼镜原厂电路，仅通过附加结构强化散热能力，就能大幅延长高负载下的连续工作时间，降低高温环境下设备故障率，是数码头戴设备热管理改造里非常典型的实用化小结构设计。
