工业直线振动筛分输送一体机结构

　　该套三维结构呈现的是一种面向颗粒物料分级、除杂与短距离输送的直线振动筛分设备，整体由筛箱主体、进料承接段、筛面压紧机构、振动驱动安装区、出料溜槽、支撑机架及防护外罩等部分组成。设备在产线中通常布置于破碎机、磨粉机、混合机或包装机前后，用于把粒径不同的散料分成多个规格，也可在输送过程中剔除粉料、碎屑、异物或不合格颗粒。常见工况包括砂石骨料分级、塑料粒子筛选、粮食清选、金属屑分离、化工颗粒筛分、再生料处理以及机床加工辅助排屑。

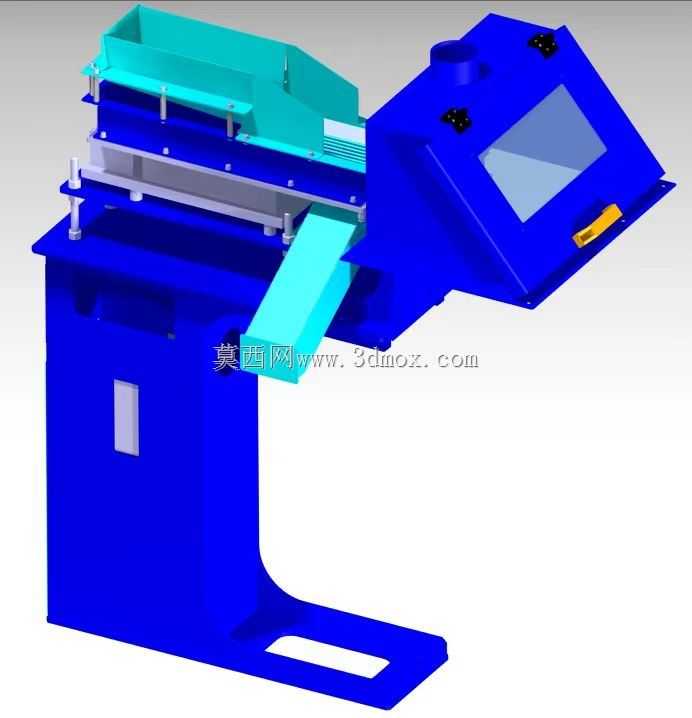

　　从结构功能看，上部敞开的进料区域用于承接上游来料，物料进入后沿倾斜或近似水平的筛面持续向前运动。筛箱内部可布置一层或多层筛网，不同孔径的筛面使细颗粒透筛，粗颗粒继续向端部移动，最终通过侧向或端部溜槽排出。模型中可见筛框两侧的压紧件和连接螺栓，这类结构用于固定筛网、压条及密封件，保证筛面在高频振动下不松动，同时便于后期更换筛网。筛箱与下部机架之间通常预留弹性支承位置，实际设备会采用橡胶弹簧、螺旋弹簧或聚氨酯减振块，使筛体产生定向振动，而振动能量尽量少地传递到基础。

　　右侧较大的蓝色壳体对应振动驱动与防护区域，可容纳振动电机、偏心激振机构或相关传动部件。该区域外形采用折弯钣金与加强筋结合的方式，既保护运动部件，也为检修门、观察窗和紧固件提供安装面。激振机构的布置方向决定物料在筛面上的运动轨迹：当激振力与筛面形成合适夹角时，物料会产生抛掷和前移复合运动，既能减少堵孔，又能提高透筛概率。对于细粉、潮湿颗粒或易粘附物料，设计时还需调整振幅、频率和筛面倾角，避免物料堆积。

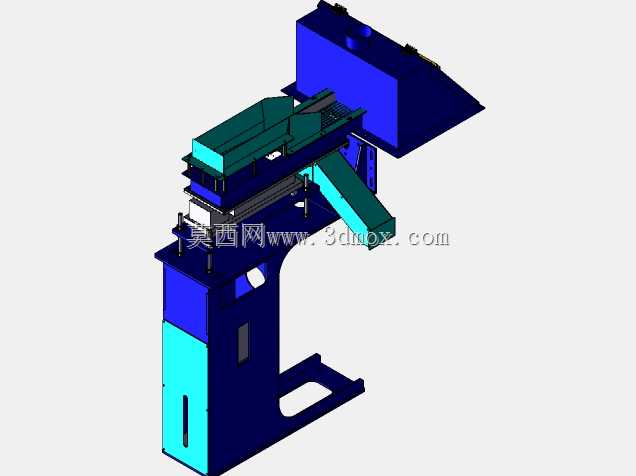

　　机架采用悬臂式立板与底板组合，底部开设长圆形安装孔，便于设备在现场通过地脚螺栓固定，也允许在小范围内调整安装位置。立板上的矩形开口可作为检修口或电气、气动元件安装位。支撑结构需要承受筛体交变载荷，因此在建模时应重点关注焊缝位置、板厚过渡、折弯半径以及螺栓连接区域的刚度。若机架刚性不足，设备运行时容易出现摆振、噪声增大或基础松动；若刚性过高而减振不足，又会把冲击传递到厂房平台。

　　外形边界方面，该设备属于紧凑型筛分单元，长度方向主要由进料段、筛箱和出料溜槽决定，宽度方向受筛面规格和驱动罩壳限制，高度方向则包含机架、筛体倾角和检修空间。布置产线时，进料口需要与上游料仓、输送带或给料机的落料点对齐，出料口下方应预留接料桶、输送设备或集料斗的空间。设备周围还应保留筛网更换、电机维护、紧固件检查和减振件更换的操作距离。若安装在钢平台上，需核对平台承载与振动隔离，不能仅按静重估算。

　　建模思路上，这类设备宜先确定筛面宽度、处理量和物料粒径范围，再反推筛箱长度、倾角、激振力和支承位置。钣金罩壳不应只做外观包覆，需要与内部电机轮廓、维修手空间、螺栓工具空间和安全防护距离相匹配。出料溜槽的角度要结合物料安息角设置，溜槽内壁应避免突然变向和死角，防止颗粒卡滞。筛网压条、密封条、锁紧螺栓等细节虽然体积小，但直接影响设备是否漏油、漏粉、夹料或产生异常噪声。

　　在实际选型与结构设计中，还要考虑物料磨琢性、堆积密度、含水率、温度和腐蚀性。磨琢性强的物料会加快筛板和溜槽磨损，可在易磨区域增加衬板或选用耐磨材料；轻质细粉则需要加强密封，必要时配置除尘接口。设备启停阶段会经过共振区，弹性支承和限位结构应避免筛体与机架发生碰撞。整体来看，该模型完整表达了振动筛分设备从进料、筛分到排料的主要结构关系，适合用于散料处理设备方案展示、结构校核、钣金拆图以及自动化产线布局参考。
