带交叉滚轮的长行程精密线性导轨

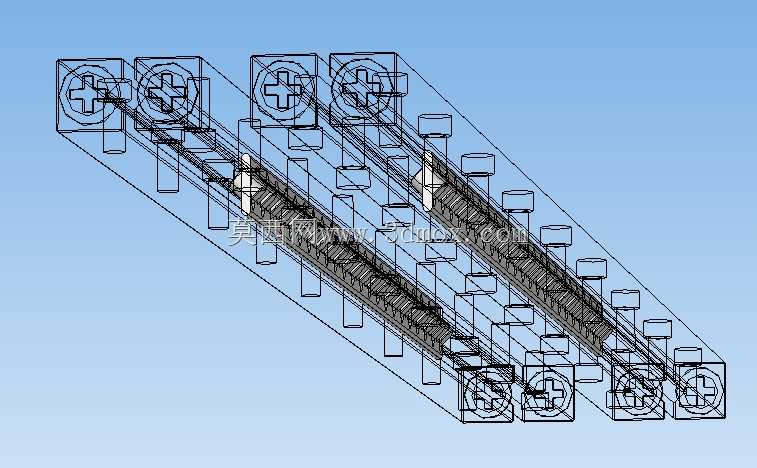

　　这套线性导轨采用交叉滚轮承载结构，核心由两根平行布置的长导轨主体、四组对称安装的滚轮滑块组件构成，滑块沿导轨长度方向做直线往复运动，单根导轨公称直径为9mm，有效工作行程达到900mm，整体采用线框三维建模呈现，所有装配层级、零件配合关系都完整保留，没有做特征压缩或几何体合并，方便结构工程师直接拆解查看内部滚轮排布、安装孔位与配合间隙。

　　从实际设备应用场景来看，这类长行程交叉滚轮导轨常被用在中小型自动化生产线的横向移载工位、检测设备的扫描运动轴、轻型物料推送机构以及教学实验平台的直线运动单元上。和常见的滚珠直线导轨相比，交叉滚轮结构的滚动体为圆柱滚轮，接触形式从点接触变为线接触，承载能力更强，对安装基面的轻微形变量容忍度更高，在低速高频往复运动的工况下运行阻力更小，不会出现滚珠导轨长期使用后滚珠点蚀、卡顿的问题，维护时仅需定期补充润滑脂即可，不需要复杂的预紧调整工序。

　　设计这套导轨结构时，首先要确定的是行程与安装边界的匹配关系：900mm的有效行程意味着导轨总长度需要在行程基础上增加两端滑块的极限限位余量，两端各预留出滑块自身长度加上安全缓冲距离，避免滑块运动到行程端点时脱出导轨。四组滑块分成两对，分别布置在两根平行导轨的两端，每一组滑块内部都交叉排布了多组圆柱滚轮，滚轮的轴线互相垂直，分别贴合导轨的两个相邻导向面，这样的布局可以同时承受竖直方向的载荷、水平方向的侧向载荷以及绕三个坐标轴的倾覆力矩，不需要额外加装辅助导向轴就能保证运动的直线精度。

　　建模过程中首先搭建导轨的基体特征，两根导轨的平行度公差需要在装配层级里严格约束，导轨的安装基准面做了凸起定位边，安装时可以直接靠紧设备安装台的定位侧，减少现场校直的工作量。滑块部分的滚轮安装座设计了偏心调节孔，装配时可以通过转动偏心轴调整滚轮和导轨面之间的预紧力，既可以消除运动间隙提升导向刚性，也能避免预紧力过大导致滚轮转动阻力骤升、磨损加快。滑块的顶面和侧面都预留了标准安装螺孔，配套的负载工作台可以直接通过螺栓锁紧在滑块上，不需要额外加工转接板，压缩了整机的装配高度。

　　从安装边界来看，导轨底面为平直安装面，沿长度方向均匀布置了沉头固定孔，安装时可以从上方直接穿入螺栓将导轨锁固在设备机架上，两根导轨的中心距需要根据负载工作台的宽度设定，建模时已经将两组导轨的孔位做了对应匹配，安装时可以先固定其中一根导轨作为基准，再以滑块上的安装孔为定位基准调整第二根导轨的平行度，最后锁紧全部固定螺栓即可完成安装。导轨的端部预留了限位块安装位，现场使用时可以加装机械限位螺栓或者缓冲阻尼器，避免滑块硬碰撞端盖造成滚轮损伤。

　　交叉滚轮的排布逻辑是这套导轨的设计核心：相邻滚轮的轴线呈90度交叉，一组滚轮约束导轨水平面内的左右偏移，另一组滚轮约束竖直方向的上下跳动，所有滚轮都采用外圈磨削加工，和导轨的淬硬导向面接触时运行平稳，在900mm的长行程范围内运动阻力波动极小，不会出现长导轨跨距过大导致的滑块爬行问题。和滑动导向的导轨相比，滚轮滚动的摩擦系数仅为滑动摩擦的十分之一左右，驱动这套导轨运动只需要很小的推力，搭配同步带或者小型丝杆就能实现精准的位置控制，对于负载不大但要求运动顺畅、维护简单的自动化设备来说，这种结构的综合适用性远高于同规格的滚珠导轨。

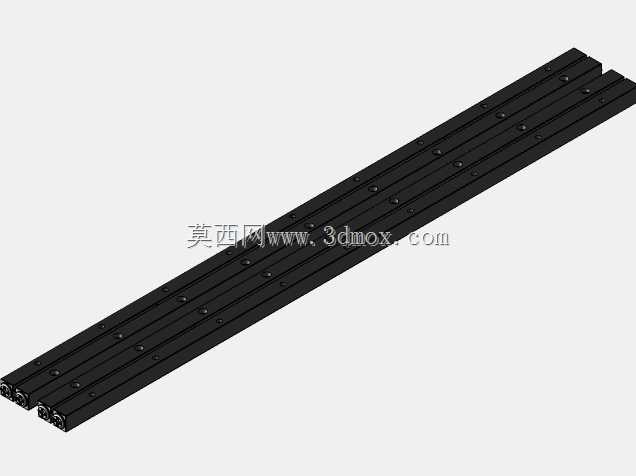

　　整套三维模型完整还原了导轨的所有外部轮廓、安装孔位、滑块内部滚轮的装配位置，在做设备整体布局时可以直接导入模型进行干涉检查，提前核对导轨长度、行程范围、滑块安装孔位和周边其他机构的空间位置关系，避免后期加工装配时出现尺寸干涉、行程不足的问题。
