28000升立式储油筒仓带护笼爬梯

　　这套立式储油筒仓主要面向厂区油料集中暂存、中转供料以及小型油品库的配套建设，常见于机械加工车间油料区、润滑油调配站、废油回收点以及粮油、化工辅料的常压储存环节。设备采用圆筒形罐体作为主体，圆柱结构在相同容积下材料利用率高，环向受力均匀，内部液体对罐壁产生的压力能够沿圆周连续传递，避免矩形仓常见的角部应力集中；罐底通过多根支腿抬离地面，既为底部接管、排污口和检修留出操作空间，也能减少地面积水、潮气对罐底焊缝的长期侵蚀。

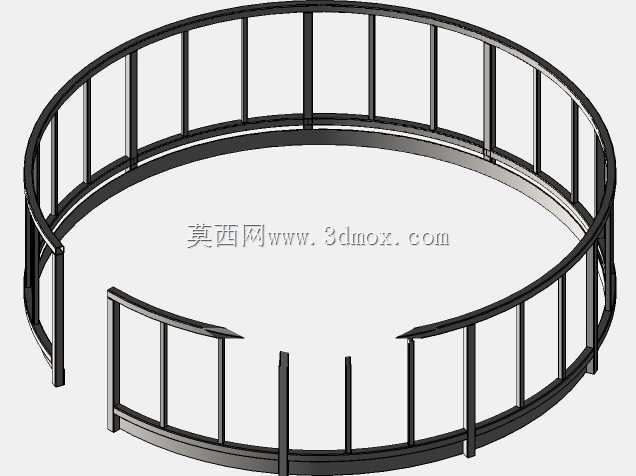

　　从现场布置看，罐体周边需要预留检修通道，支腿落点应落在硬化基础或预埋钢板上，基础标高需统一，避免安装时出现支腿悬空。罐顶设置环形检修平台，平台外侧布置栏杆，栏杆立柱与平台边框采用分段连接，便于运输时拆分、现场拼装；平台板面可按实际工程需要选用花纹板或格栅板，以保证人员巡检、开盖检查和阀件操作时的防滑性能。罐顶人孔、进料口、呼吸阀或通气组件集中布置在平台可达范围内，操作人员不必跨越管线即可完成日常点检。

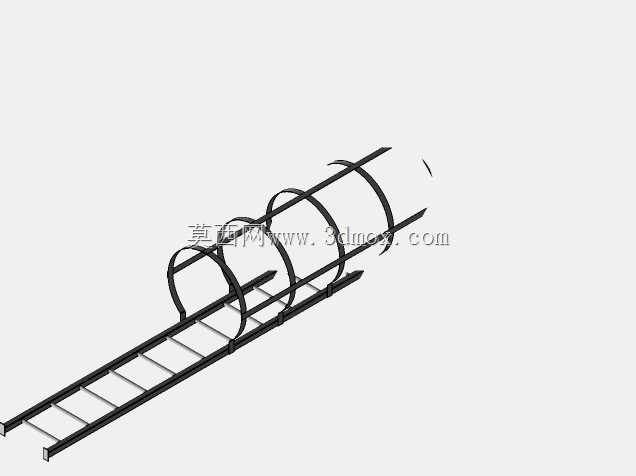

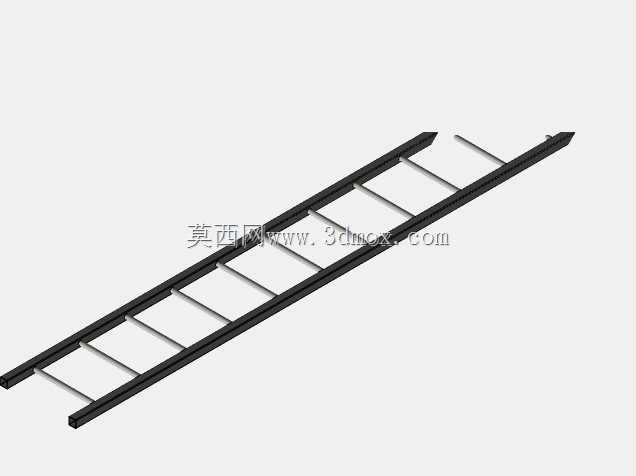

　　侧面护笼爬梯是本设备的重要安全结构。爬梯沿罐壁竖直布置，外侧设置连续护笼，护笼圈条与纵向拉杆形成防护圈，可降低人员登高过程中后仰坠落的风险；爬梯下部设置小段直梯过渡，使人员从地面进入护笼时动作更自然，上部则与罐顶平台直接衔接，减少登罐最后一步的横向跨步距离。建模时爬梯踏步间距、护笼直径、平台栏杆高度以及护笼与罐壁的净距均按人员通行和检修姿态协调，避免出现“能看见平台但难以跨入”的不合理结构。

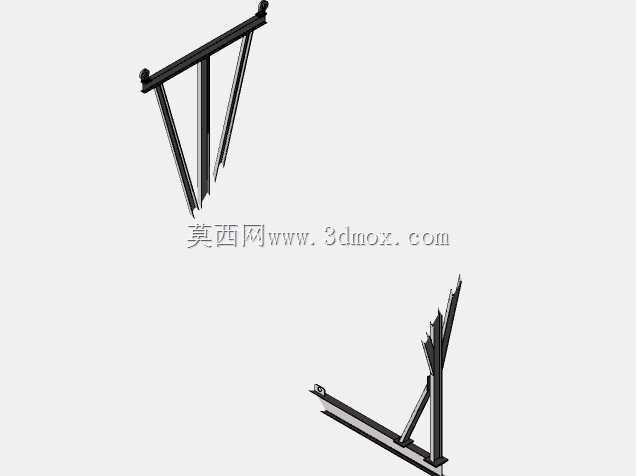

　　罐体下部采用支腿加环向连接梁的支承形式。支腿沿圆周均布，顶部与罐底支承圈贴合，底部设置方形底板，底板可通过地脚螺栓与基础固定；相邻支腿之间设置联系梁，使单个支腿不再独立受力，而是形成整体框架，增强设备在充液、风载和轻微振动条件下的稳定性。对于储液类设备，充液后重心虽然偏低，但罐体外形较高，罐顶平台和爬梯又会增加侧向受风面积，因此支腿底部的锚固条件和联系梁刚度不能忽略。

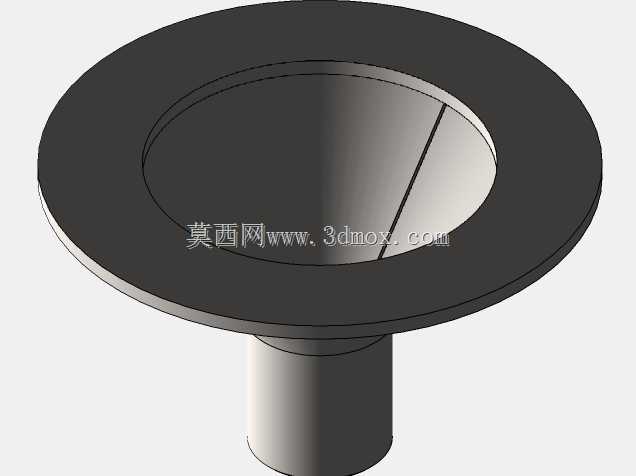

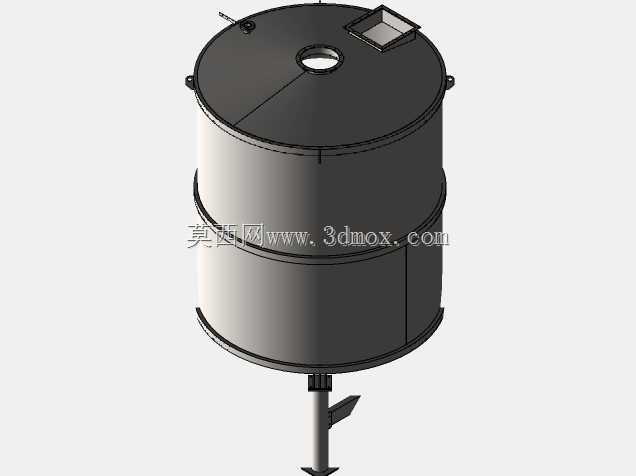

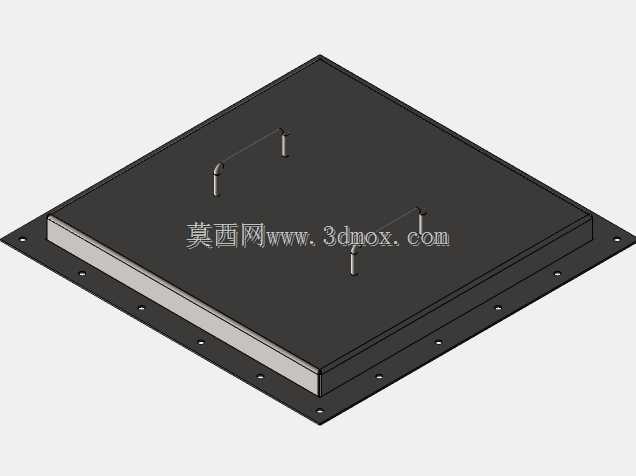

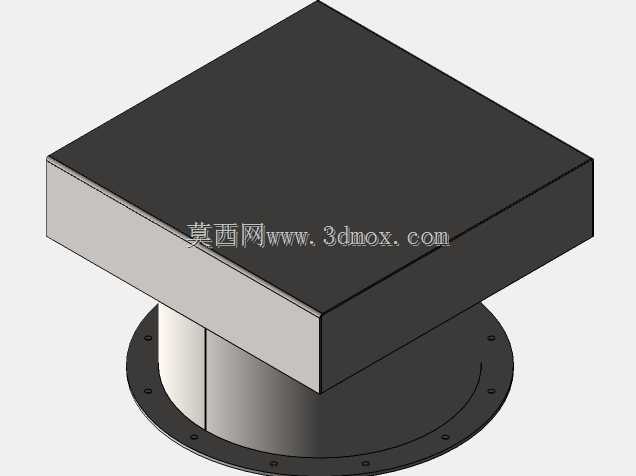

　　筒仓本体按常压储存思路构建，罐壁可采用多圈板分段焊接或卷板成型，罐顶采用平缓锥顶或平锥结合结构，有利于排液、清扫和顶部附件布置。罐顶中央较大的盖板区域可作为检修人孔或工艺接口基座，周边小口径接口用于进料、溢流、排气或仪表安装；侧面预留接管位置时，应兼顾管道走向和阀门操作空间，底部则宜设置排污或放空接口，以便沉积物清理和检修排空。

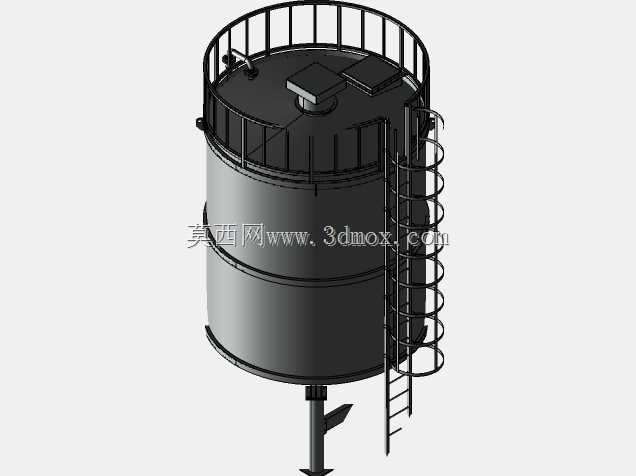

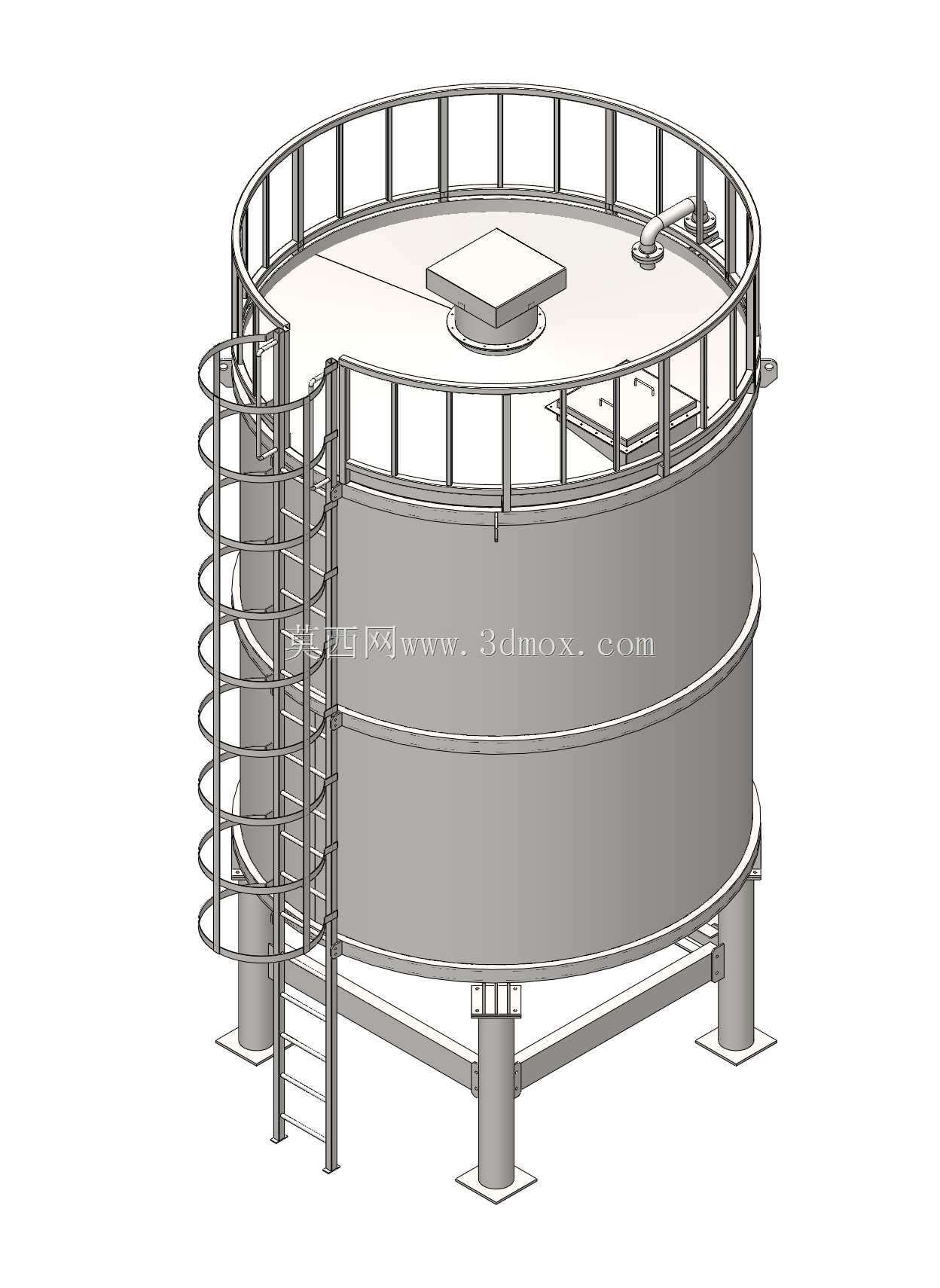

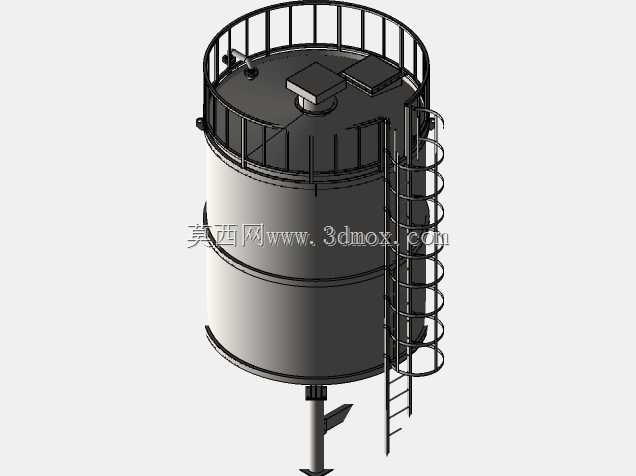

　　在三维结构表达上，罐体、支腿、平台、栏杆、爬梯、护笼、底板和联系梁均按独立构件关系搭建，能够清楚反映装配层级。圆柱罐壁与环形平台之间的连接位置、爬梯护笼与罐壁的固定支架、支腿与罐底的支承关系都做了实体化呈现，便于设计人员检查干涉、估算材料规格，并进一步转化为焊接件、采购件和现场安装件。对于需要做布置方案的工程人员，该模型可直接放入厂区总图中核对罐顶操作高度、爬梯开启方向、支腿占地轮廓以及管道接入侧的安全距离。

　　实际选型时，28000升储量对应的罐体直径和高度需要结合场地容积率、消防间距、泵吸入条件以及运输限界综合确定。若整体制作后运输，筒体外径、总高和支腿宽度必须满足道路运输要求；若现场组焊，则可将罐壁、平台、爬梯和支腿框架拆分为若干运输单元。模型所体现的结构逻辑，既适合作为常压储液罐的方案设计参考，也可用于检修平台、登高设施和支承钢架的细化设计基础。
