外螺纹M20连接器防护端盖结构

　　这套端盖结构面向工业管路、液压气动接口以及电气连接器的外露螺纹防护场景，常见于机床外围管线、自动化设备走线架、重型车辆线束总成和野外检测仪器的接口部位。设备在转运、暂存或分段装配阶段，开放的连接器接口容易进入切屑、粉尘、雨水和焊渣，外螺纹牙型也可能因磕碰产生翻边，后续对接时会出现卡滞、密封失效甚至螺纹咬死的问题。该端盖通过内螺纹与连接器外螺纹直接旋合，把接口端面和螺纹段整体包覆，既保留螺纹连接的可拆性，又能在非插接状态下形成稳定的物理防护。

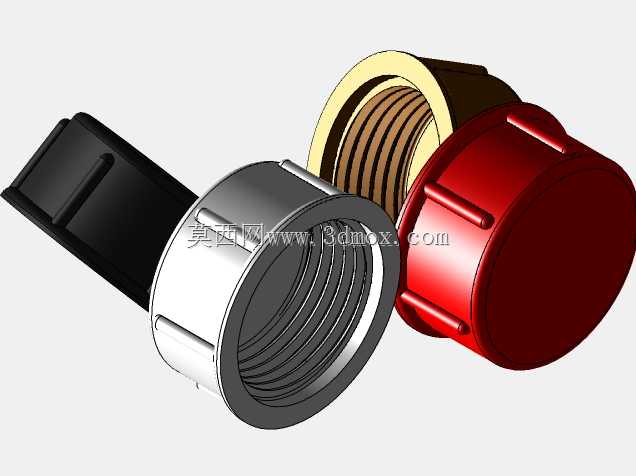

　　从结构思路上看，盖体采用带底的短圆筒形式，内腔螺纹段长度覆盖M20×1.5外螺纹的有效旋合区，底部留出实体壁厚以承受轴向抵紧力。开口端外缘设置滚花或多面防滑结构，现场操作人员戴普通劳保手套即可徒手旋拧，不需要额外扳手；在空间狭窄、手指无法发力的位置，防滑棱也能配合简易钩形工具借力。盖体外侧的台阶轮廓不是单纯装饰：靠近开口的大直径段用于增大握持面积，靠近封闭端的小直径段则控制整体包络尺寸，避免端盖装上后与邻近管线、支架发生干涉。端盖底部与连接器端面之间预留了密封抵靠区域，实际使用时可根据防护等级要求加入平垫片或O形圈，螺纹副本身也能通过螺距旋合形成多道迷宫式阻隔，降低高压水冲和粉尘侵入的概率。

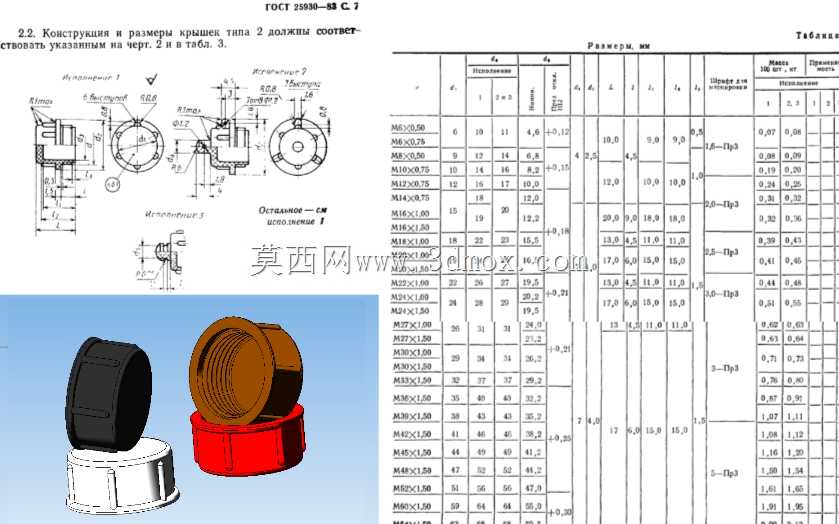

　　建模时先依据GOST 25930-83对应的螺纹连接尺寸确定内腔公称直径、牙型高度和旋合长度，再反向推导外壁厚度。M20×1.5属于细牙螺纹，螺距小、自锁性较好，适合端盖这类需要频繁拆装且承受振动的防护件；内螺纹小径、大径和收尾段都要按标准牙型绘制，不能简化成光孔后仅用贴图表示，否则3D打印或机加工试制时会丢失配合依据。盖底厚度按常见注塑或车制件的受力习惯取均匀壁厚，转角处设置小圆角过渡，避免塑料件在低温环境下因应力集中开裂，也便于金属件车削时减少刀具尖角磨损。开口端边缘做轻微倒角，既引导端盖对准外螺纹首牙，又去除毛刺，防止装配时割伤线缆护套或操作人员手部。

　　安装边界方面，端盖旋合后轴向伸出长度由盖底厚度、内腔退刀槽和连接器端面间隙共同决定，布置密集接头的分线盒时，要把这段伸出量计入管线弯曲半径和检修空间。径向边界以外径最大的防滑段为准，相邻两个端盖之间应留出手指握持间隙；若端盖成排安装在阀岛或接线面板上，中心距不能只按连接器本体尺寸排布，必须复核防滑段外缘。端盖拧紧后端面应与连接器轴线垂直，偏斜旋入会造成细牙螺纹单侧受力，反复使用后容易磨坏牙顶。对于带密封圈的配置，密封面粗糙度和端盖轴向限位台阶需要一并控制，旋紧力矩不宜过大，依靠螺纹台阶抵紧即可，过度扭矩会使塑料盖体涨裂或使金属外螺纹变形。

　　在设备维护流程中，这类端盖还承担接口识别和临时封堵的作用。不同规格的连接器可通过端盖外径、颜色或顶部标识区分，避免总装时错接油路、气路和信号线路。拆下端盖后，其内腔螺纹应能保持清洁并可重复旋合，因此结构上避免了容易积存砂粒的深窄沟槽；外表面的防滑棱采用大节距、浅深度设计，擦拭和吹扫都比较方便。三维建模过程中，端盖与连接器本体应按实际装配关系做同轴配合，检查螺纹旋入全程是否存在干涉，同时复核盖体封闭端与连接器插针、电缆焊点之间的安全距离，确保端盖拧紧后不会顶压内部带电体或密封芯体。整体结构不追求复杂机构，而是围绕螺纹防护、徒手操作、重复使用和密集安装这几个工程现场的真实约束展开，使一个小件在管路系统和连接器总成中起到降低接口损伤、减少后期返修的作用。
