行星减速伺服电机一体化传动单元

项目分类:电动机 发布时间:2024-01-09 ID:719785
  • 行星减速伺服电机一体化传动单元
  • 行星减速伺服电机一体化传动单元

  这套行星齿轮与伺服电机组合的传动单元,在自动化产线里属于执行端的核心部件,常见于数控进给轴、小型变位机、精密输送工位、包装设备的间歇驱动以及需要低转速大扭矩输出的装配专机。现场选型时,工程师不会单独把电机和减速器拆成两个孤立件看待,而是要把输出扭矩、回程间隙、安装同轴度、负载惯量匹配放在同一张校核表里计算,图中这款传动比i=5的结构,正是把行星减速级直接贴合在伺服电机前端,省去了额外联轴器带来的累积误差与轴向占用空间。

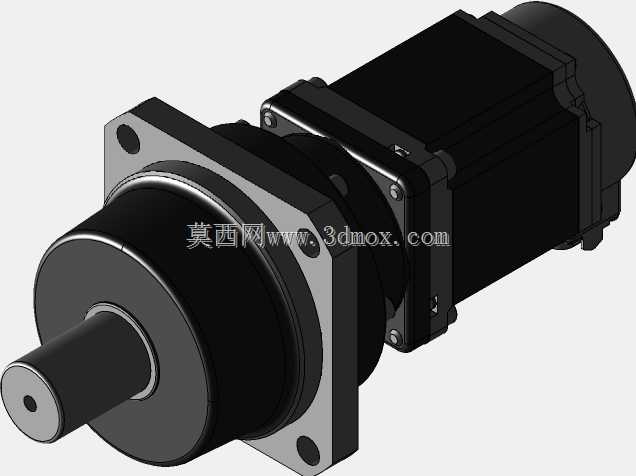

  从结构布局来看,前端方形法兰是整机的安装基准,四个沉孔分布在法兰盘四角,安装时可以直接贴合设备墙板或者减速机安装座,止口与法兰面的垂直度决定了输出轴运转时的径向跳动。输出轴采用单伸轴圆柱结构,轴端预留中心孔,既方便加工时的顶尖定位,也便于现场安装带轮、齿轮或者联轴器时做轴向找正。行星减速部分包裹在法兰后方的壳体内,黑色外圈为减速级的防护壳体,内部太阳轮、行星轮、内齿圈沿电机轴线同轴布置,动力从伺服电机转子轴输入太阳轮,经多颗行星轮分流扭矩后由行星架传递到输出轴,这种分流结构让每颗齿轮承担的载荷更低,同等体积下能传递比普通定轴减速更大的扭矩。

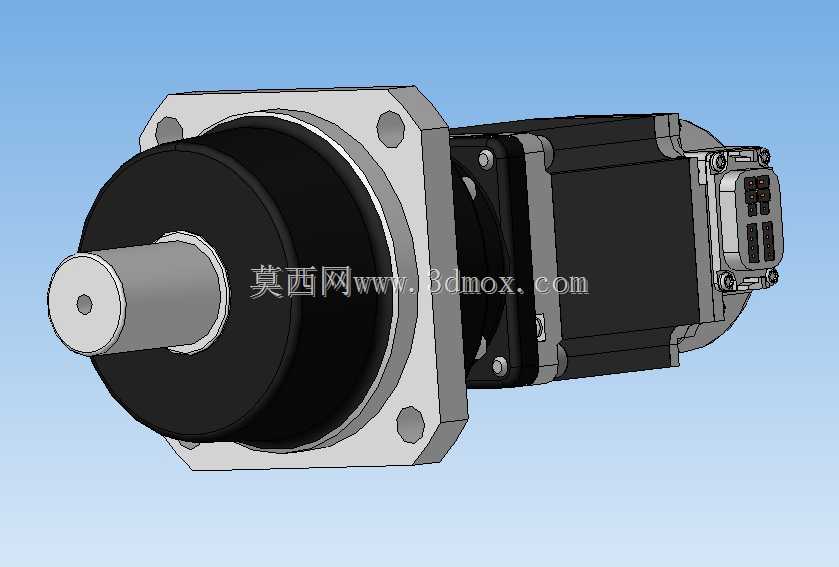

  后端伺服电机部分保留了标准伺服的方形机座,侧面布置动力与编码器接插件,接线端口朝向机座侧方,在密集排布的设备柜内不会和后方走线槽干涉。电机尾部的编码器壳体轮廓完整建模,做三维布局时可以直接用来校验接线弯头的插拔空间,避免现场装完设备才发现插头无法锁紧。整机轴向尺寸从输出轴端面到电机后端盖依次为轴伸段、法兰安装段、行星减速壳体段、电机机身段、编码器端盖段,做设备总装时要在输出轴前端预留装拆联轴器的操作空间,电机尾部也要留出至少一个插头长度的走线余量,径向方向上方形法兰的对角尺寸是最大边界,机座部分的截面尺寸小于法兰,安装时法兰沉入墙板开孔后,电机机身可以穿过开孔落到设备内侧,减少整机外伸长度。

  设计思路上,这种一体化单元优先解决的是普通电机外加独立减速器的同轴度误差问题:分体安装时哪怕止口配合偏差只有几丝,高速轴连续运转也会带来异常振动和油封偏磨,而集成式结构在零件加工阶段就把电机轴与减速级太阳轮的配合、行星架与输出轴的同轴度在同一装夹工序里保证,装配后整机的回程间隙可以控制在很小的范围,适配需要频繁正反转、定位精度要求高的工况。实际应用里,传动比5属于小减速比区间,输出转速不会降得过低,同时扭矩放大五倍左右,刚好匹配伺服电机额定转速下需要提升带载能力、又不想牺牲太多响应速度的场景,比如轻型输送带的驱动辊、数控转盘的分度轴、小型机械手的行走轴都常用这类速比。

  建模时各部分的装配关系还原度较高,法兰的沉孔深度、输出轴的轴肩定位、电机机座的散热筋轮廓、接插件的针脚基座都有对应结构,导入总装后可以直接做干涉检查:比如法兰贴板安装时,要确认墙板外侧的执行件不会和黑色减速壳体外圈发生刮蹭,输出轴上的零件轴向锁紧时不能顶到法兰端面;电机侧方的插头插拔行程范围内,不能布置其他阀块或者线槽。维护层面,这种集成单元不需要现场单独调整减速齿轮的啮合间隙,日常只需要检查输出轴油封有没有渗油、法兰固定螺栓的预紧力是否均匀,更换整机时松开四角安装螺丝、脱开输出轴连接件和侧方插头即可整体吊出,不用拆分内部齿轮组,大幅减少了设备停机维护的时间。针对有冲击负载的工位,选型时还要在模型基础上核对输出轴的径向允许载荷,悬臂带轮的作用力要尽量靠近法兰端面,避免轴伸过长带来的弯曲应力超标。
