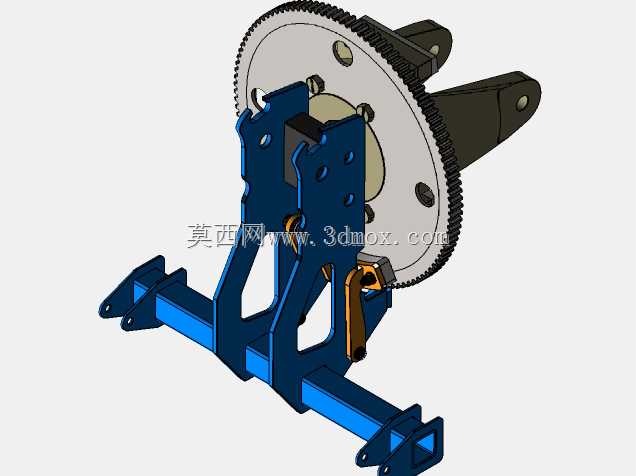

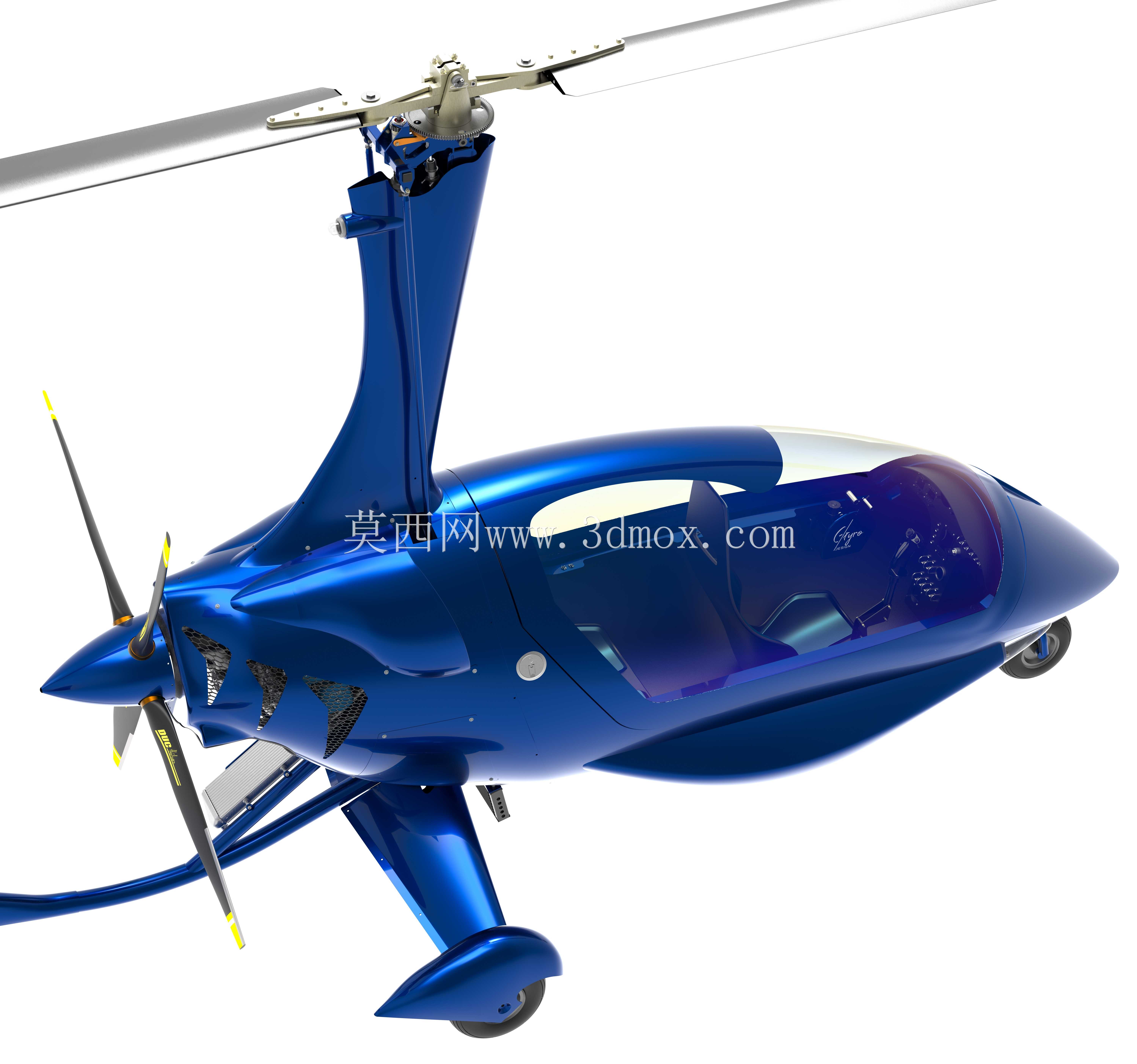

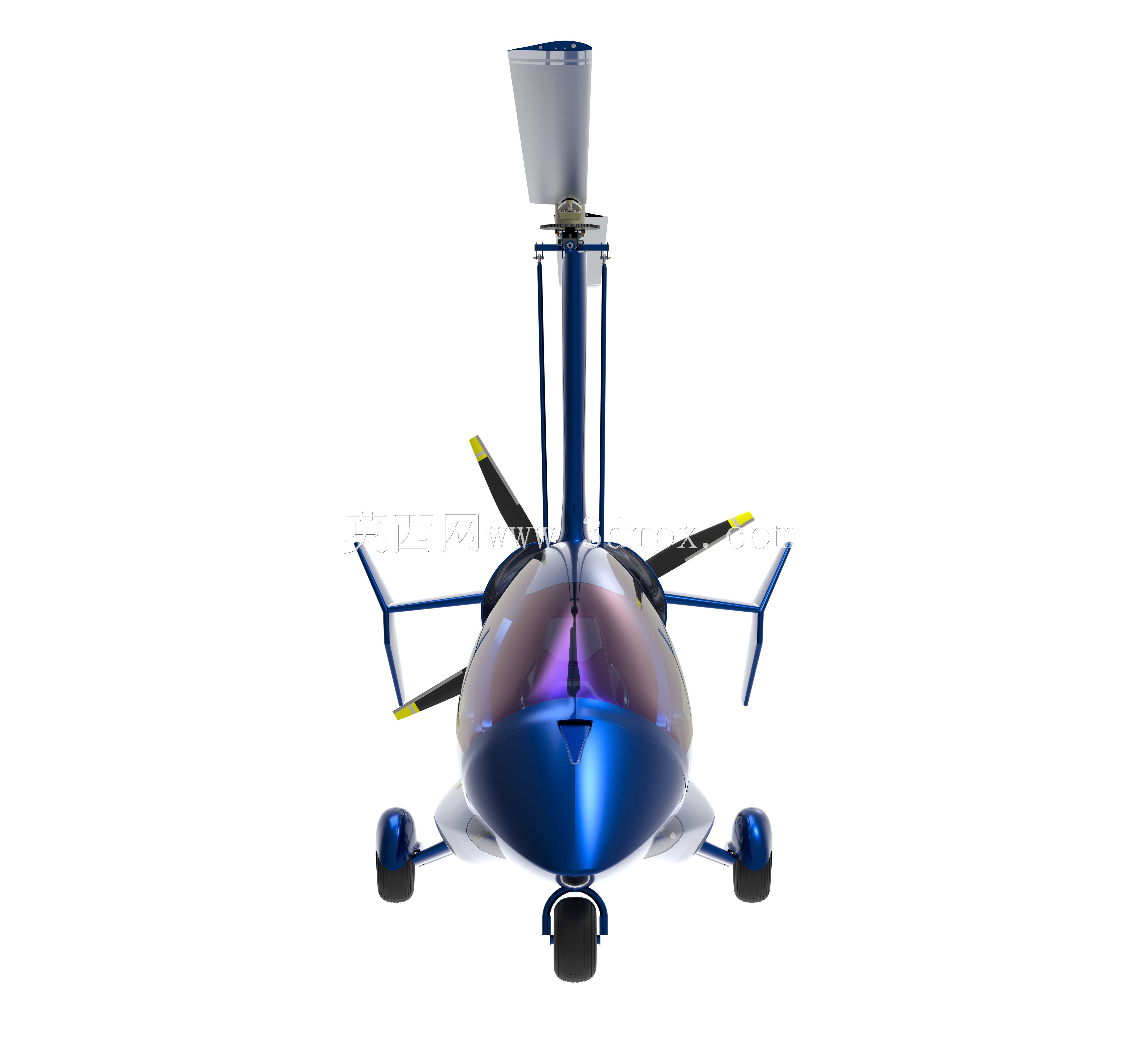

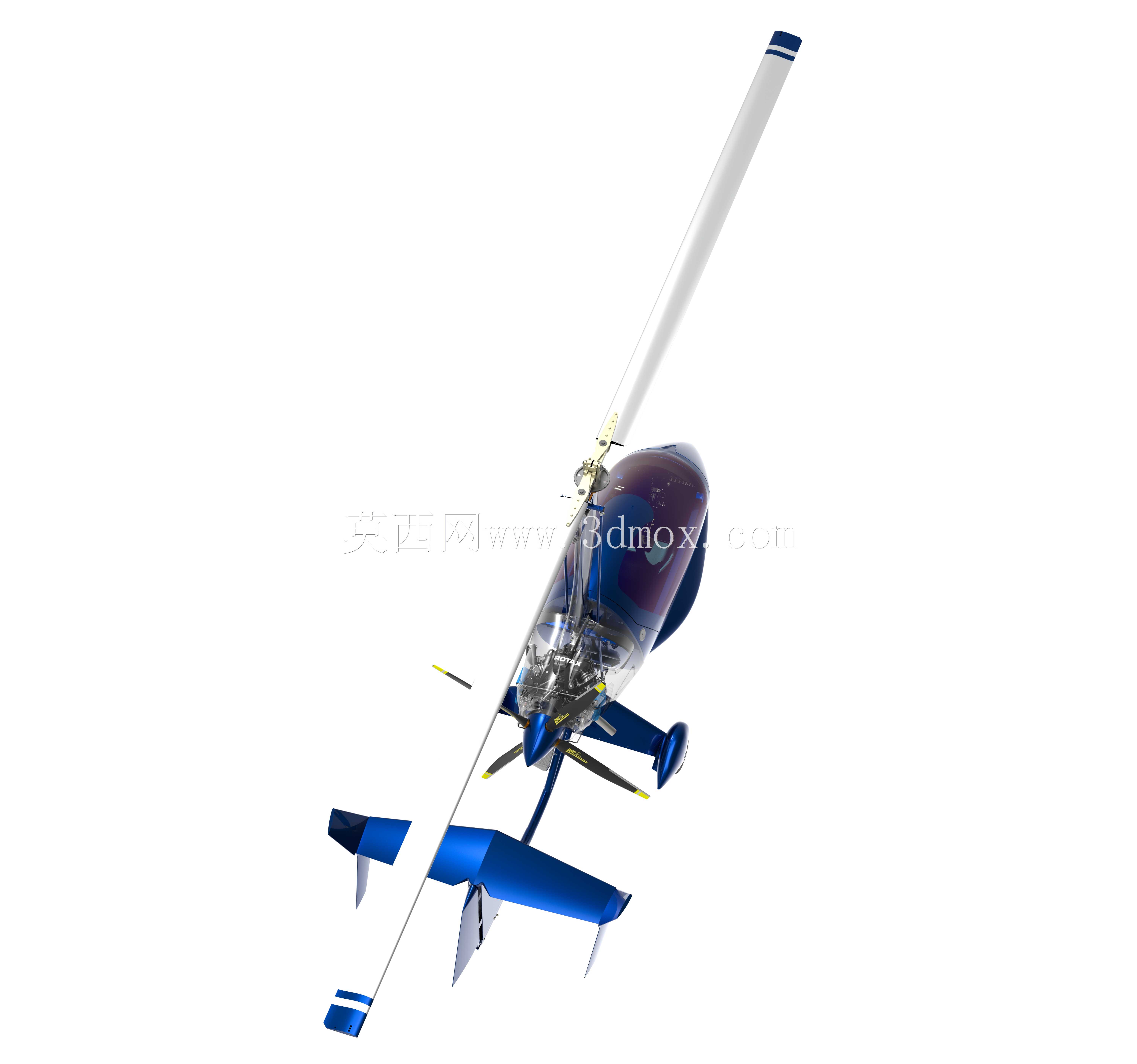

该转子陀螺仪结构围绕高速转子的稳定承载、预发射动作衔接以及铰接姿态调整展开,整套组件可直接对应惯性稳定平台、旋翼类飞行器头部传动机构或试验台转子支撑系统的设计场景。从结构组成来看,大直径外缘带齿的转子盘承担惯性储能作用,盘体沿圆周布置多组安装孔,既用于转子自身的动平衡配重调整,也为齿圈、夹持件和铰接臂提供固定接口;齿盘外缘的细密轮齿可与外部驱动小齿轮啮合,在预发射阶段完成转子增速,使转子在脱离外部动力前获得足够角动量。蓝色焊接式支撑机架是整套机构的承力基础,机架采用双侧立板加底部横向梁的框架形式,立板上开设多组减重孔与装配孔,在保证抗弯、抗扭刚度的前提下降低整体自重,底部横向梁向外延伸出带孔安装耳,
可通过螺栓固定在试验台基座或飞行器头部承力段,安装耳的孔位间距与梁体截面尺寸预留了足够的装配操作空间,周边边界不会与相邻的管路、线束支架发生干涉。机架上部的两处深色铰接臂通过回转销轴与立板形成转动副,臂体末端设置同轴安装孔,用于连接外部姿态执行件或锁紧机构,铰接点的位置经过布局校核,当臂体绕销轴摆动至极限角度时,臂体内侧面与转子盘端面保留安全间隙,不会在转子高速旋转过程中产生擦碰。预发射联动组件布置在机架立板内侧,包含橙色拨杆、限位块和弹性复位件,拨杆一端与铰接臂的运动轨迹联动,另一端卡在转子盘侧部的定位槽内;外部驱动齿轮带动转子盘升速时,拨杆保持锁止位置约束转子轴向窜动,当转速达到设定阈值后,执行机构推动拨杆转动,
解除对转子盘的约束,同时铰接臂在联动作用下张开至工作姿态,整套动作顺序通过机械限位保证,无需复杂控制逻辑即可完成预发射流程的动作切换。转子盘中心设置阶梯轴孔,孔内可装配高精度轴承,轴承内圈与固定心轴配合,心轴两端支撑在双侧立板的轴承座孔内,这种双支点简支支撑形式能够有效抵消转子高速旋转产生的径向跳动,心轴与立板的配合面采用过渡配合并加装端盖压紧,避免运转过程中出现心轴松转。从安装边界来看,转子盘的最大外圆直径决定了机构上部的径向包络尺寸,支撑机架底部横向梁的长度决定了底部安装跨距,铰接臂处于收拢状态时整体外轮廓宽度小于张开状态,在进行整机装配时可先将铰接臂收拢以缩小安装通过尺寸,待机架固定到位后再调整臂体至工作位置。
结构中所有受力销轴均采用剪切面承载设计,销轴端部开孔装入开口销防止轴向脱出,焊接机架的各连接焊缝沿受力方向布置,立板与横梁交接处增设三角加强筋,抵消转子启停阶段的冲击载荷。在实际工况中,转子高速旋转产生的陀螺效应可为载体提供姿态稳定力矩,预发射机构负责在系统进入工作状态前完成转子储能与机构解锁,铰接支撑结构则保证转子轴线在姿态调整过程中始终保持确定的回转基准,各部件之间的运动关系在三维布局中经过干涉检查,转动件与固定件之间的间隙、装配工具的操作空间以及维护拆卸路径都已在结构中预留,可直接用于同类惯性稳定机构的方案参考、教学演示或试验样机的结构开发。
