两轮车螺旋弹簧液压阻尼减震总成

项目分类:通用机械零部件 发布时间:2024-01-09 ID:719809
  • 两轮车螺旋弹簧液压阻尼减震总成

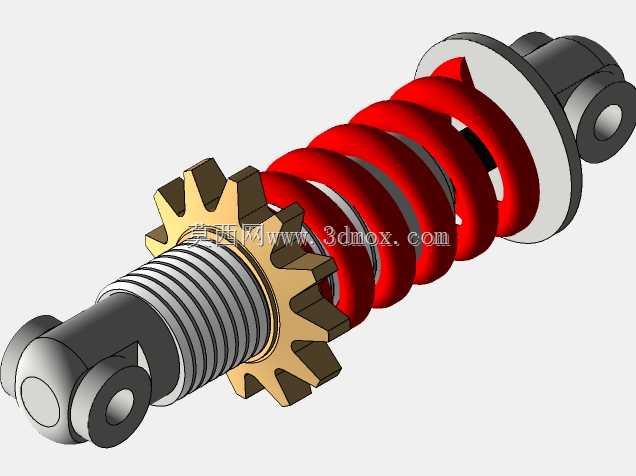

  这套结构针对两轮车行驶系统中的垂向冲击缓冲需求展开,主体由圆柱螺旋压缩弹簧、筒式阻尼芯轴、两端铰接安装座、调节齿盘及限位挡板组成。日常使用中,车辆经过坑洼、减速带或非铺装路面时,车轮端的瞬时跳动会先传递至下端铰接点,弹簧通过压缩变形吸收路面冲击能量,避免刚性冲击直接传到车架与驾乘部位;阻尼筒则在弹簧往复伸缩过程中提供可控阻力,把压缩和回弹阶段的机械能逐步耗散,抑制弹簧反复弹跳,使轮胎在起伏路面上仍能保持贴地状态。

  从布置方式看,该减震总成采用两端耳环式铰接结构,安装孔轴线平行,适合两轮车车架与摇臂之间的斜向支撑布局。上端耳环连接车架侧支座,下端耳环连接后轮摇臂或悬架活动端,工作时减震器随摇臂摆动而改变角度,因此铰接部位需要保留转动自由度,不能按刚性固定约束处理。三维建模时,两端耳环、衬套、销轴孔和端面台阶均按独立零件表达,便于后续检查装配间隙、销轴穿装路径以及焊接或紧固件周边空间。

  弹簧部分是外观和功能上最醒目的部件,采用大节距圆柱螺旋压缩弹簧,绕置于阻尼筒外侧。弹簧两端分别抵靠上座和调节齿盘,工作行程中主要承受轴向压力。模型中弹簧圈与内筒之间保留径向间隙,避免压缩过程中发生摩擦干涉;弹簧外侧不设置封闭罩壳,有利于散热和泥水排出,也便于观察弹簧表面状态。需要注意的是,弹簧在满载压缩时不能并圈死顶,最小工作长度下仍应保留适量圈间间隙,否则会造成刚度突增并冲击限位结构。

  阻尼芯轴采用筒杆组合形式,外露杆段带有多道环形轮廓,用于表现防尘、导向或螺纹调节区域。中部金色齿盘属于弹簧预紧调节结构,外缘均布齿形槽,可与专用调节扳手配合旋转,改变弹簧座的轴向位置。预紧量增大时,弹簧初始压缩力提高,车辆承载后的静态下沉量减小,适合较重载荷或偏硬调校;预紧量减小时,初段缓冲更柔和,适合轻载和平整路面。齿盘与筒体之间的配合需要考虑周向定位和轴向承载,模型中齿形、内孔和台阶面均应保持清晰,以便后续出工程图时标注齿盘厚度、配合直径和限位关系。

  上端弹簧座采用圆盘式挡板结构,直径大于弹簧外径,既承担弹簧端部定位,也可阻挡泥水、砂石直接溅入弹簧与筒体间隙。挡板后侧与耳环座相连,形成传力路径:弹簧力通过挡板传递到耳环,再经销轴进入车架。下端结构则把阻尼筒、耳环和弹簧调节座串联起来,压缩行程中活塞杆进入筒内,回弹时伸出,整个运动方向必须与两端铰接点连线基本一致,侧向力过大容易造成活塞杆偏磨、油封早期失效。

  外形边界方面,建模评审时不能只看静止状态长度,还要同时校核最长伸长和最短压缩两种极限位置。总成在自由状态下的两端耳环孔距决定整车悬架装配尺寸;压缩到极限时,弹簧外径、挡板外缘、齿盘齿尖和耳环外侧都要与车架管、摇臂、挡泥板、链条或传动部件保持安全间隙。绕轴线旋转的齿盘在调节时会占用一定外径空间,周边不应布置紧贴的钣金件。耳环孔直径、孔宽和衬套长度要与所选销轴、锁紧螺母及车架支耳宽度匹配,装配后应能灵活摆动而无明显旷量。

  设计思路上,这类减震件并不是单纯追求软或硬,而是在承载能力、行程、弹簧刚度和阻尼衰减之间取得平衡。弹簧负责支撑车身和储存冲击能量,阻尼器负责控制振动衰减速度,调节齿盘则提供预载适应性。若用于通勤两轮车,调校会兼顾单人骑行的舒适性和双人载荷下的支撑性;若用于非铺装路面,则需要更长有效行程和更可靠的防尘结构。三维模型把弹簧螺旋轨迹、筒体阶梯、铰接耳环、齿盘轮廓和挡板关系完整表达,可用于结构干涉检查、装配演示、安装位置校核以及后续工程图细化,也能作为悬架系统选型时判断尺寸边界和连接形式的直观依据。
