全自动热收缩膜包装输送一体机

　　该套设备面向日化、食品、盒装五金、医药纸盒、汽配小件等批量外膜封装场景，核心完成套膜封切后的热收缩定型工序，前端预留对接自动套膜、封切工位的接驳空间，出料端配置黄色网带输送段，可直接衔接后端检重、贴标、装箱流水线，适配工厂连续化批量包装作业，替代人工手持热风枪收缩的低效模式，封装后膜面贴合平整无褶皱，兼具防尘、防潮、防拆封与产品捆扎集装作用。

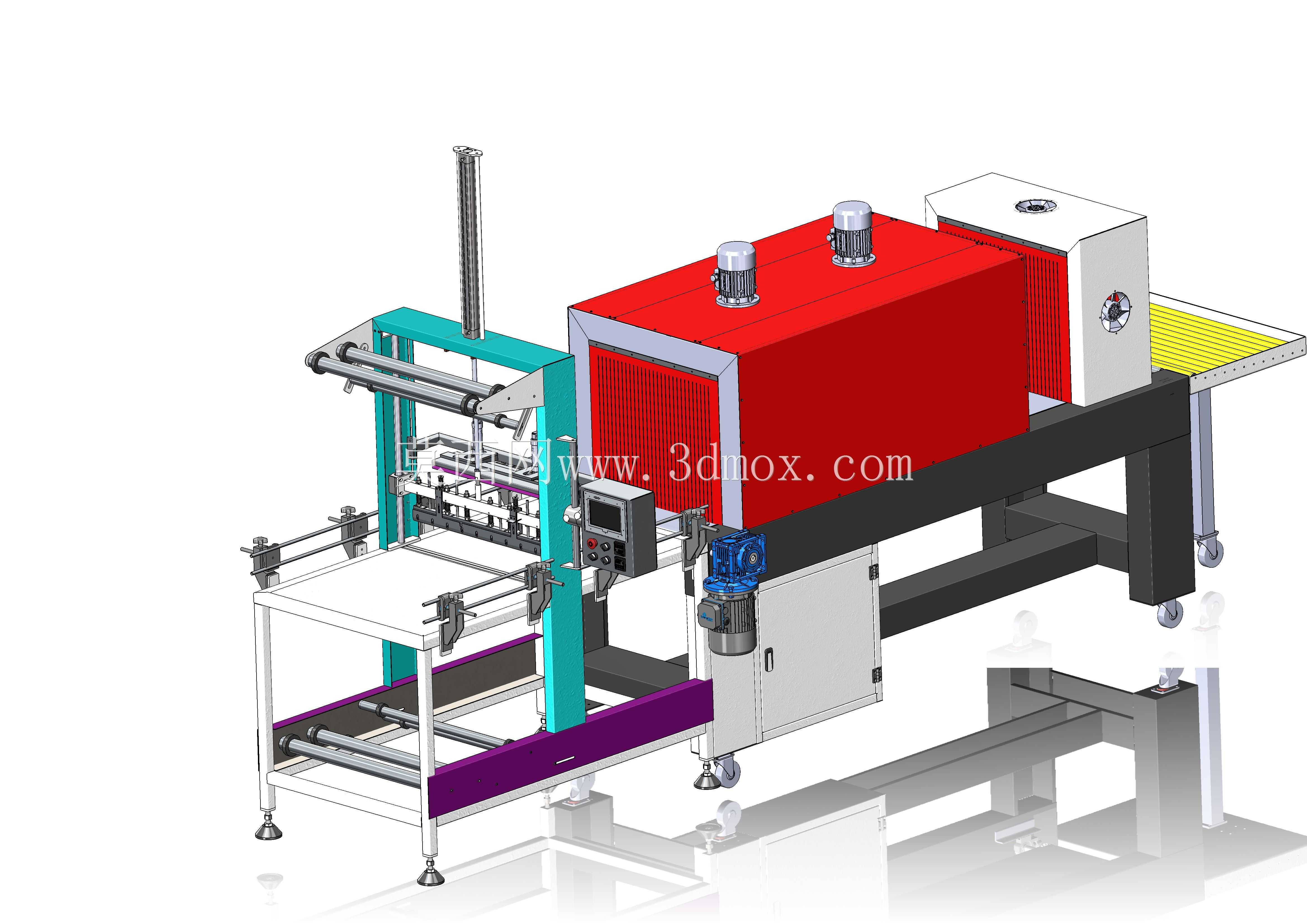

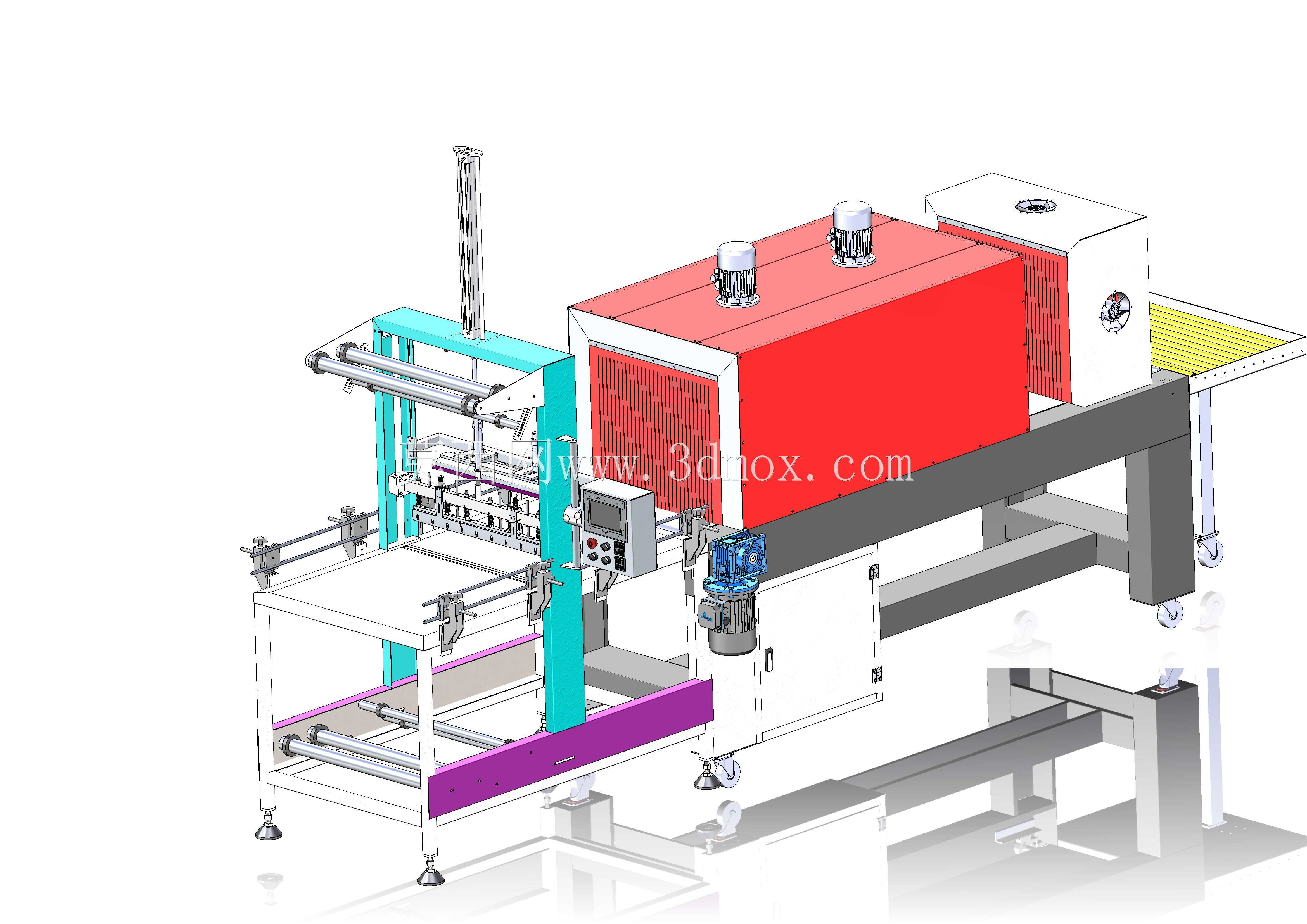

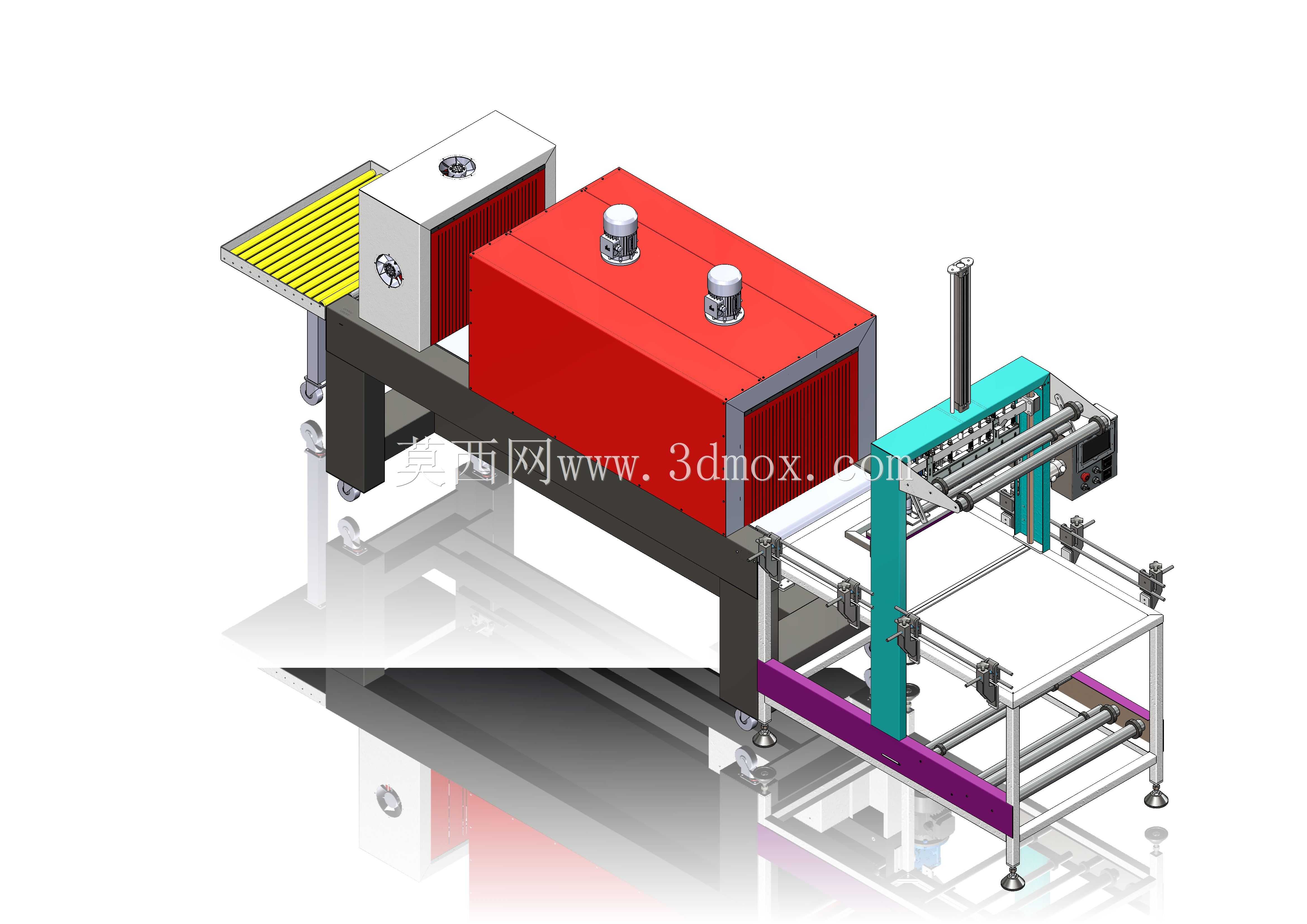

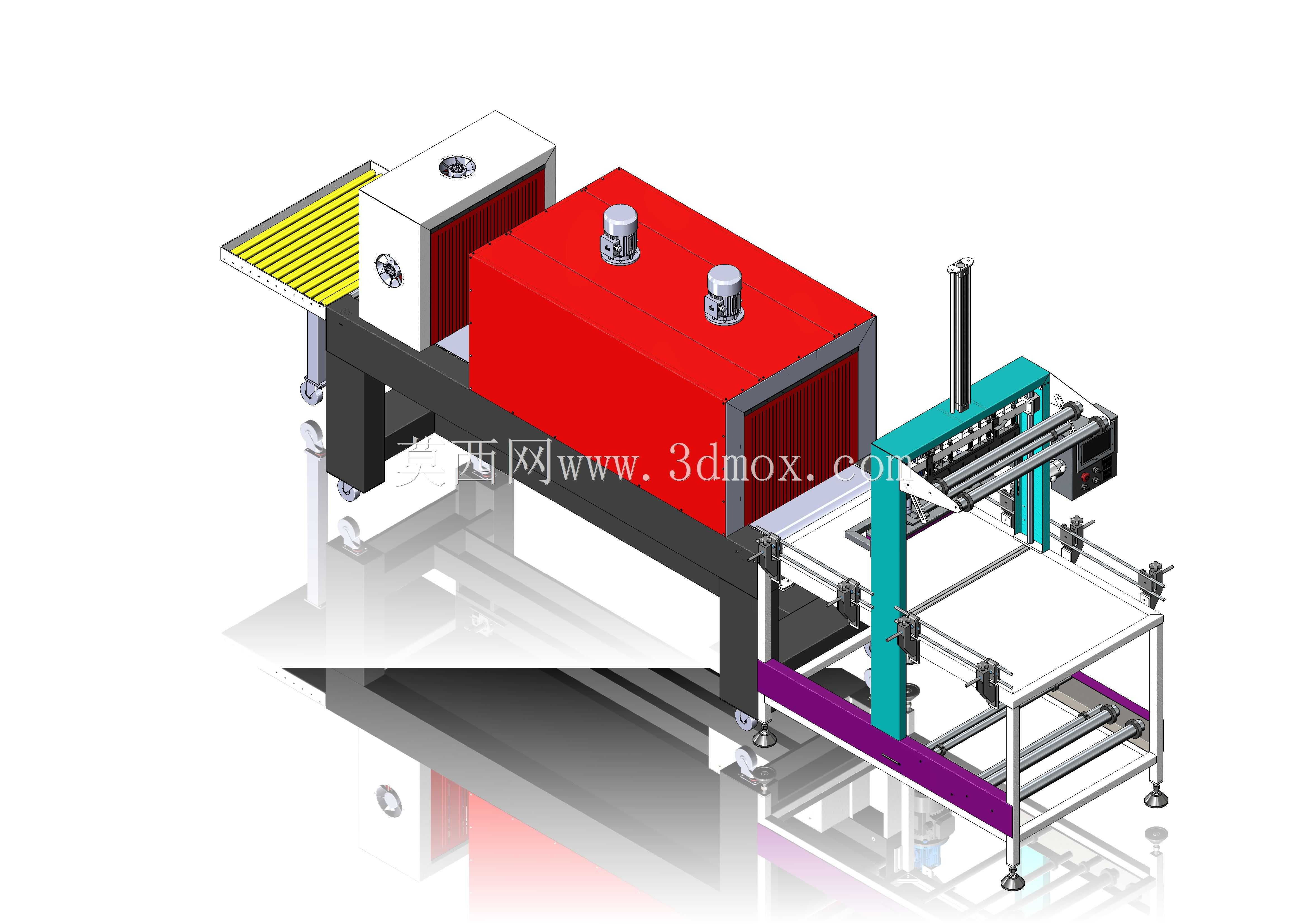

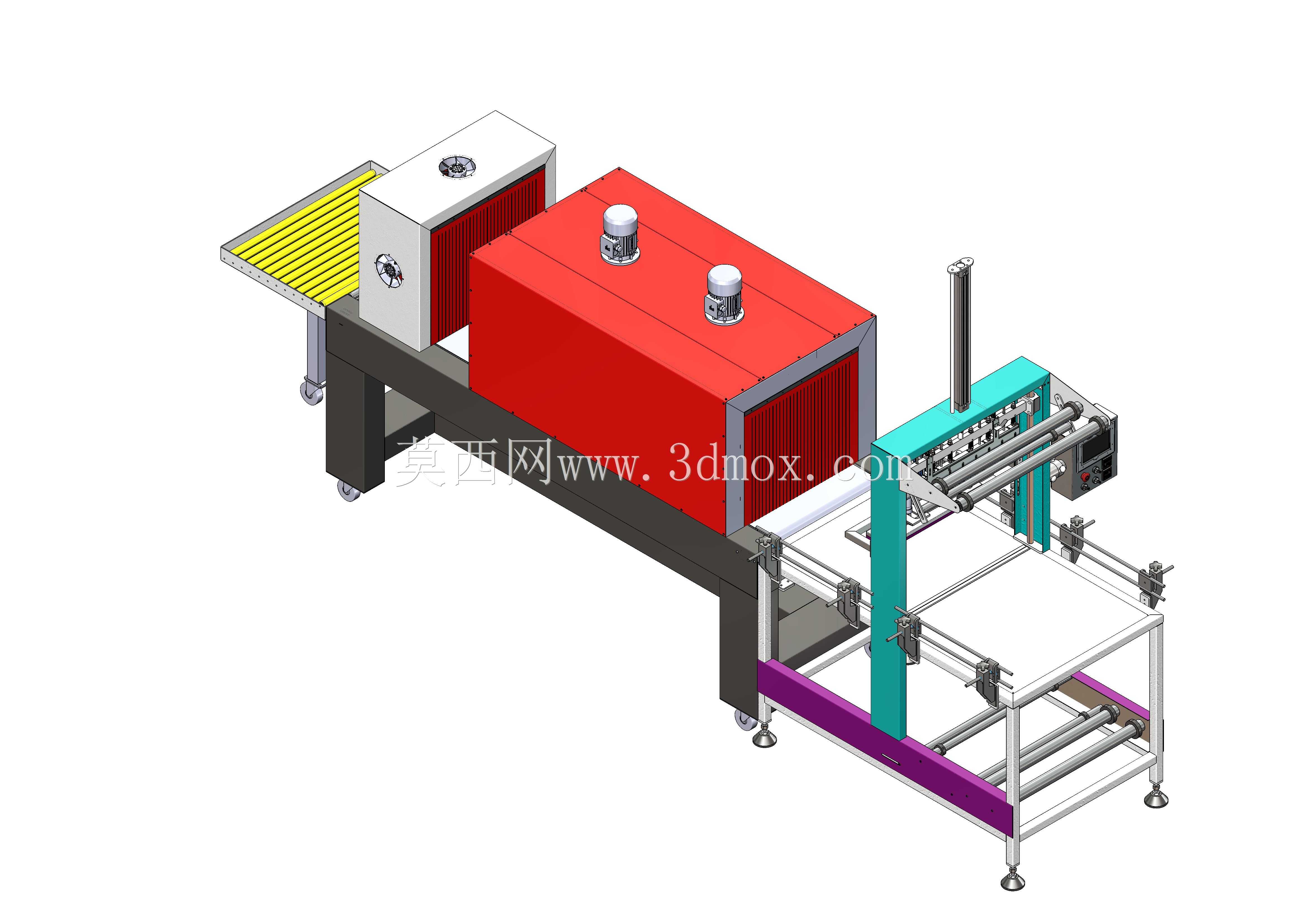

　　整机采用长条形贯通式布局，沿物料输送方向依次设置进料接驳台、封切前置工位、热风收缩炉膛、出料冷却输送段，底部采用碳钢方管焊接机架作为承载基础，机架分段拼接设计，可根据车间通道尺寸拆分进场后再组装，规避整机组装后无法通过车间门洞的问题；支腿配置可调脚杯与移动脚轮组合，就位后调平脚杯承载，转产移位时降下脚轮即可推移，无需额外吊装工具。

　　核心收缩炉膛采用加厚保温岩棉填充夹层，外壁做钣金喷塑处理，炉膛顶部布置两台热风循环风机，驱动内部热空气双向对流，避免局部温度过高导致膜面烫穿、收缩不均的问题；炉膛侧面开设检修门，内置加热管模组采用抽屉式安装结构，更换加热元件时无需拆解炉膛主体，日常维护耗时大幅缩短；炉膛入口与出口均配置耐高温柔性硅胶帘，减少炉内热量外泄，降低车间能耗同时避免操作人员触碰高温内壁。

　　输送系统分为三段独立控制：前段进料采用白色食品级PVC平皮带，适配盒装、规整袋装物料平稳送入；炉膛内部采用耐高温辊筒输送，耐受炉内长期高温工况不变形；后段出料采用黄色防滑网带，输送过程中自然冷却收缩膜，避免刚出炉的软膜被剐蹭起皱。三段输送速度通过独立调速器调节，可匹配不同厚度PVC、POF收缩膜的加热时长需求，物料过高时可调整炉膛上下风道的开合角度，保证热风均匀覆盖物料各个立面。

　　前端集成的封切工位采用立式龙门框架结构，配置可升降封切刀架，刀架高度通过手轮丝杆调节，适配不同高度的堆叠物料、单盒产品的套膜封切需求；侧边配置触控操作面板与急停按钮，面板集成温度控制、输送速度、风机开关、加热启停模块，操作人员可直接在设备侧方完成参数设定，无需绕行至设备尾部。侧边柜体集成驱动电机、电气控制元件，传动侧采用链轮链条配合减速机驱动输送辊，传动扭矩冗余充足，长时间连续运行不会出现打滑停转问题。

　　建模过程中完整还原了各部件的装配约束关系：风机与炉膛顶部的安装法兰、加热管的接线端子、输送辊的轴承座、机架的拼接螺栓、脚轮脚杯的连接位置均按实际装配逻辑搭建，结构工程师可直接参考该模型完成非标改型：比如根据客户物料最大宽度拓宽炉膛内腔尺寸、延长进出料输送段长度、增加自动套膜机械手对接接口，也可将机架材质替换为不锈钢适配食品车间洁净要求。安装边界方面，设备就位需预留侧面不少于600mm的检修空间，用于开启电气柜、更换加热管，炉膛顶部需预留散热空间不可遮挡风机出风口，进料端前方预留物料上料操作区域，出料端预留后续流水线对接的安装空位，地面承重要求满足整机满载运行的载荷，调平后需保证机架水平度偏差小于2mm，避免输送皮带跑偏。设备运行时物料需居中放置在输送面上，禁止超出炉膛有效通过宽度与高度，防止物料剐蹭炉膛内壁卡料；热风循环风机需与加热模块做联锁控制，风机未启动时加热管无法通电，避免干烧烧毁元件，符合包装设备的安全设计规范。
