瓶装产线理瓶推送输送工作站

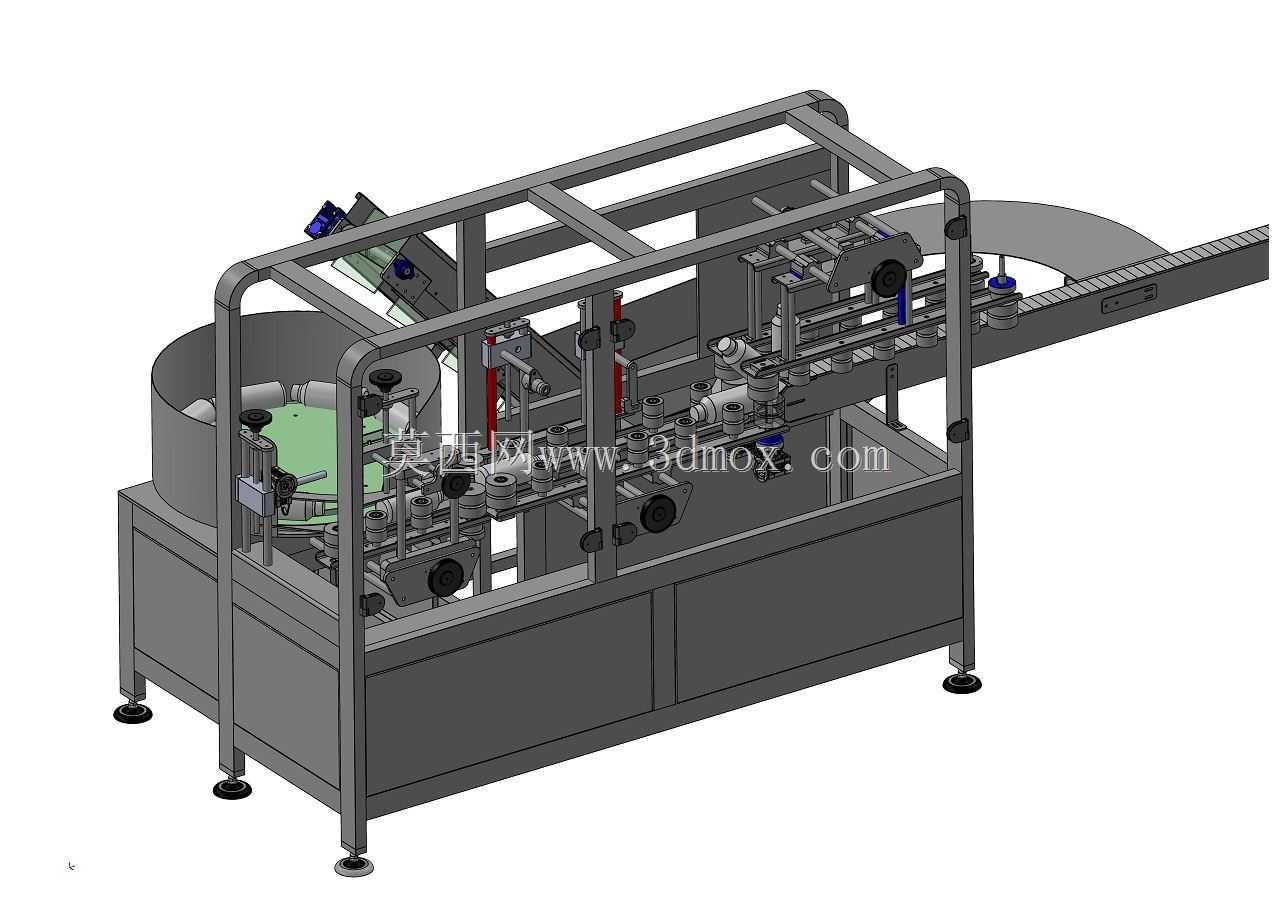

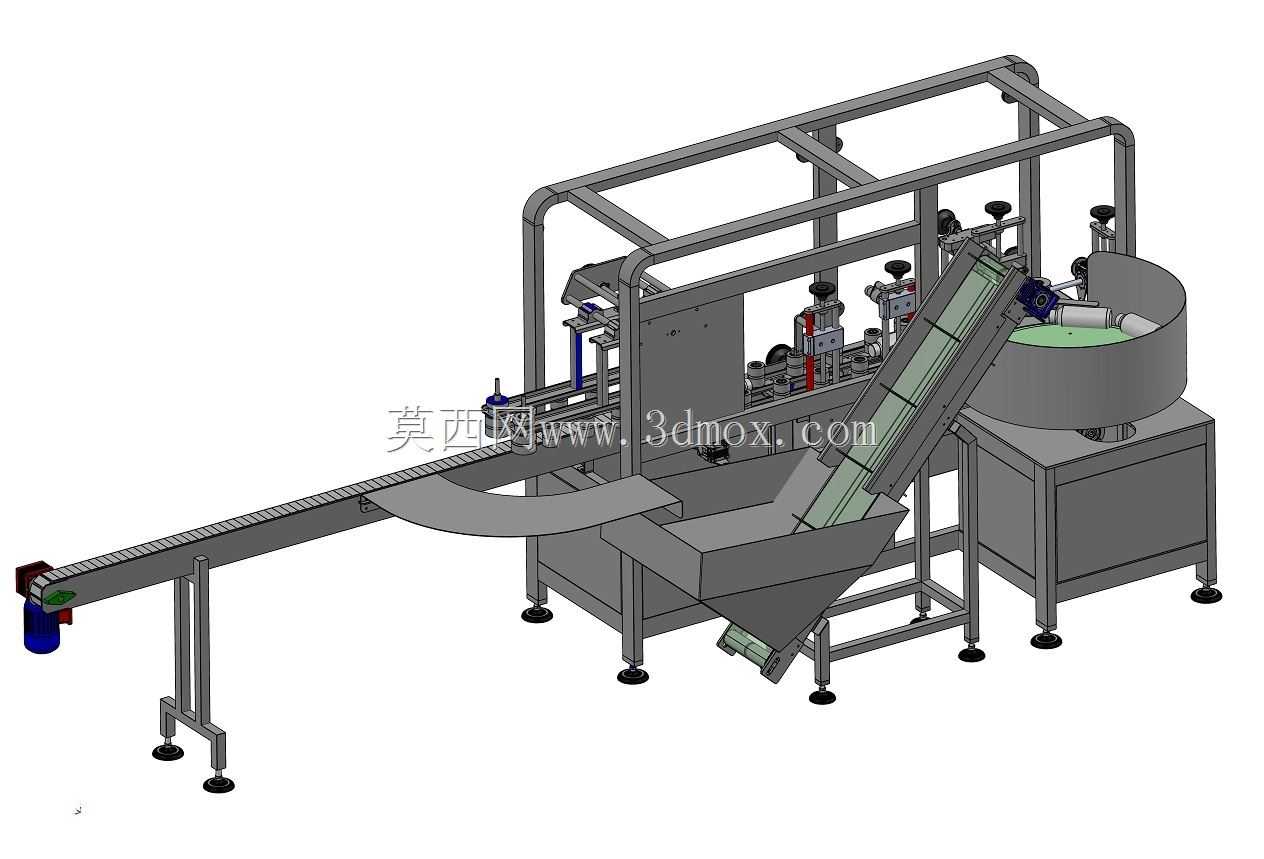

　　该工作站面向瓶装产品连续包装工序，核心解决散瓶从无序堆积状态转为单列定向输送的问题，常见于日化灌装、食品饮料、医药包装等产线前段。设备左侧设置大容量圆盘理瓶仓，仓内回转拨瓶机构配合弧形导向护栏，将杂乱投入的塑料瓶或玻璃瓶逐步分隔、扶正，使瓶体沿固定轨迹进入右侧直线输送通道；通道两侧布置可调宽度导向栏，可根据瓶径快速调整夹持间隙，避免瓶体在高速输送中倾倒、卡滞。直线段上方集成多组推送与分瓶执行单元，通过同步带、连杆及挡瓶块的配合，实现等距分瓶、定距推送，将连续到来的瓶流按后续灌装、贴标或装盒工位要求的节拍整齐送出，末端输送带直接对接下游主产线，无需额外转接机构。整机底部采用方管焊接机架，下部设置封闭柜体容纳动力元件与控制走线，

　　上部四周安装铝型材框架与透明防护门，既保留检修观察视野，又隔离运动部件；机架底部配置可调脚杯，可在车间地面完成水平校准，补偿地面平整度误差。从布局边界看，圆盘理瓶段占据设备左侧较大回转空间，直线输送段向右延伸，整体占地呈长条形，安装时需在设备前后预留操作维护通道，侧面预留防护门开启距离，顶部留出瓶体投料与机构检修空间。设计过程中，理瓶盘的转速与输送线速度需做节拍匹配，盘内拨瓶齿形依据常见瓶身轮廓做避让，导向护栏的转弯半径经过反复校核，保证瓶体在转向处不被挤压变形；推送机构的行程与挡瓶块间距按目标瓶高、瓶径范围设定，更换瓶型时可通过调整护栏宽度、更换导向块实现快速换产。传动部分集中布置在机架内侧，同步轮、张紧座、

　　传动轴的安装位置均预留拆装空间，润滑点外露便于日常保养；检测元件可沿护栏支架灵活加装，用于缺瓶、堵瓶、倒瓶状态判断，为产线联动控制提供信号。该结构将理瓶、分瓶、推送、输送功能整合在同一机架上，减少了多台单机对接的占地与调试工作量，三维建模时完整还原了盘体、护栏、输送链、推送组件、防护框架及脚杯的装配关系，可直接用于方案评审、干涉检查与非标产线布局参考。
