台式板材直线切割工装整机结构

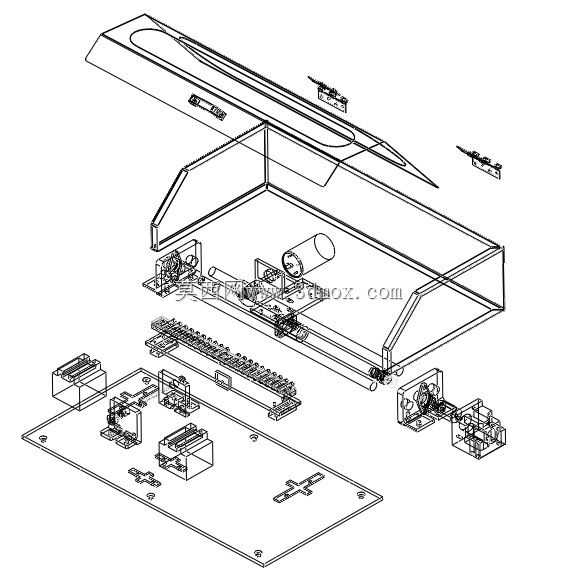

　　这套结构围绕小型台式切割作业展开，整机采用分层装配思路，底部为平整安装基板，基板上预留多组定位孔位与安装凸台，用于承载驱动单元、传动部件、切割执行端以及两侧的支撑座，所有零部件的安装基准统一落在基板平面上，装配时可先在基板上完成各组件的初定位，再逐层向上装配机架外罩与上盖，避免多组件累计偏差影响切割走刀的直线度。

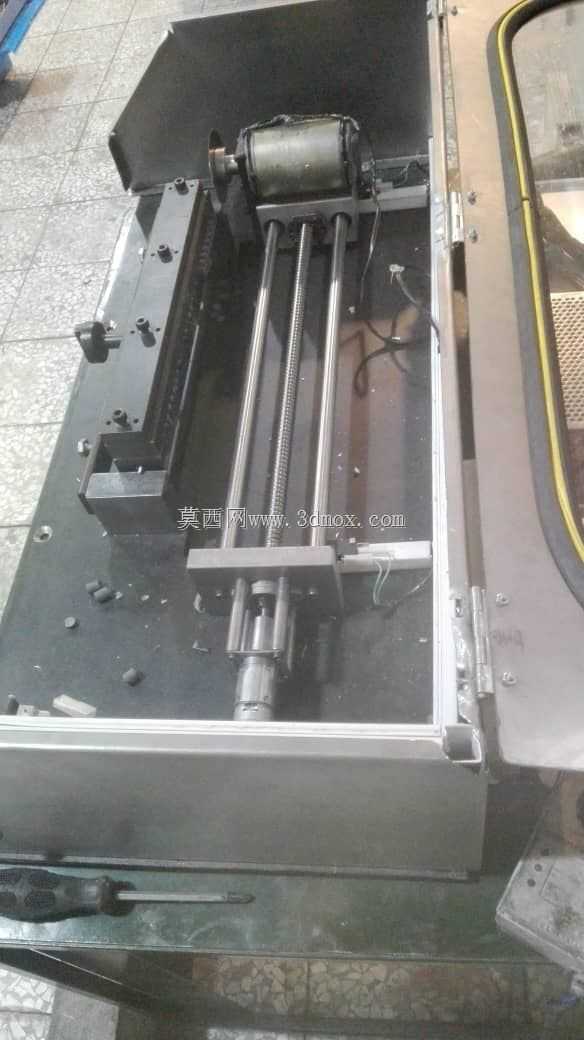

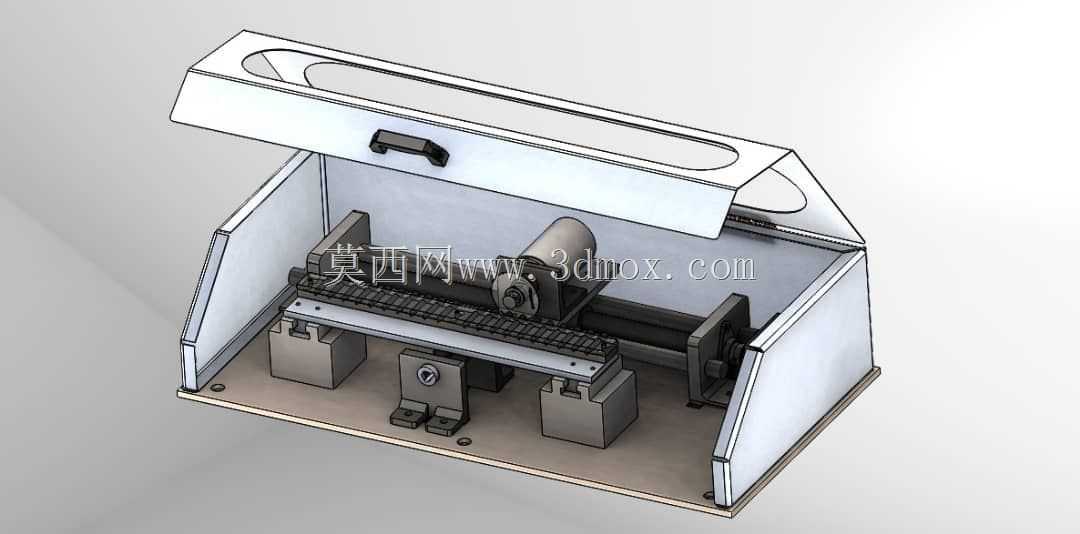

　　从实际应用场景来看，这类设备多用于中小型加工车间、样板试制工位以及非金属板材、薄型型材的定长切断工序，工件沿工作台面送入后，切割头沿预设直线轨迹完成走刀，两侧的同步带轮与张紧座分别布置在机架两端，动力端的旋转输出通过传动带传递至滑动切割组件，带动切割执行件沿导轨方向平稳移动。导轨副沿机架长度方向通长布置，滑动座与导轨之间预留合理配合间隙，既保证移动过程无卡滞，也能控制切割头的横向窜动，保障切断面的平直度。

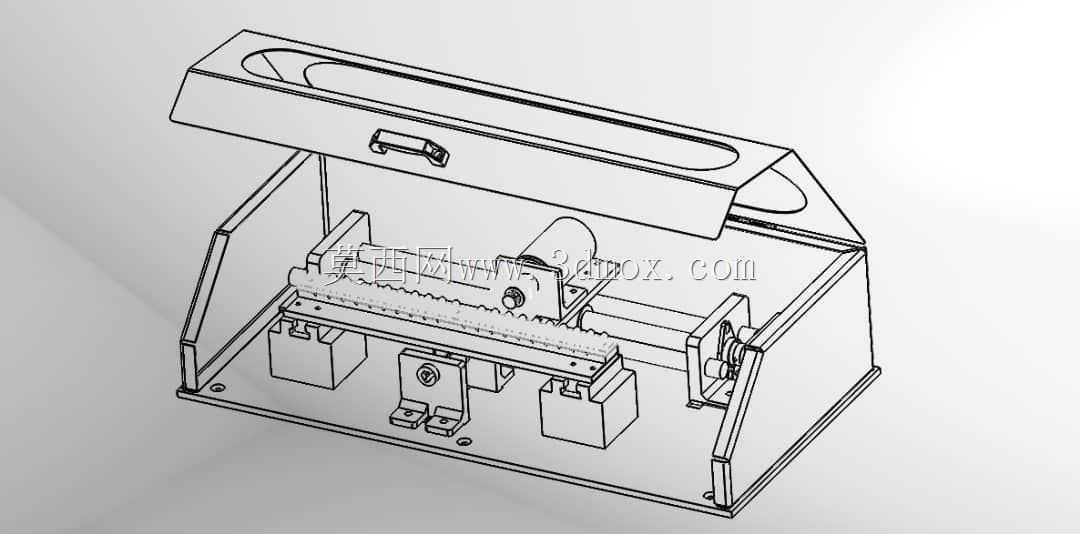

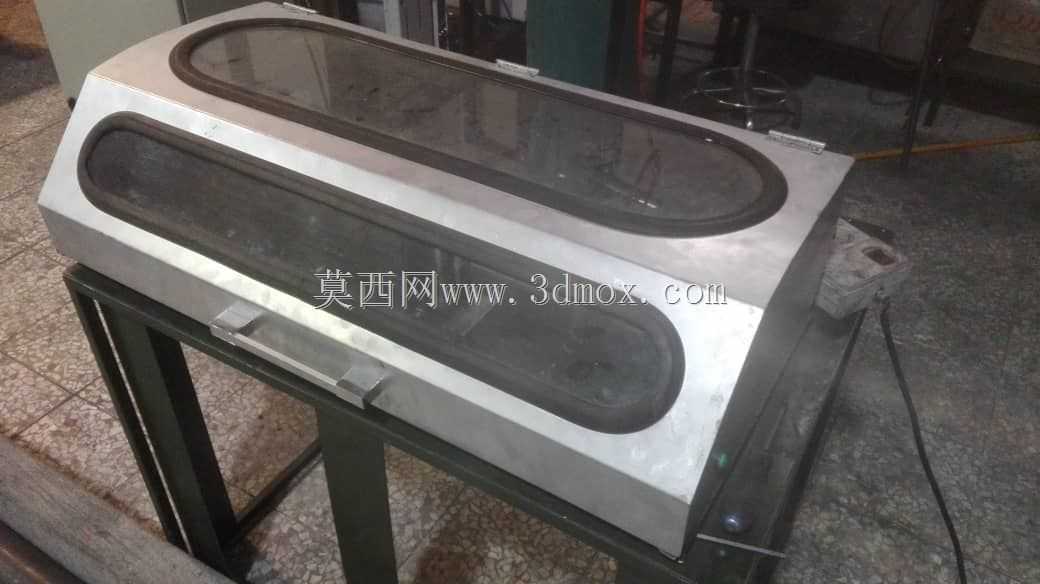

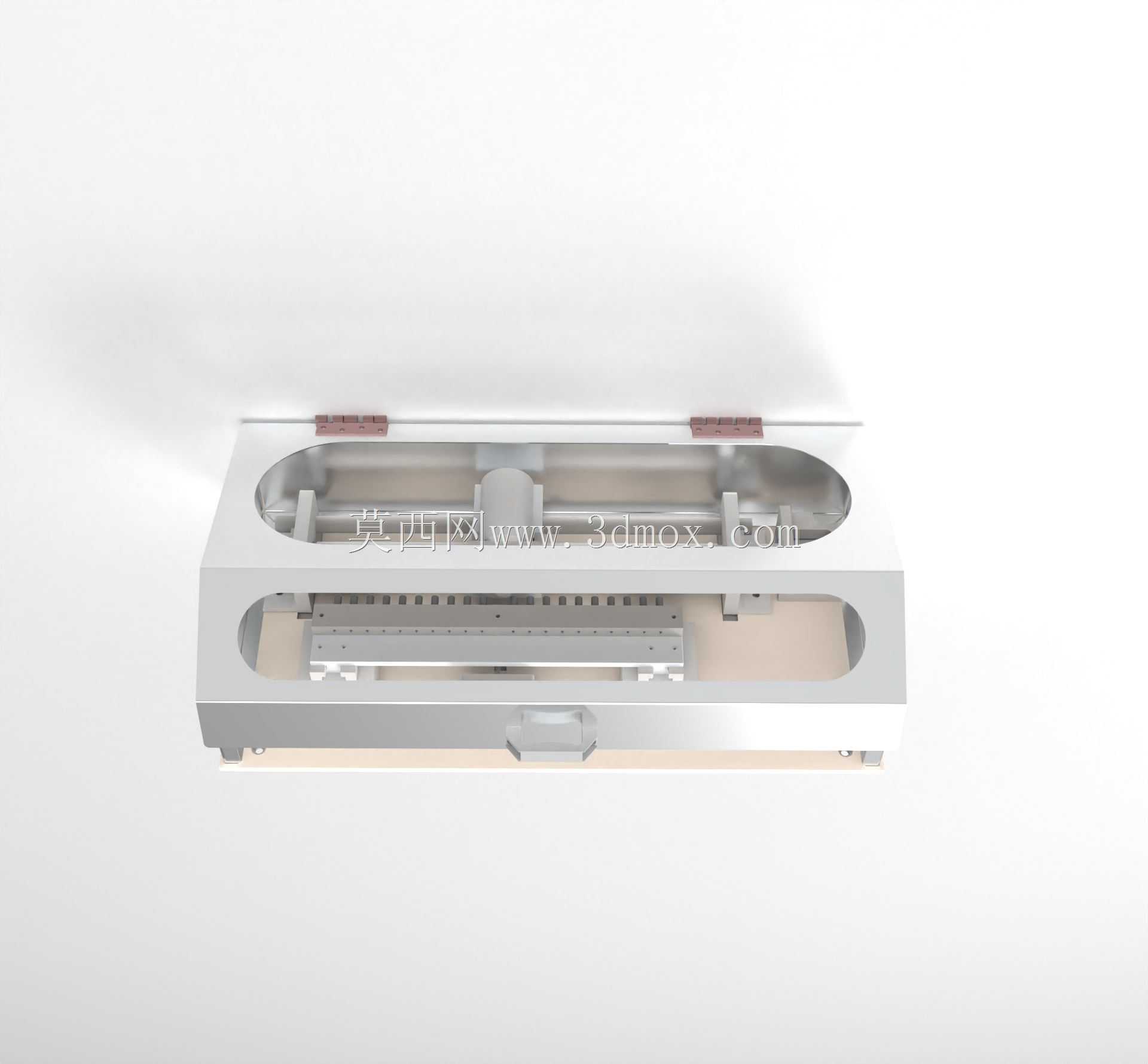

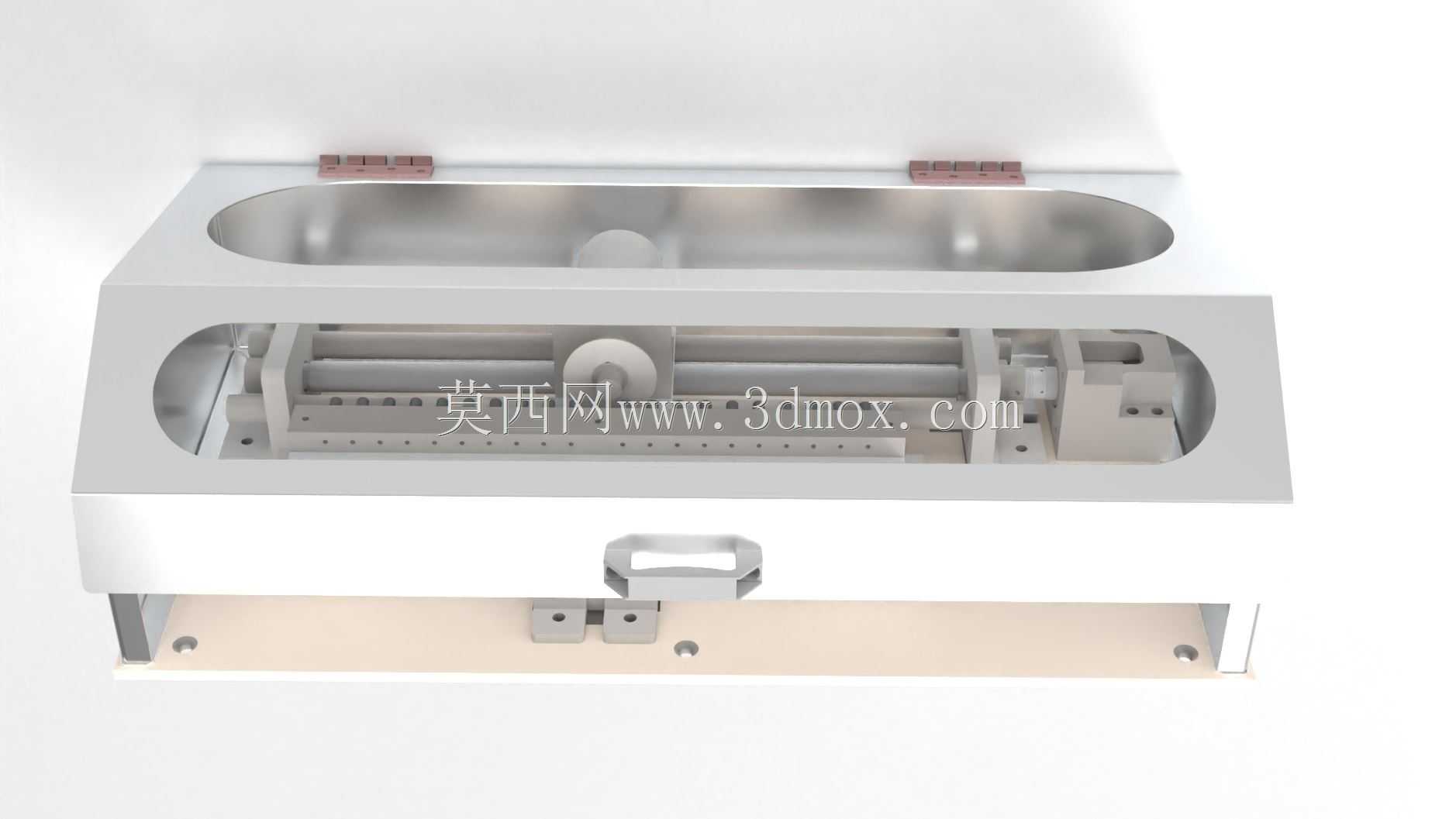

　　机架主体采用折弯钣金拼合结构，两侧立板与底部框架形成封闭的受力腔体，既可以遮挡内部传动部件、避免切屑飞溅进入传动副，也能为工作台面提供足够的刚性支撑，减少切割过程中的机架震颤。上盖为流线型罩壳，覆盖整机上部的传动与走线区域，罩壳上预留检修开口，日常维护时可直接打开对应位置调整带轮张紧度、更换损耗件，无需完全拆解整机外罩。

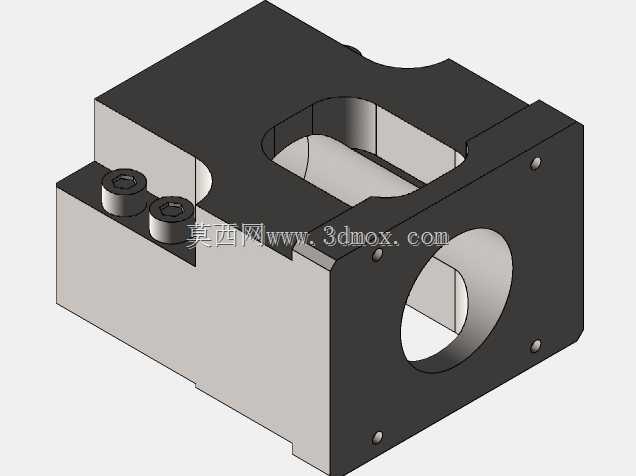

　　设计过程中优先保证运动链路的同轴度与平行度：两端带轮的安装座设置了腰型调节孔，装配时可微调带轮的轴向位置，确保传动带运行时不跑偏；驱动电机通过支架固定在基板侧端，输出轴与主动带轮的配合段设置轴向定位台阶，防止运转过程中带轮发生轴向窜动。滑动切割组件的安装面与导轨顶面平行度控制在装配公差范围内，切割刀具的装夹位设置在滑动座的重心附近，降低走刀过程中的偏载力矩。

　　安装边界方面，整机底部基板的轮廓尺寸决定了设备的占地范围，基板四周的固定孔可直接对接车间工位台或者独立机架支脚，安装时需保证基板平面的水平度，避免导轨因基础倾斜导致运行阻力不均。设备上部的罩壳最高点与工作台面之间预留了足够的工件通过空间，可适配一定厚度范围内的板材进料，进料侧与出料侧均留出操作余量，方便操作人员上下料。

　　各零散组件在建模时均按实际装配关系拆分，紧固件、定位销、连接支架都独立建模，虚拟装配时可同步校验各运动部件的行程极限，检查滑动座走到两端极限位置时是否与带轮座、机架立板发生干涉，也能提前确认传动带的包角是否符合传动要求，张紧调节的行程是否满足皮带长期拉伸后的补偿需求。整机的走线槽沿机架内侧布置，动力线与传感器线缆可沿槽体固定，避免线缆随运动部件拖拽磨损，细节结构完全贴合现场切割设备的装配与使用逻辑。
