龙门式2.2KW数控雕刻铣削加工设备

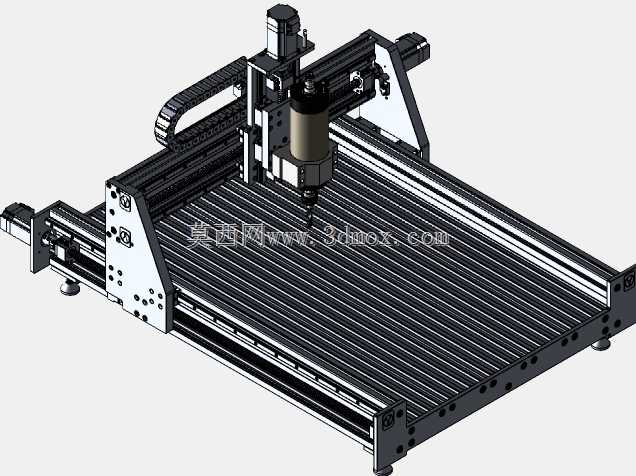

　　这套龙门移动式数控铣削雕刻设备，面向中小尺寸板材、型材及非金属零件的平面加工场景，在广告标识制作、木工浮雕、铝件轻切削、塑料板开孔、治具底板加工以及小批量五金件修边工序中都有稳定的应用空间。整机采用床身固定、龙门沿Y向平移的布局形式，加工台面铺满平行排布的铝型材T槽条，既可以通过T型螺栓快速压紧待加工工件，也能配合夹具、真空吸附垫板或者平口钳完成不同外形坯料的装夹，台面四周预留的安装孔位方便用户根据车间实际工况拓展定位靠山、冷却管路或者排屑导流板。

　　从结构设计思路来看，机架主体以工业铝型材配合钢板加强角件拼接而成，两侧Y向支撑立板采用厚板铣削成型，立板上密集排布的装配孔既承担直线导轨、传动齿条或者丝杠的安装定位，也通过多孔位加强筋式的开孔布局降低立板自重，同时保证龙门跨距方向的刚性。X向横梁搭载在两侧Y向滑座上，主轴滑枕沿横梁左右移动，Z向滑板带动主轴单元完成上下进给，三轴传动路径清晰，拖链沿横梁与侧梁布置，将动力电缆、主轴供电线以及信号线缆规整约束，避免高速往复运动过程中线缆拉扯、弯折干涉。2.2KW功率的主轴单元安装在Z向滑座前端，主轴侧面配套的风冷或者水冷结构可以在长时间连续铣削中维持工作温度稳定，主轴下端的ER夹头能够装夹不同直径的铣刀、雕刻刀、钻头，适配雕刻、开槽、铣轮廓、钻孔、倒角等多类加工工序。

　　设备的安装边界需要在车间布局阶段重点核对：整机长度方向覆盖Y向全行程加上两端驱动电机、拖链弯折半径以及检修操作空间，宽度方向覆盖X向横梁两端的限位开关、传动组件与侧面防护距离，高度方向需要计入主轴抬升到最高位时Z向滑板、主轴顶端接线盒以及上方拖链的总高度，地面摆放时要保证四个支撑脚或者可调地脚均匀承载，提前在台面周边预留工件上下料的操作空位，以及电控柜、冷却水箱、吸尘管路的接驳空间。实际选型搭建时，要结合常加工材料的切削力匹配导轨规格与丝杠直径，铝、铜等软金属轻切削和木材、亚克力、密度板的高速雕刻工况下，这套2.2KW主轴的扭矩输出可以覆盖常规进给参数；如果车间需要加工钢件，则要额外评估床身减振能力与进给伺服的过载余量。

　　三维结构建模过程中，所有运动部件的行程极限都做了干涉校验：龙门移动到Y向两端极限位置时，滑座不会和床身端部的电机座发生碰撞；X向滑枕移动到横梁左右两端时，Z向滑板不会和两侧立板产生刮擦；主轴下行到最低加工位时，刀具不会触碰台面型材，上行到最高位时主轴夹头也不会和横梁内侧的拖链产生干涉。整机外露的传动部位没有多余的装饰护罩，方便维护人员直接观察导轨润滑状态、同步带张紧程度以及丝杠运行情况，车间后期加装防尘折布、碎屑防护罩或者全封闭外罩时，也可以依托现有机架上的预留孔位直接固定，不需要二次在主梁上钻孔破坏原有结构强度。这类开放式龙门数控设备兼顾了加工灵活性与改造拓展性，既可以作为小型加工坊的主力生产设备，也能嵌入自动化生产线作为板材二次加工的工位单元，完成从上料定位、自动走刀加工到下料转运的工序衔接。
