光固化后处理固化箱外观结构

　　该设备面向光固化打印后的树脂工件处理场景，主要承担二次光照固化与受控加热任务。打印完成的光敏树脂件在清洗、去除支撑并干燥后，表面和薄层内部仍可能存在未完全反应的树脂材料，直接装配或使用时容易出现表面发黏、硬度不足、尺寸蠕变以及耐刮擦性能差等问题。固化箱通过封闭腔体提供稳定的热环境和均匀光照环境，使工件在设定周期内完成后固化，从而提高材料的最终强度、耐热性和表面稳定性。在齿科模型、珠宝蜡型替代件、手板验证件、小型功能件以及教学实验件的生产流程中，这类设备通常布置在清洗工位之后，与打印机、清洗装置共同组成桌面级光固化工艺单元。

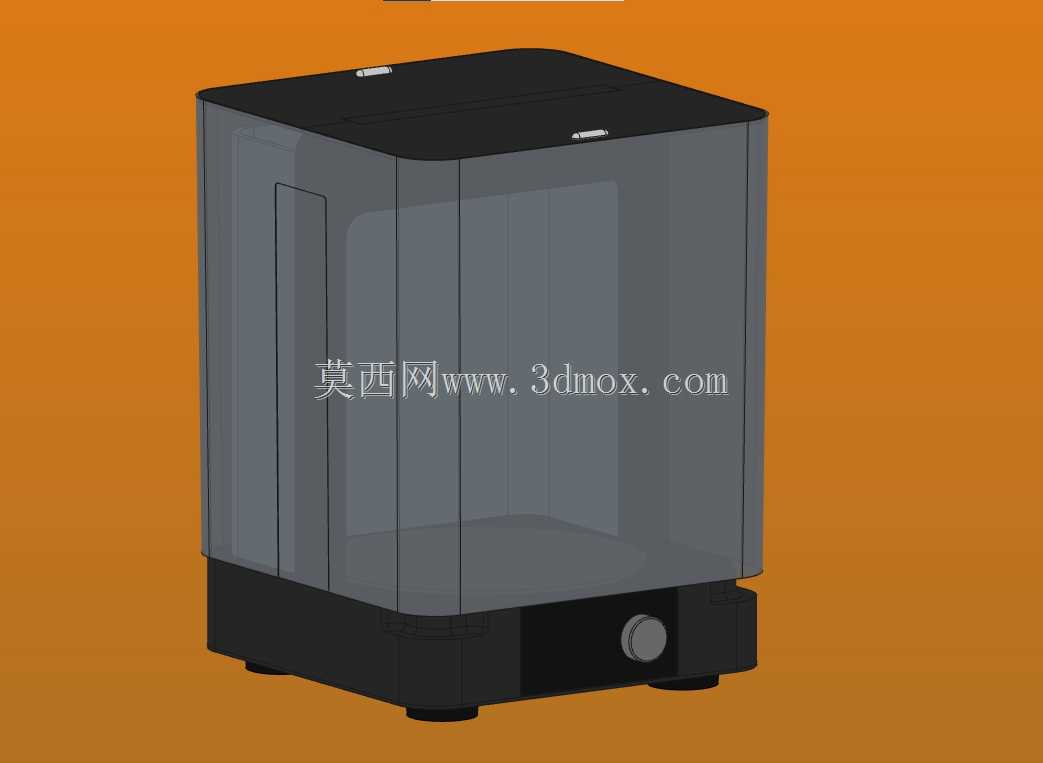

　　从结构布局看，整机采用近似立方体的台式封闭腔体形式，底部为设备主机座，上部为处理腔。底座承担电控、热源、转盘驱动、操作指示以及支撑承载等功能，前侧设置旋钮类控制件，便于用户进行模式选择或状态确认。上部腔体以透明围板形成可视空间，操作人员可以在固化过程中观察内部工件状态，同时封闭结构能够减少外界气流对腔内温度均匀性的干扰，也可降低强光直接外泄。顶部采用深色盖板，与透明侧壁形成明确分区，既保持整机外观完整，也为内部光源、反射件或通风结构预留布置空间。

　　腔体内部的有效空间需要围绕常见光固化工件尺寸进行规划。实际使用时，工件通常放置在中部承载区域，较小零件可直接摆放，较高或悬伸明显的零件则需要配合支撑夹具，避免在转盘转动或热膨胀过程中倾倒。由于后固化过程中工件不再承受打印层积力，承载平台的设计重点不在于大负载，而在于转动平稳、取放方便、光照遮挡少以及清洁维护便利。腔体边角应避免形成树脂滴落积聚的死角，透明围板与底座之间的连接边界也要考虑长期受热后的拆装和清洁需求。

　　设备外形边界适合放置在实验台、工艺桌或车间小型工位上。底座轮廓略大于上部腔体，底部支脚使机体与台面之间形成间隙，有利于隔热和空气流通。前侧操作件高度较低，用户站立或坐姿均可操作；上部透明罩的开合或取放边界需要与后方墙面、上方置物架保持安全距离，避免开门、取件或维护时发生干涉。若将该设备纳入连续作业流程，台面两侧还应预留清洗篮、手套、酒精容器和待固化工件托盘的位置，因此在车间布局时不能只按设备本体投影面积核算工位。

　　热设计是这类固化箱的关键。树脂后固化并非单纯提高温度，温度过高会引起薄壁件翘曲、支撑残留位置变形以及某些树脂材料脆化；温度过低则会导致固化周期延长、材料性能达不到预期。腔体需要在工件周围形成相对均匀的温度场，避免靠近热源一侧过冲，而远离热源区域升温缓慢。结构建模时应重点关注底座进排风边界、内部空气循环路径、热源安装位置以及透明罩的隔热表现。透明侧壁虽然便于观察，但材料本身需要耐受长期紫外照射和热循环，连接部位也应考虑热胀冷缩带来的应力。

　　光照均匀性同样影响后处理质量。若光线主要从单一方向进入，工件朝向光源的一面可能固化充分，而背面、凹槽和深腔内部则反应不足。实际设备通常通过腔体反射、转盘旋转或多面光源布置来改善照射覆盖。三维结构设计中，内部承载件宜采用低遮挡形式，转盘边缘与腔壁之间保留足够间隙，防止工件外伸后碰撞围板。对于带有复杂内腔的树脂件，仅依靠设备外部光照并不能保证所有深孔区域完全固化，工艺上仍需通过工件摆放角度、分段翻转和延长周期来补偿。

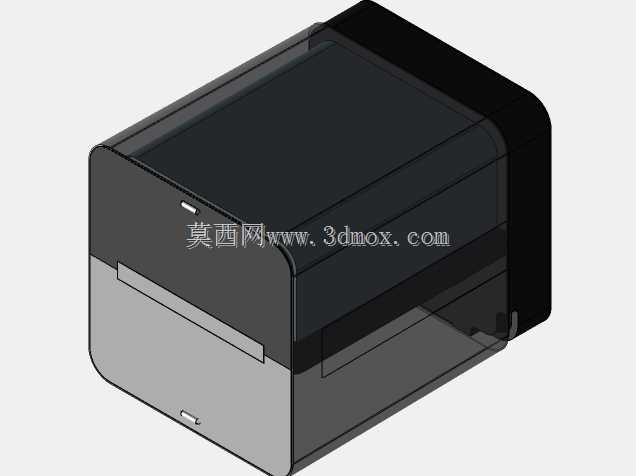

　　外观上，该设备以黑色底座配合半透明深灰罩体，视觉上突出封闭处理腔的轮廓。底座边角做钝化处理，减少台式设备在频繁取放工件时的磕碰风险；透明罩采用大面直立围板，能够在较小占地面积内提供较高的内部可用高度。旋钮和接口集中在前侧或底座区域，符合桌面后处理设备的操作逻辑。顶部盖板与罩体之间的分模线、底座与透明围板的装配线，以及底部支脚的位置，都是外观结构建模时需要保持一致的关键边界。

　　在建模表达上，该结构更适合作为设备外观和总体布局参考，可用于工位规划、产线示意、说明书插图、设备外观评审以及光固化后处理流程演示。若进入工程制造阶段，还需要进一步补充光源规格、加热功率、风扇流量、温度传感器位置、门铰链或抽拉结构、密封方式、电气板安装空间以及安全联锁等细节。对于结构设计师而言，理解固化箱在树脂打印流程中的位置，比单纯复刻外壳形状更重要：它不是打印设备本身，而是连接成型、清洗和最终使用的工艺保障设备，其腔体尺寸、热场组织、光照覆盖和操作边界都会直接影响树脂件的后处理质量。
