半开式离心泵叶轮流体输送结构

　　半开式叶轮在离心泵结构中属于直接决定水力效率、抗堵塞能力与运行稳定性的核心旋转部件，常见于清水输送、含细小颗粒介质、污水预处理、化工流程以及立式泵机组中。与闭式叶轮相比，半开式结构取消了前盖板，叶片前缘直接靠近泵体或耐磨板工作，流道开放程度更高，介质通过时不易被纤维、絮状物或小粒径固体卡阻；与全开式叶轮相比，它保留了后侧轮毂与后盖板区域，叶片刚性和压力传递能力更好，能够在较高转速下维持较稳定的扬程曲线。

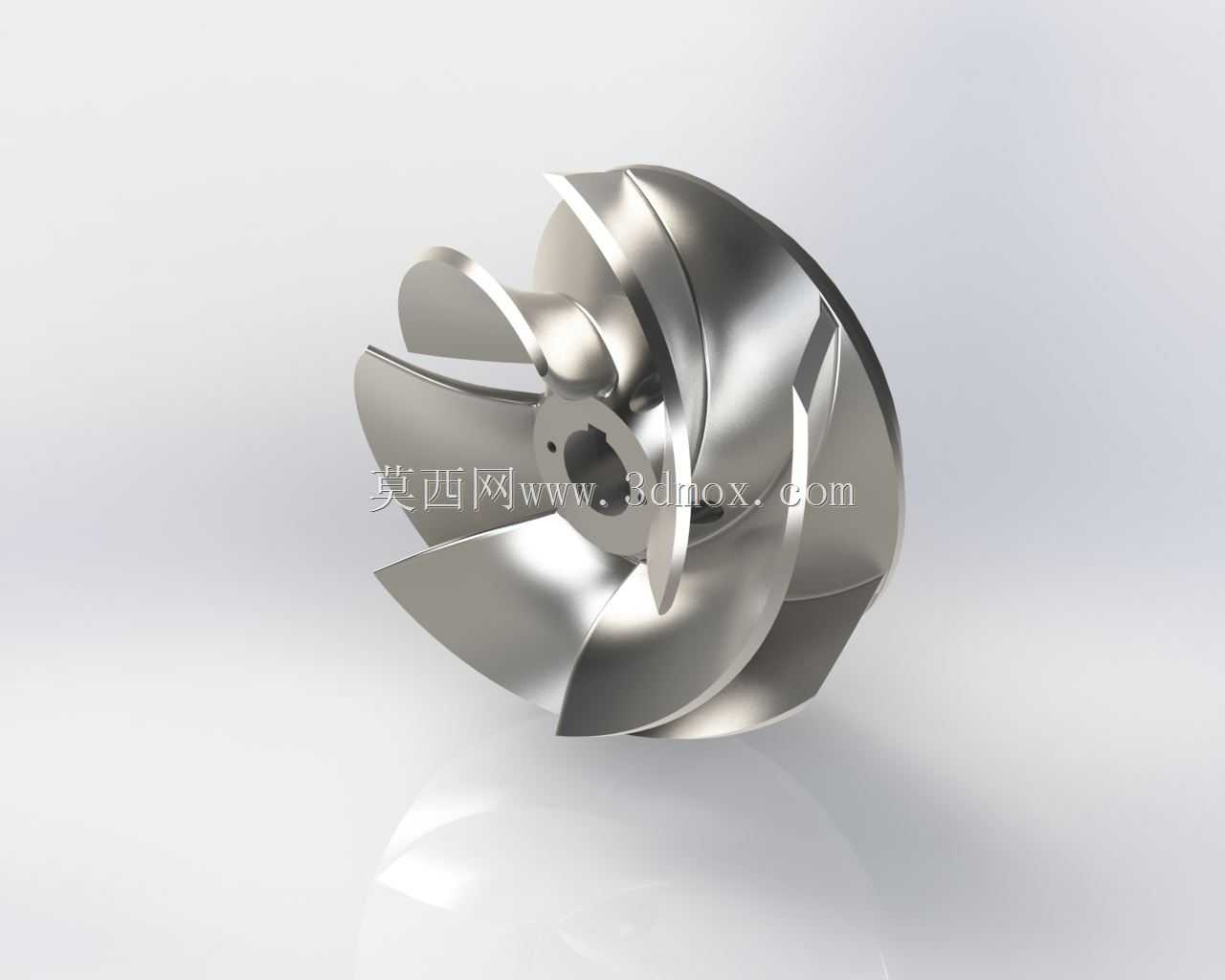

　　该模型的叶片采用空间扭曲形态，叶片入口边向吸入口方向延伸，出口边沿径向展开，整体曲率连续变化。这样的造型不是单纯为了外观，而是为了让介质从叶轮中心进入后，能够沿叶片表面逐步改变速度方向，把电机输入的机械能转化为流体的速度能和压力能。若叶片入口角设置不当，流体在低流量或偏离设计工况时容易产生冲击，表现为噪声增大、入口回流和效率下降；若出口角过大，则功率随流量增加过快，电机过载风险上升。建模时需要重点控制叶片压力面与吸力面的过渡，保证叶型厚度从根部到外缘有合理递减，既避免根部应力集中，也减少外缘不必要的重量。

　　从安装边界看，叶轮中心设置轮毂孔，用于与泵轴配合；孔周可布置键槽、锁紧螺纹或紧固件定位面，具体形式取决于泵型和传递扭矩。轮毂后端面需要与轴肩、垫片或锁紧螺母形成轴向定位，前端则要保证与吸入室或耐磨板之间留有均匀间隙。半开式叶轮对这一间隙尤其敏感：间隙过大，高压侧流体向入口回流增加，容积效率下降；间隙过小，热膨胀、轴挠曲或装配偏差可能导致刮擦。实际选型和装配时，通常要结合泵体公差、轴承游隙、轴伸长度以及运行温度确定轴向位置。

　　立式悬挂泵中使用这类叶轮时，轴系受水力径向力、自重和电机对中状态共同影响。叶轮外圆与泵腔壁面应保留足够安全距离，防止启动瞬间摆动造成碰壳；后盖板附近可设置平衡孔或背叶片，用于降低轴封腔压力、平衡部分轴向力。若介质含气或入口压力不足，叶轮入口还会成为气蚀最先发生的位置，因此叶片前缘圆角、入口直径和吸入流道过渡都需要配合泵体蜗壳一起校核。

　　三维结构表达上，应围绕旋转轴建立叶片阵列关系，先完成单片叶型的空间放样，再通过圆周阵列形成整体；轮毂、后盖板和叶片交接处需要保留圆角或加厚区域，以反映铸造或焊接叶轮的真实工艺特征。流道表面不应出现突兀折面，否则在 CFD 分析中会形成局部涡流，也会让实际铸造清砂困难。对于维修测绘场景，还需关注叶片出口宽度、叶轮外径、入口孔径、轮毂高度和叶片数量这些关键尺寸，它们共同影响泵的扬程、流量、效率以及与原泵腔的互换性。

　　在设备运行中，半开式叶轮的优势在于兼顾效率和通过性，适合介质条件不完全洁净、但又要求比全开式结构更高压力的场合。设计人员在套用或改型时，不能只关注外形相似，还要把叶片包角、出口安放角、流道宽度、轴向间隙和轴孔连接方式纳入整体校核，才能保证叶轮在泵壳内稳定完成吸入、加速和压出过程。
