离心泵闭式单吸叶轮结构设计

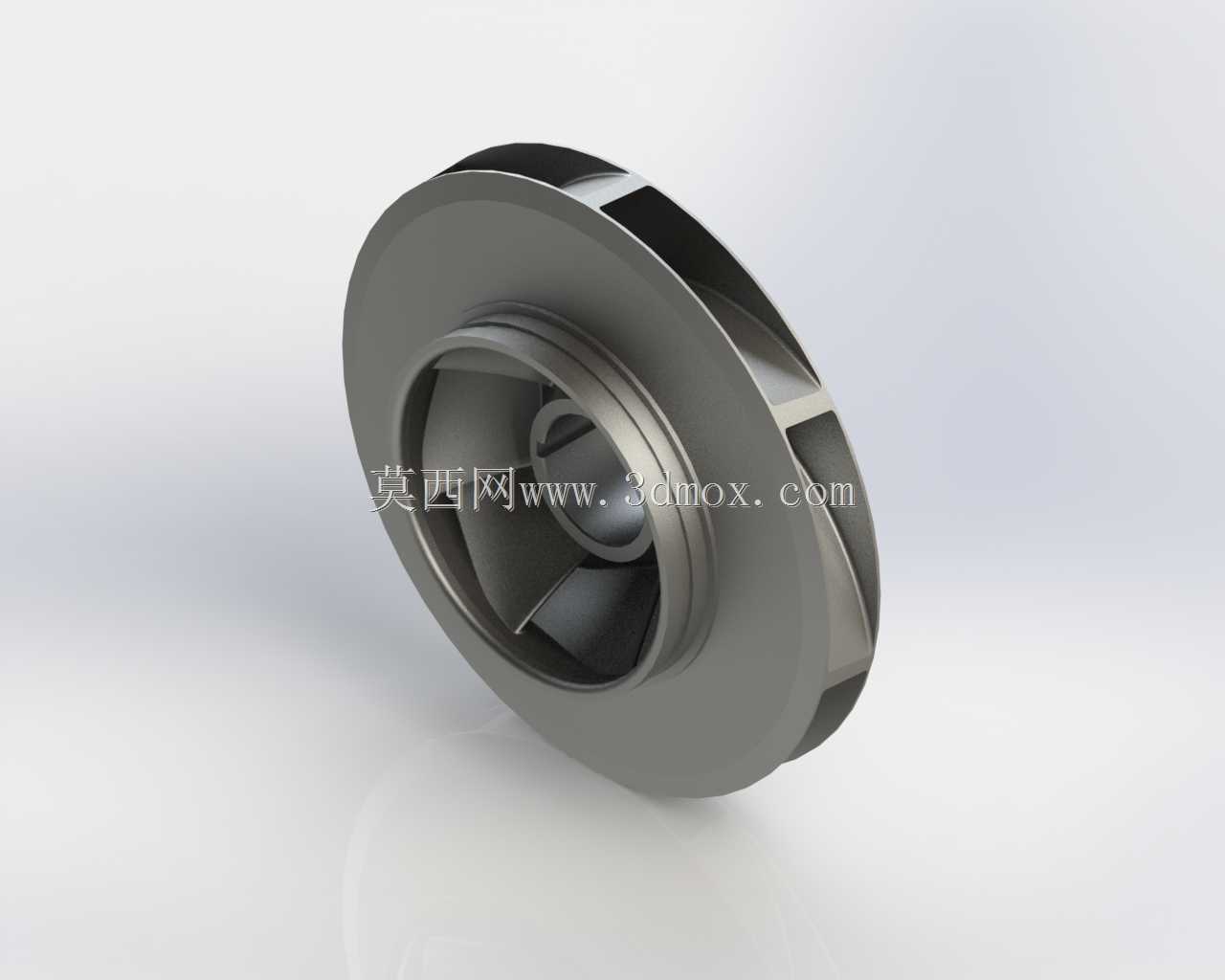

　　该零件属于离心泵转子总成中的核心水力做功部件，采用闭式单吸结构形式，主要适配BB3型两级中开式离心泵的第二级工况，对应泵规格8x20-4，承担流体增压与能量传递的关键功能。在整套泵组运行过程中，电机输出的扭矩通过泵轴、键连接传递至叶轮，叶轮随轴高速旋转，进入叶轮流道的介质在离心力作用下从叶轮中心入口被加速甩向叶轮外缘，将原动机的机械能转化为输送介质的压力能与动能，最终通过蜗壳收集导流后送入工艺管路。

　　从实际应用场景来看，这类闭式单吸叶轮广泛用于石油炼化、化工输送、市政给排水、工业循环水、锅炉给水等中低压流体输送工况，适配输送清水或物理化学性质与清水相近的介质，闭式结构的前后盖板可有效减少叶轮内部的介质回流损失，相比开式、半开式叶轮拥有更高的水力效率，更适合输送洁净、无大颗粒固体杂质的流体；单吸进水的布局也让该级叶轮的轴向进水方向与泵轴轴线重合，流体从单侧轴向进入叶轮中心，再经叶片导流转向径向流出，匹配两级泵中第二级的进水衔接逻辑。

　　结构设计上，该叶轮整体为回转式盘状构件，主体包含后盖板、前盖板、扭曲叶片、中心轮毂、轴孔、密封口环配合位几个核心部分。叶片采用后弯式扭曲水力型线，沿圆周方向均匀分布在前后盖板之间，流道从中心入口向外缘出口平滑扩散，型线设计充分考虑流体在旋转状态下的流动轨迹，避免流道内出现急弯、突扩结构，降低水力冲击与涡流损失，同时减少介质对叶片表面的气蚀冲刷。叶轮中心的轮毂部位加工有与泵轴配合的通孔，配套键槽结构实现扭矩传递，轮毂轴向长度预留足够的配合面，保证叶轮与轴的同轴度，避免高速运转时出现径向跳动；叶轮入口侧的外缘设置有与泵体口环配合的密封止口，装配后口环之间保留微小运行间隙，既可以限制叶轮出口高压介质向入口低压侧回流，提升容积效率，也能避免叶轮与泵体静止部件发生刮擦碰撞。

　　建模过程中需要重点把控几个工程边界：首先是叶轮的水力流道曲面连续性，所有叶片型面、前后盖板内侧流道面需保证光顺过渡，无突兀折角，建模时优先通过水力型线放样、曲面缝合完成流道构建，再实体化生成叶轮基体；其次是安装配合尺寸的公差预留，轴孔与泵轴采用过渡配合，口环配合位的径向尺寸需根据泵组运行的热膨胀量预留合理间隙，轮毂端面与轴套、锁紧螺母的贴合面需保证与轴线的垂直度，避免叶轮装配后出现端面跳动；再者是转子动平衡相关的结构对称性，所有叶片沿圆周均布的角度误差、单个叶片的重量偏差都需要控制在设计范围内，叶轮完成加工后需做动平衡校验，去除不平衡量，避免高速运转时引发泵组振动超标、轴承过载。

　　外形尺寸方面，该叶轮的最大外径由泵的扬程、转速参数共同确定，外缘直径匹配蜗壳的流道入口宽度，叶轮入口孔径对应第二级泵的导叶出口通径，轴向总厚度需适配泵体内部两级叶轮之间的安装空间，轮毂的轴向伸出长度不能干涉相邻级的导叶套与轴封结构。装配时叶轮从泵轴端套装到位，通过键实现周向固定，轴向由轴套和锁紧螺母锁止，叶轮入口口环与泵体上安装的静止口环保持同轴，径向间隙均匀，运行过程中叶轮随转子整体高速旋转，前后盖板外侧的压力分布也会产生部分轴向力，该部分轴向力会配合泵组的轴向力平衡机构共同抵消，保障轴承组件的受力处于合理区间。

　　从结构可靠性角度，闭式叶轮的前后盖板将叶片完全包覆，整体刚性更好，高速旋转时叶片的受力由两侧盖板共同承载，相比开式叶轮抗变形能力更强，长期运行中叶片不易发生形变，水力性能稳定性更好；流道的封闭结构也减少了介质与泵腔内部间隙的串流，在额定工况点运行时效率表现更优。建模时还需注意叶轮各个转角处的工艺圆角，叶片与前后盖板的交接位置保留铸造圆角，既符合铸件的成型工艺要求，避免铸造时出现应力集中开裂，也能减少流道内的流动死区，降低局部气蚀发生的概率。
