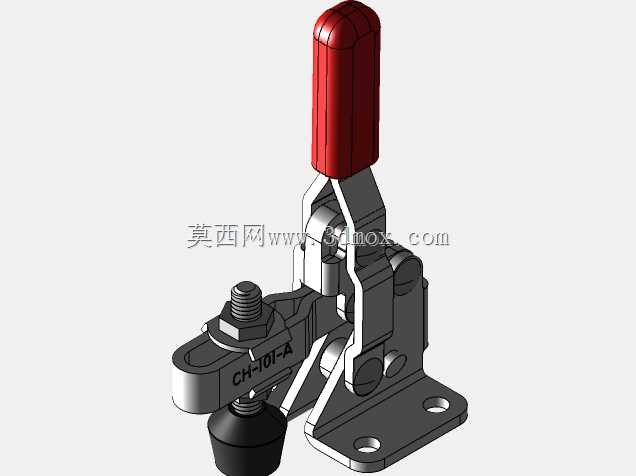

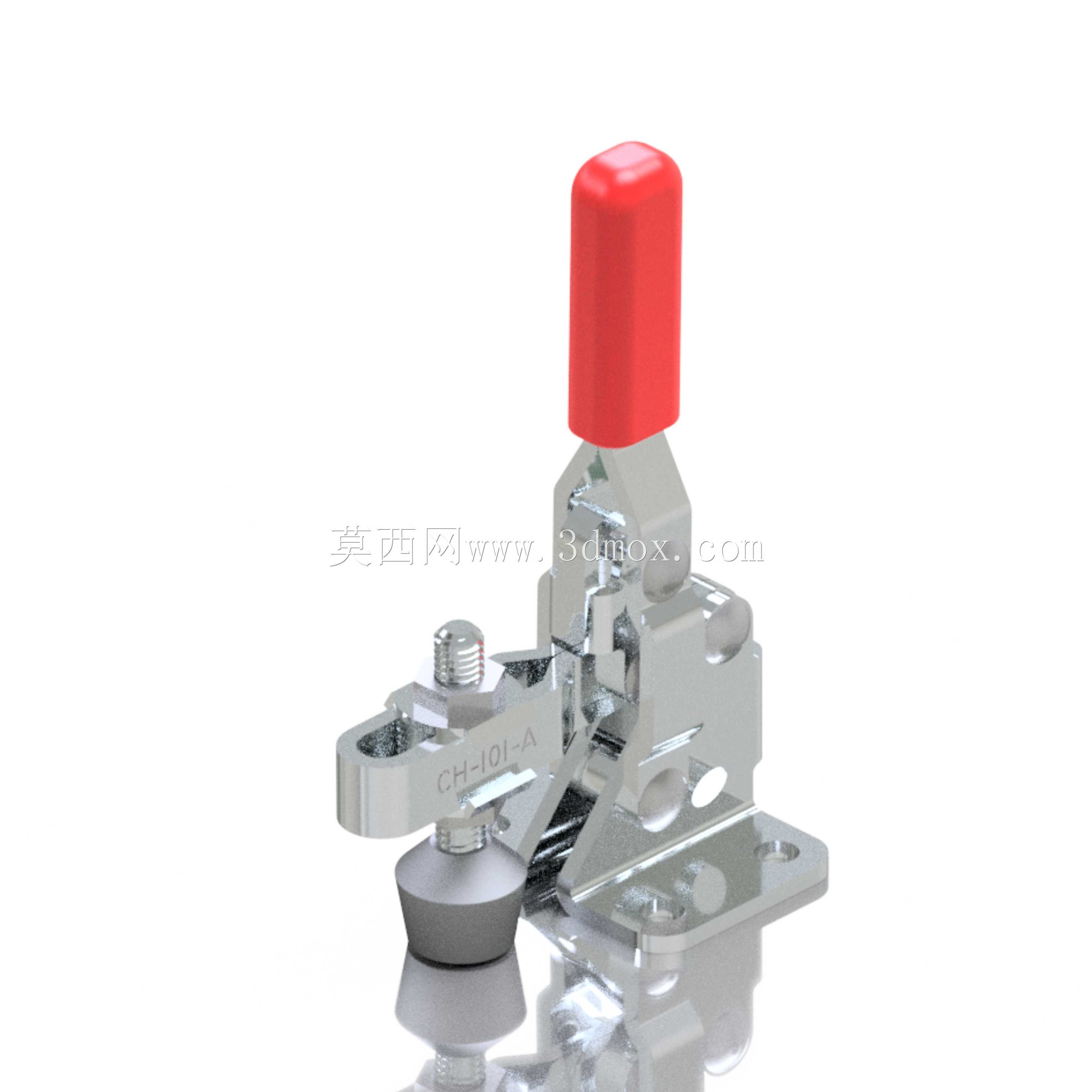

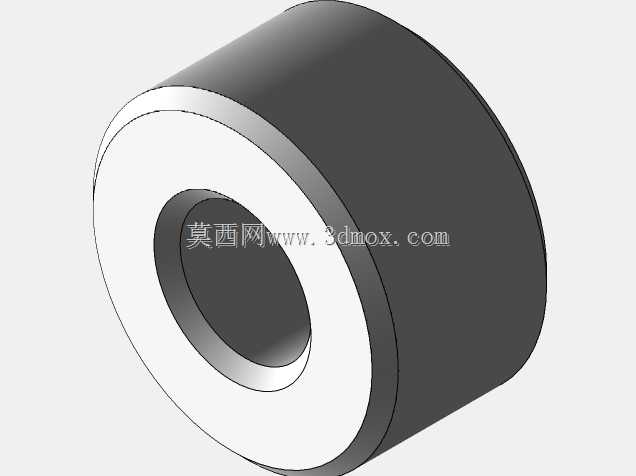

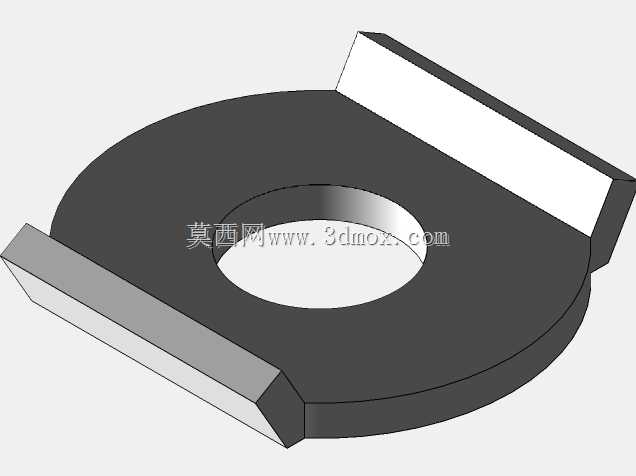

立式手动快速拨动夹紧夹具结构

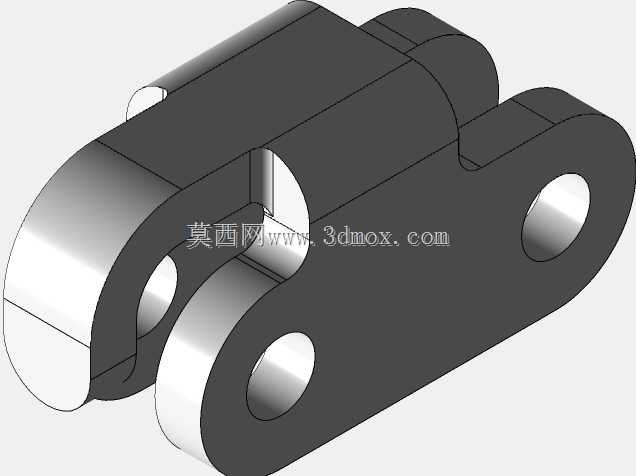

　　这款手动拨动式夹钳，是工装治具、小型装配工位、检具定位场景里极为常用的压紧固定元件，日常在电子零部件装配、小型五金件焊接定位、木质工艺品加工、线路板测试工装等场景中，都能见到这类结构的身影，它的核心作用是在作业平面上提供稳定的垂直压紧力，避免待加工工件在钻孔、铆接、涂胶、检测等工序中出现位移、翘边问题，相比螺栓压紧、气缸压紧的方案，它不需要外接动力源，操作动作幅度小，压紧与释放的切换速度快，单人单手即可完成操作，非常适合小批量多品种的柔性生产工位使用。从结构设计逻辑来看，这款夹钳采用了经典的连杆死点锁紧原理，当操作手柄扳动到竖直锁紧位置时，内部的多组连杆会越过机械死点，此时即使压紧端受到工件向上的反作用力，

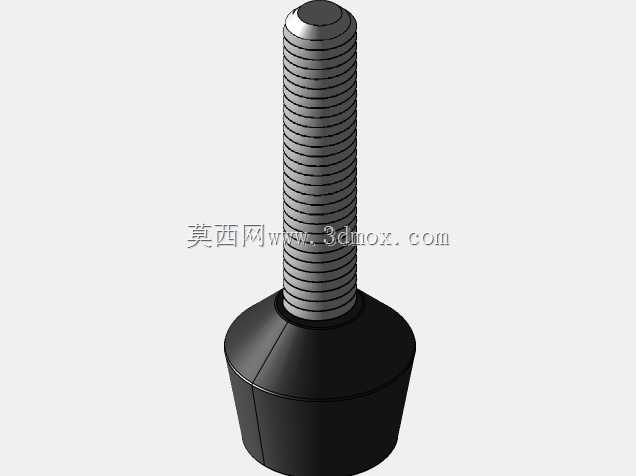

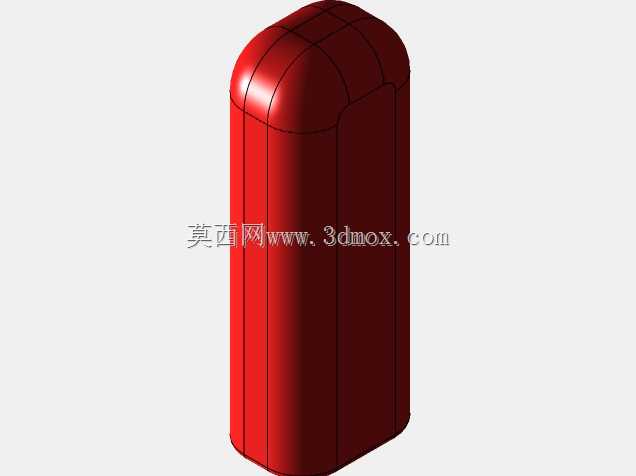

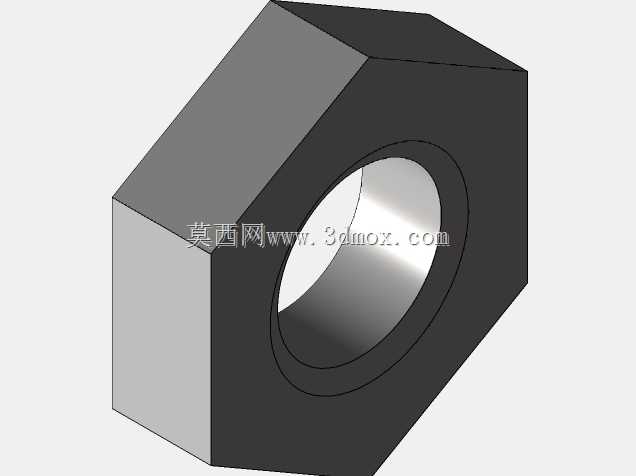

　　整个连杆机构也不会自行松脱，锁紧状态的保持完全依靠机械结构自锁，不需要额外的锁止销或者紧固件，可靠性远高于普通的弹簧夹、螺丝顶紧结构。操作端的红色手柄采用了符合人体工学的长条形圆柱设计，表面做了防滑的哑光处理，扳动时的受力点距离转轴有足够的力臂长度，操作人员只需要施加很小的扳动力，就能在压头端产生数百牛的压紧力，长时间重复操作也不容易出现手部疲劳。压头部分采用了可调节高度的橡胶头螺栓设计，螺栓与夹钳臂的连接为细牙螺纹结构，可以根据待压紧工件的实际厚度，旋转调整压头的伸出长度，适配不同高度差的工件装夹需求，压头端部的橡胶垫可以避免刚性金属压头直接接触工件表面，防止在工件表面留下压痕、划伤，对于表面质量要求较高的阳极氧化件、喷塑件、

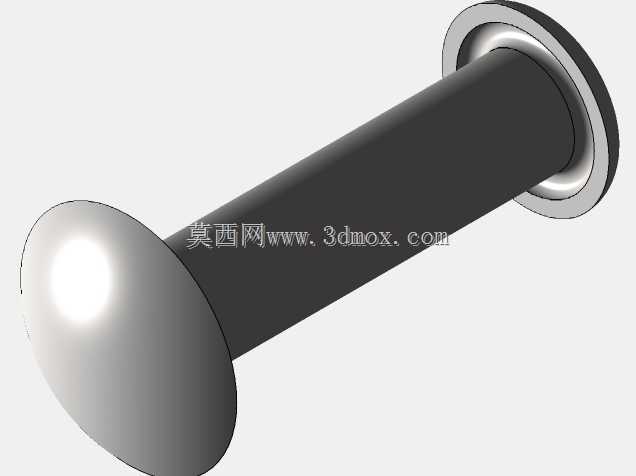

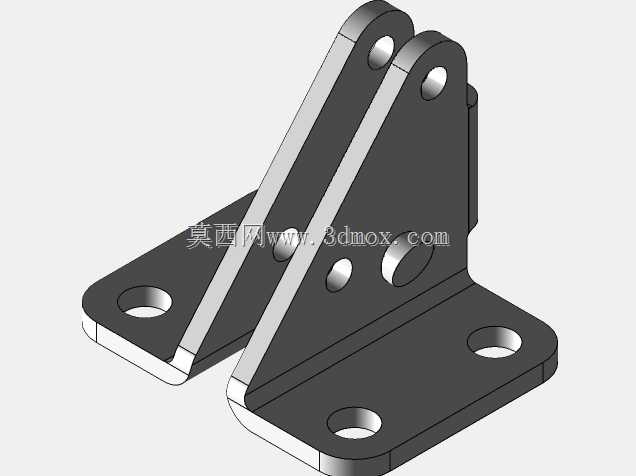

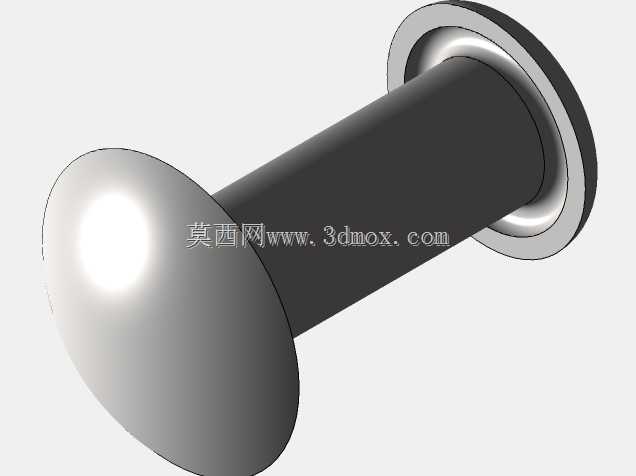

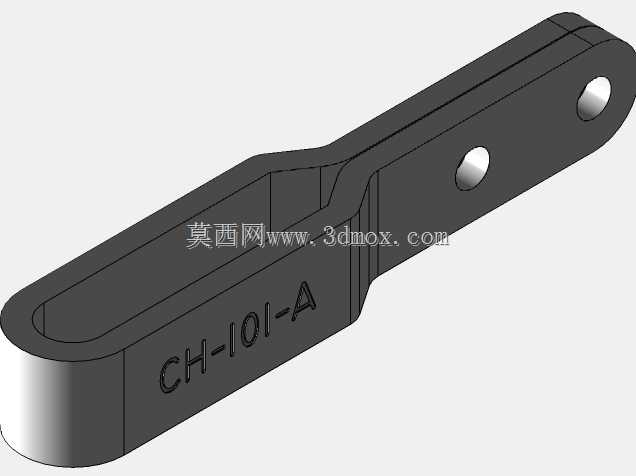

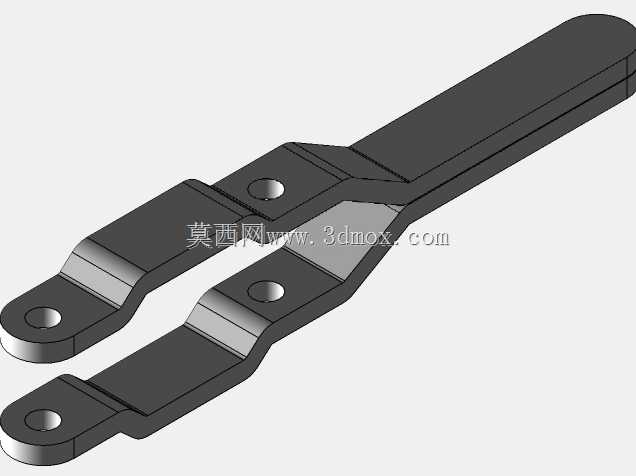

　　抛光件装夹非常友好。底座部分采用了带安装孔的平板式设计，两个长圆形的安装孔可以适配M6或者M8的固定螺栓，安装时可以根据工位的实际布局，小范围调整夹钳的固定位置，不需要严格对准孔位，降低了工装板的加工精度要求。整个夹钳的主体结构都采用了镀锌钢板冲压铆接成型，各个转动销轴的位置都做了铆接翻边处理，既保证了转动的灵活性，又不会出现销轴脱落的问题，金属表面的镀锌层可以应对车间内的轻度油污、潮湿环境，不容易出现生锈卡滞的问题，日常维护只需要定期在转动销轴位置滴少量润滑油即可，不需要复杂的保养流程。从安装边界尺寸来看，这款夹钳在锁紧状态下，手柄竖直向上的总高度控制在120mm以内，底座的横向安装尺寸不超过70mm，纵向宽度不超过40mm，

　　压头的压紧点距离底座安装面的高度调节范围在20mm到50mm之间，压紧点距离夹钳底座前端的水平伸出量约为30mm，在设计工装板布局的时候，只需要预留出80mm见方的安装区域，同时在手柄扳动路径上预留出足够的摆动空间，避免和周边的其他夹具、检测元件发生干涉即可。在实际选型使用的时候，需要注意这款夹钳的额定压紧力约为100kgf，不适合用来压紧大尺寸、大重量的重型工件，也不适合在有强烈振动的冲压、锻造设备旁使用，长期在强振动环境下使用可能会导致连杆机构从死点位置松脱，出现压紧失效的问题。如果是用于焊接工位的装夹，可以将压头的橡胶垫更换为金属压头，避免焊接飞溅烫坏橡胶件，同时在焊接完成后及时清理溅落在连杆转轴位置的焊渣，防止焊渣卡入转动间隙导致夹钳操作卡滞。建模过程中，需要重点还原内部连杆的相对运动关系，保证手柄扳动到极限位置时，连杆刚好处于死点锁紧状态，压头的运动轨迹为垂直向下的弧线，避免出现建模时运动干涉、锁紧位置错位的问题，各个铆接销轴的配合间隙要控制在合理范围内，既不能间隙过大导致结构松垮，也不能间隙过小导致虚拟装配时出现零件穿透的问题，底座的安装孔位尺寸、压头的螺纹规格要和实际量产的通用件尺寸保持一致，方便设计人员直接将模型导入到工装装配体中使用，不需要二次调整安装尺寸。
