离心泵用低流量悬臂式叶轮结构设计

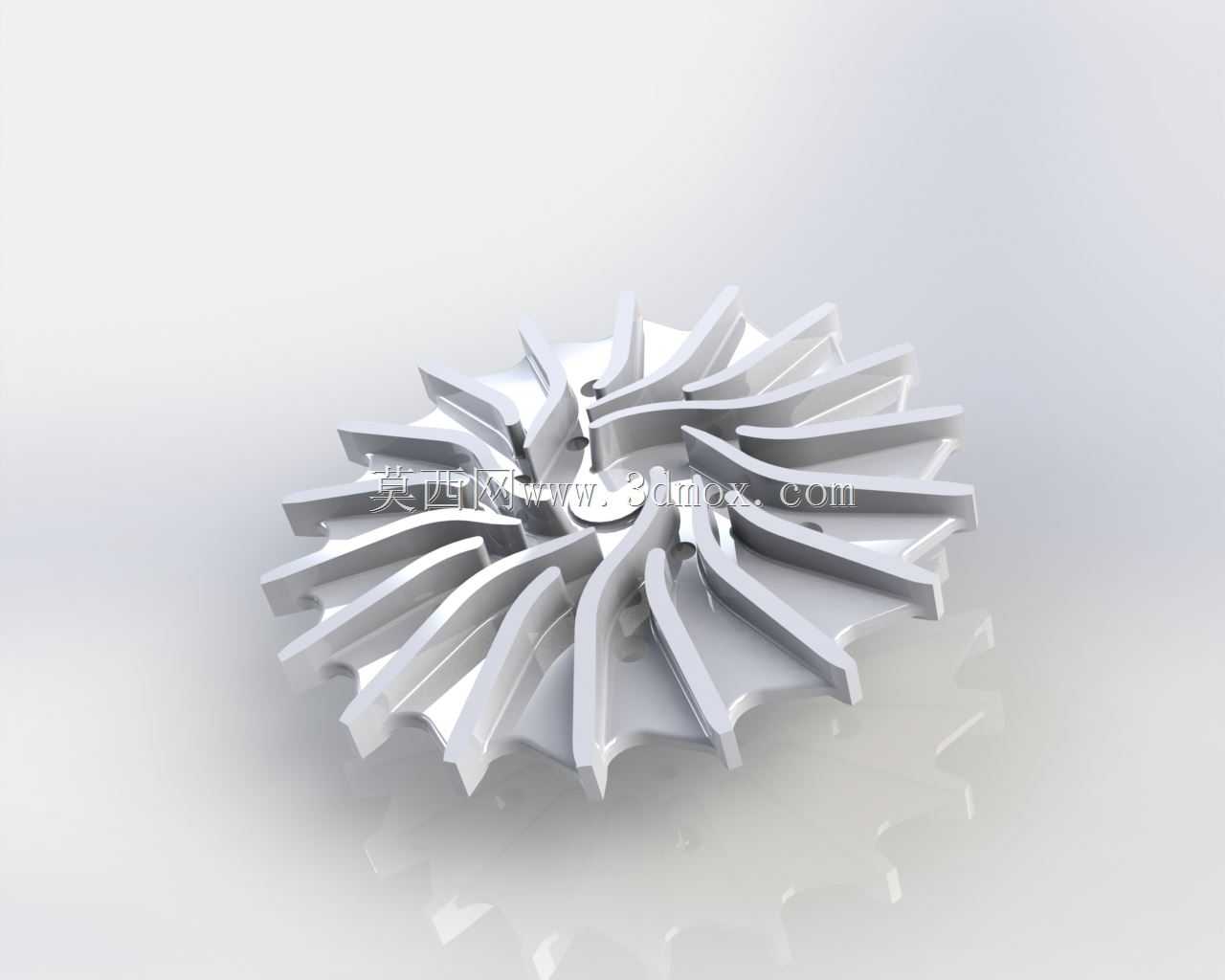

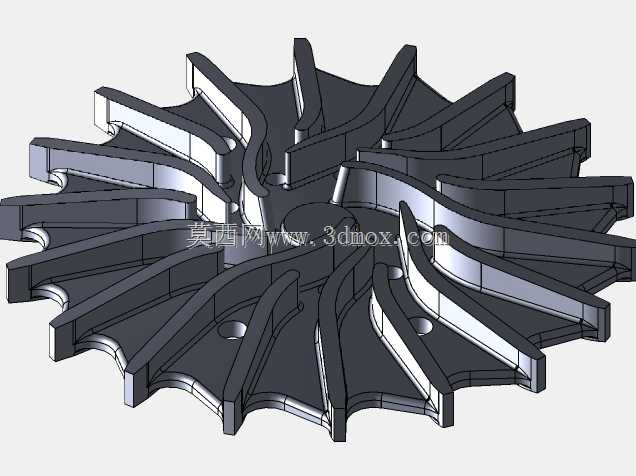

　　这款叶轮是小流量工况离心泵的核心旋转做功部件，主要适配小流量高扬程的流体输送场景，常见于实验室精密流体输送、小型化工试剂加注、净水设备高压供水、小型机床冷却循环系统等对流量控制精度要求较高的应用场景，区别于常规大流量叶轮的宽流道设计，该结构专门针对低比转速工况做了流道优化，避免小流量工况下泵内出现严重的回流、气蚀问题，提升泵组在小流量运行区间的稳定性。从结构设计逻辑来看，该叶轮采用悬臂式安装结构，安装端直接与泵轴轴端配合，无需额外的后端支撑结构，能有效缩短泵组的轴向尺寸，简化泵腔的密封结构设计，适合小型集成化泵组的紧凑布局需求。叶片采用后弯式窄流道设计，叶片数量经过水力计算匹配，流道截面沿流体流动方向逐渐扩张，

　　能将电机输入的旋转机械能高效转化为流体的压力能与动能，在低流量工况下依然能保持较高的水力效率，减少流体在流道内的水力损失。建模过程中需要重点关注叶片的型线精度，叶片进口边做了圆滑修型处理，降低流体进入叶轮时的冲击损失，同时叶片出口端的角度经过反复校核，匹配对应的蜗壳流道参数，避免出现动静干涉引发的泵组振动问题。安装边界方面，叶轮中心的轴孔与泵轴采用过渡配合，轴孔端设置有键槽用于传递扭矩，叶轮后端设置有定位台阶面，与泵轴上的轴肩配合实现轴向定位，安装时需要保证叶轮前端面与泵腔进口密封环的间隙控制在合理范围，间隙过大会导致容积效率下降，间隙过小则容易出现运转过程中的摩擦刮蹭问题。外形上整体为辐射状轮盘结构，轮盘与叶片一体成型，

　　叶片从中心轮毂处向外延伸至轮盘外缘，整体结构刚性充足，高速旋转时的动平衡性能较好，能适配数千转每分钟的工作转速，运行过程中不易出现叶片变形或共振问题。在实际选型匹配时，需要结合泵的设计流量、扬程参数校核叶轮的外径尺寸、叶片出口宽度，确保叶轮的水力特性与泵组的设计工况点匹配，避免出现工况点偏移导致的效率下降、运行噪音过大等问题。
