工业水处理用立式过滤罐体及配套管路结构

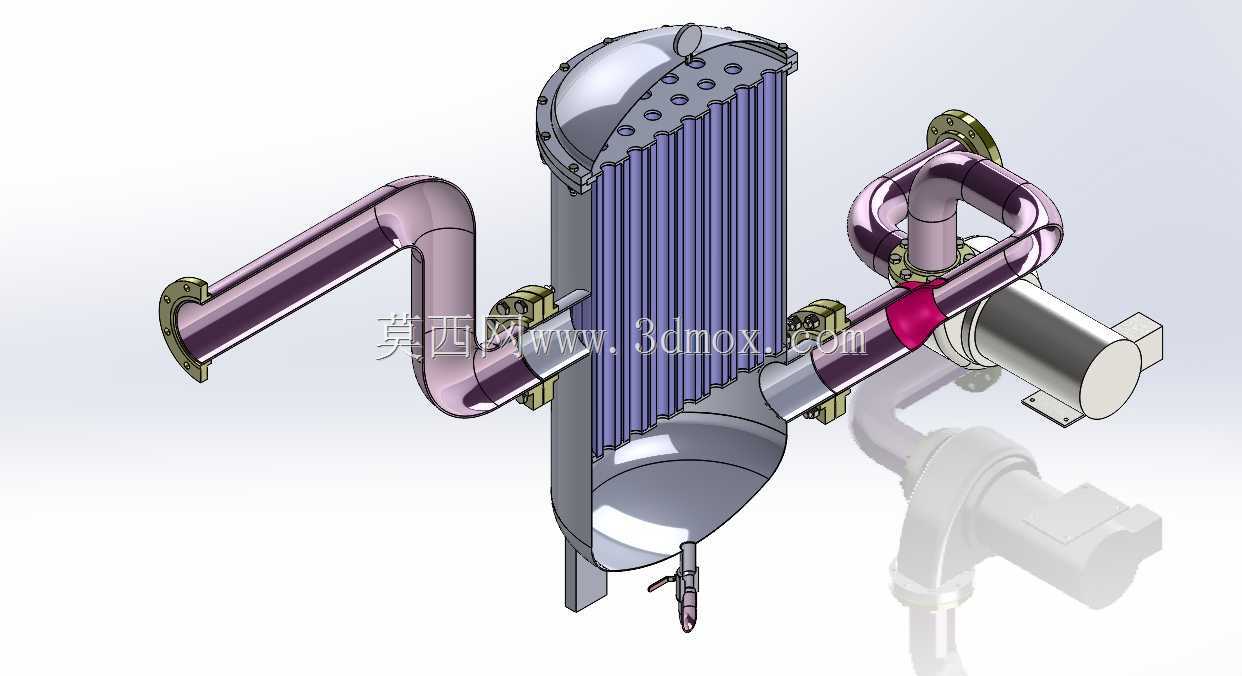

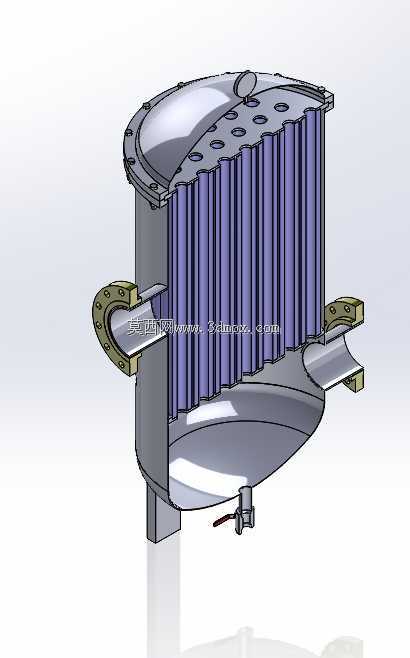

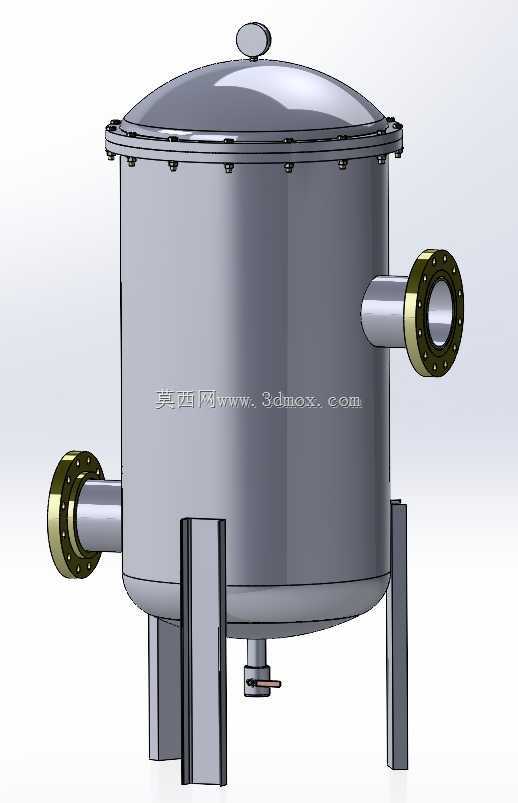

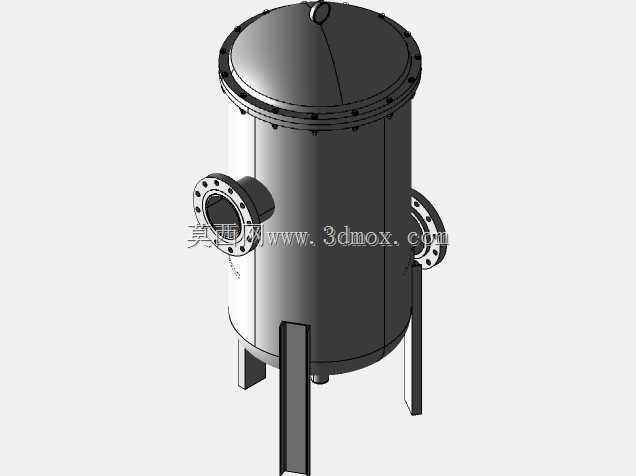

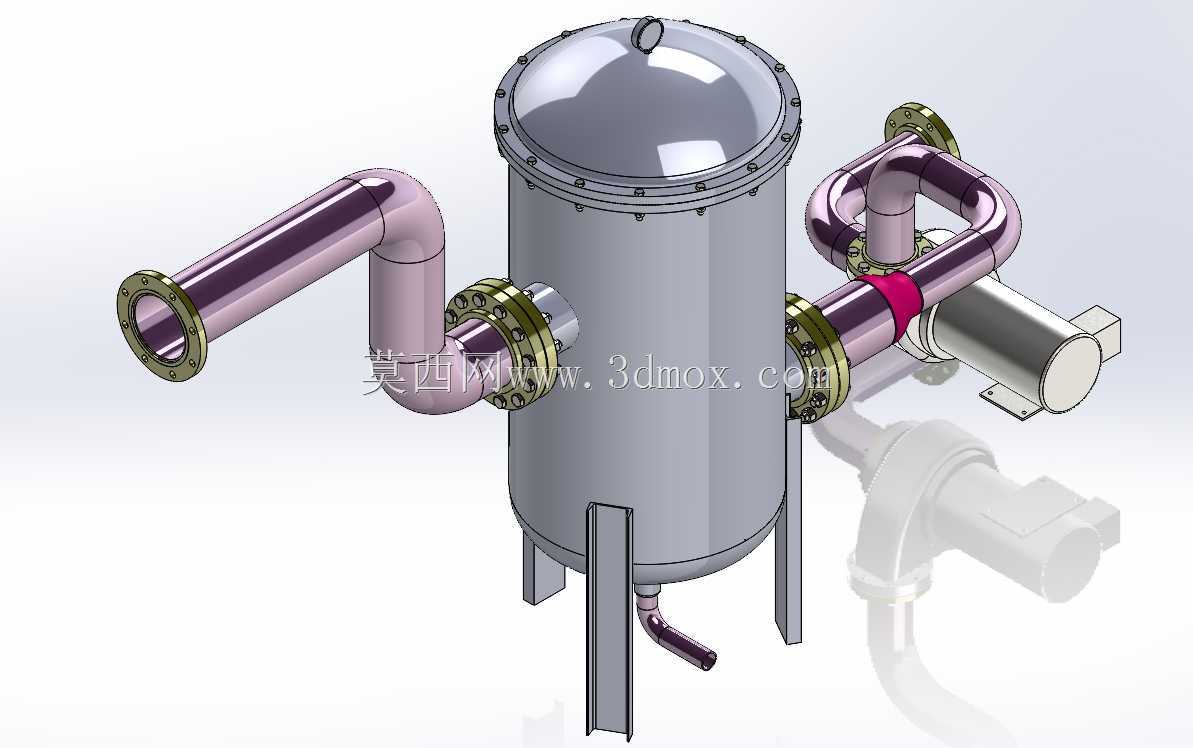

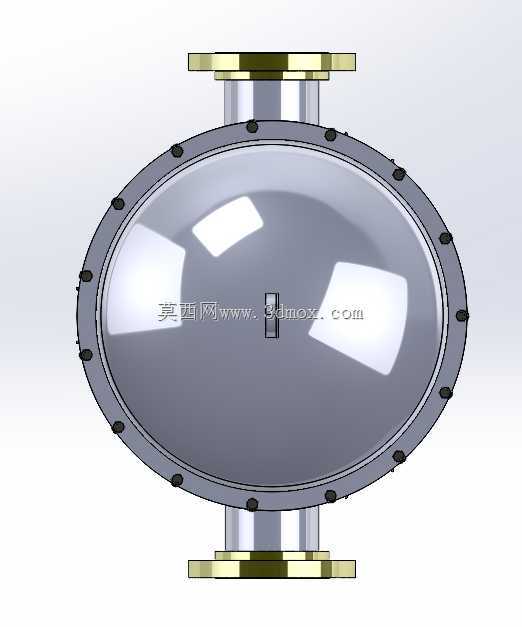

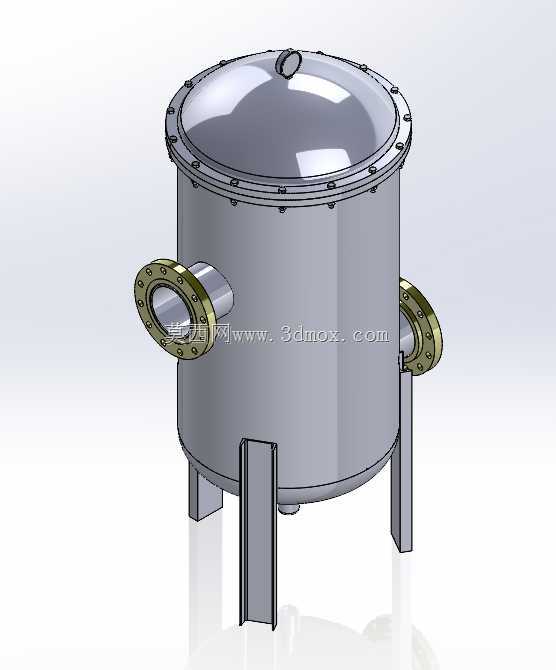

　　这套过滤装置主要面向工业循环水处理、工艺给水预处理环节设计，可截留流体中的固体悬浮杂质、颗粒状污染物，保障后端用水设备的进水洁净度，常见于化工、冶金、市政供水配套的水处理工段，也可适配中小型污水处理的末端精滤工序。设备主体采用立式承压罐体结构，上封头为标准椭圆封头形式，通过周圈均布的螺栓法兰与筒体实现密封连接，方便后期开盖更换内部滤料、清理截留杂质；罐体底部设置三根均匀分布的立式支腿，直接将设备载荷传递至安装基础，支腿与筒体采用焊接连接，连接处做了圆弧过渡补强，避免长期承压出现应力集中开裂的问题。管路接口全部采用法兰连接形式，左侧大口径管路为待处理水进水端，流体切向进入罐体内部可形成旋流，

　　大颗粒杂质在离心作用下先行沉降至罐体底部锥段，降低滤层的过滤负荷；右侧配套的U型管路为净水出水端，旁通的卧式筒体可加装压差检测元件，实时监测滤层堵塞情况，当进出口压差达到设定阈值时即可触发反冲洗流程。罐体底部设置小口径排污管路，反冲洗或者停机排污时可将罐底沉积的杂质彻底排出，避免长期淤积滋生细菌、板结滤料。设计阶段充分考虑了现场安装的边界条件，所有法兰接口的伸出长度预留了足够的螺栓拆装空间，支腿的安装孔位适配常规的预埋螺栓固定方式，设备整体重心落在支腿围成的支撑面中心区域，满水运行时不会出现偏载倾覆的风险。管路转弯处全部采用大曲率半径的冲压弯头，降低流体输送过程中的沿程阻力，减少泵组的能耗损失；管路与罐体连接的法兰处设置了补强圈，

　　弥补开孔对筒体强度的削弱，满足承压设备的强度设计要求。整套结构的建模过程严格遵循机械设计规范，所有配合面的尺寸公差、焊接坡口形式都做了对应标注，可直接用于生产出图或者现场安装指导，也可作为同类水处理设备设计的参考原型，根据实际处理水量调整筒体直径、管路通径即可适配不同的工况需求。
