圆柱弹簧式悬架减震支撑总成

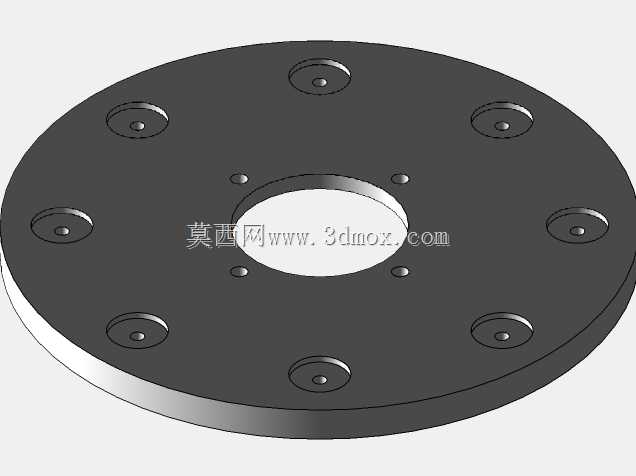

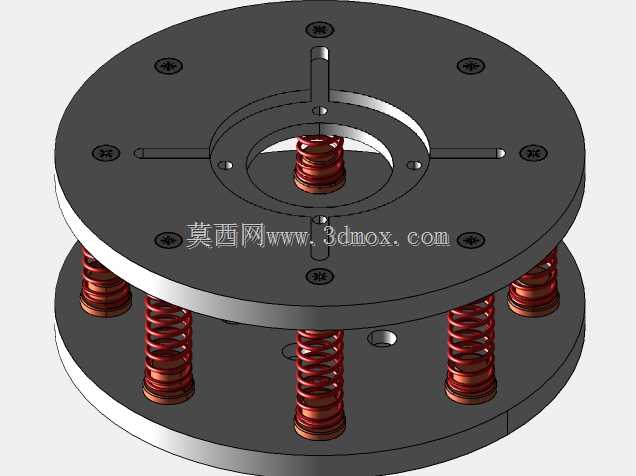

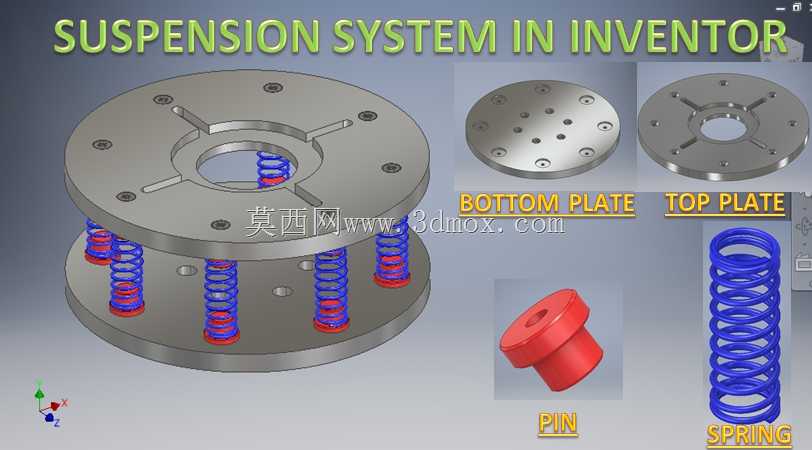

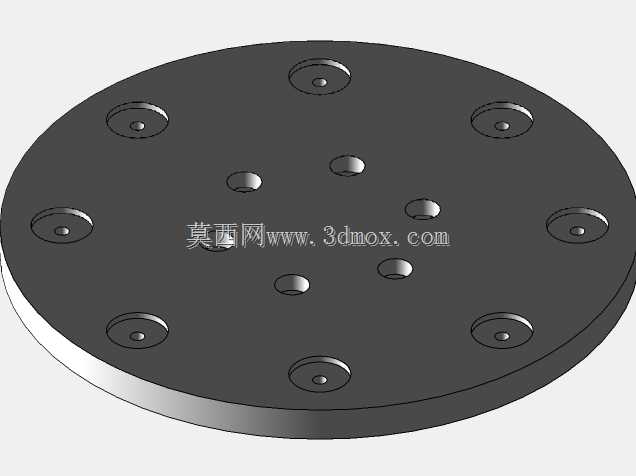

　　这套悬架支撑结构的核心设计目标，是在有限的同轴安装空间内，实现轴向缓冲、径向限位与载荷均匀分散的复合功能，常见于小型代步车辆底盘、精密设备隔振平台、实验台架减震工位等场景。整套结构采用上下两块圆形金属承载板作为主体安装基准，两块板的同轴度通过周向均布的多组螺旋压缩弹簧维持，弹簧沿圆周方向等距排布，避免单侧受力偏载。上承载板中心开设大尺寸通孔，既可以为穿过悬架中心的传动轴、走线管路预留避让空间，也能作为中心定位销的安装基准，板面上加工有四组径向延伸的凸台定位槽与多个沉头安装孔，可直接对接上方的负载安装法兰，沉孔设计保证螺栓锁紧后端面无凸起，不会干涉上方部件的贴合安装。下承载板作为固定基座，板面同样对应加工弹簧定位沉孔与外周安装孔，

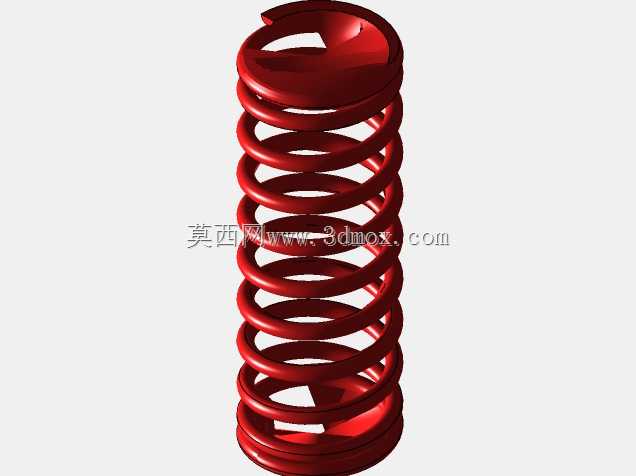

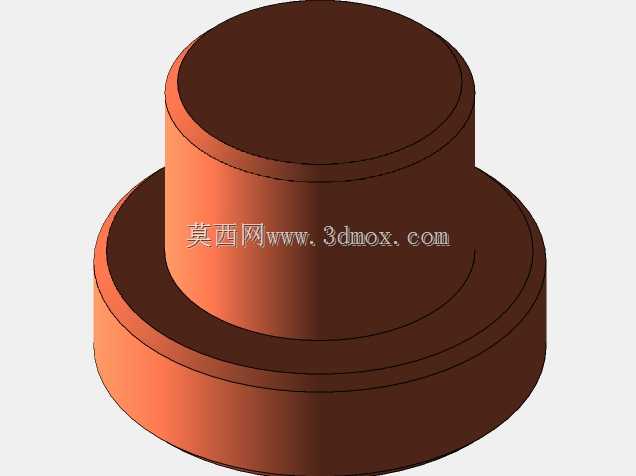

　　弹簧两端分别嵌入上下板的定位槽内，无需额外焊接或粘接即可限制弹簧径向滑移，装配时可直接将弹簧逐一组装到位，后期维护更换弹簧也无需整体拆解基座。结构中配套的红色圆柱定位销件，可穿入上下板对应的对位孔，在悬架承受侧向冲击力时限制上下板的相对扭转位移，避免弹簧受横向剪切力发生永久变形，常规轴向减震工况下该销件与孔壁保留微小间隙，不会干涉弹簧的正常压缩行程。单根蓝色螺旋弹簧作为独立弹性单元，其圈径、线径与有效圈数经过匹配，多组弹簧并联后总刚度可覆盖常规中小载荷的隔振需求，当设备运行产生的竖向振动传递到悬架时，弹簧通过往复压缩形变吸收冲击能量，大幅降低振动向基座或上方负载的传递效率。从安装边界来看，整体外轮廓为同轴圆柱形态，

　　最大外径由圆形承载板的外缘尺寸决定，总高度在弹簧自由状态下为上下板厚度加弹簧自由长度，弹簧压缩至极限行程时上下板之间保留安全间隙，不会发生刚性碰撞。设计过程中首先确定中心通孔的避让尺寸，再根据总载荷大小计算单根弹簧所需的刚度，反推弹簧的线径、中径与有效圈数，随后在承载板上以中心孔为基准圆周阵列弹簧安装位，保证每个弹簧的受力力臂完全一致，承载板上的安装孔位可根据对接设备的法兰孔距调整，既可以适配标准圆形法兰，也可通过加装转接板对接异形安装面。实际工况中，若应用在车辆底盘悬架段，该结构可配合车轮导向部件过滤路面颠簸；若用在工业设备隔振场景，可抵消水泵、风机类运转设备传递的高频振动，周边预留的安装空间只需略大于承载板外径，

　　留出扳手操作螺栓的空间即可完成装拆，所有金属板件的边缘均做倒角处理，去除加工毛刺，弹簧端面磨平保证与承载板沉孔端面完全贴合，避免局部点接触造成应力集中。整套结构没有复杂的传动部件，失效点仅集中在弹簧的疲劳损耗，维护时只需松开周边紧固螺栓即可替换对应弹性件，结构简单可靠，对安装工位的加工精度要求较低，在中小载荷隔振、轻量化悬架支撑场景下有很强的适配性。
