机床右侧电缆连接接线片成套结构

　　这套接线片结构主要服务于机床本体右侧走线区域的电缆固定与导电过渡，在普通车床、铣床以及各类金属切削设备的电气柜与外部执行元件之间，承担导线端头压接、线束分组固定和接地导通的作用。现场布线时，多股铜芯电缆从拖链或穿线管引出后，端头需要剥除绝缘层并压入接线片下端的环形抱箍内，再通过上端长圆孔配合螺栓锁紧到接线排、端子台或者设备壳体的接地点位上，避免设备运行振动造成线缆松脱、接触电阻增大，也能让后期检修更换电机、限位开关时，不用反复剪断重接导线。

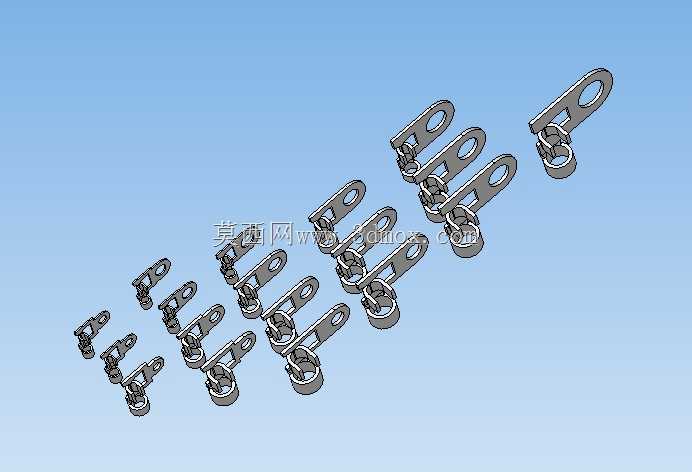

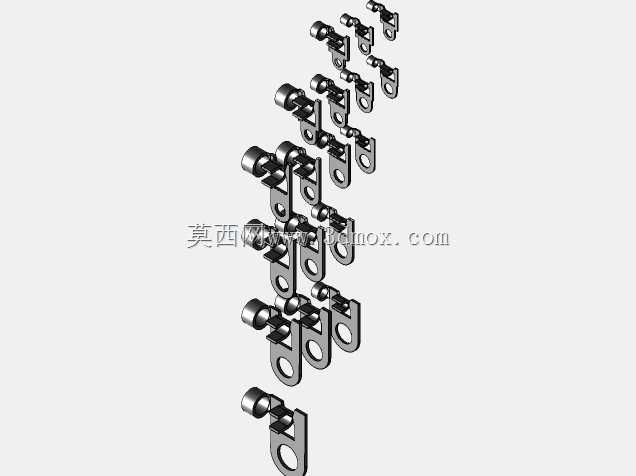

　　从结构形态看，整套零件按适配线径和安装孔位分成多组规格：下端环形抱箍的内径随电缆截面积变化，覆盖从小号控制信号线到较粗动力电缆的压接需求；上部连接片采用平直带长圆安装孔的形式，长圆孔的存在允许安装时在一定范围内调整孔距，抵消接线排预装时的位置偏差，装配工人不用强行掰弯接线片来对齐螺栓孔，能减少钣金件反复弯折产生的应力裂纹。片体与抱箍衔接处做了圆滑过渡，没有尖锐转角，既避免安装时割伤线缆绝缘层，也降低电流通过转角时的局部电阻集中问题。

　　设计这类接线件时，首先要匹配机床内部的安装边界：右侧走线槽到接线端子排的预留空间通常比较紧凑，因此接线片整体长度控制在较短区间，片体厚度在保证夹持刚度的前提下尽量减薄，多片接线端子并排安装时不会互相干涉，螺栓拧紧过程中相邻片体之间留有足够间隙，避免不同相序的导线意外短接。抱箍部分的卷圆结构在建模时需要重点保证内圆同轴度，压接模具合拢后抱箍内壁能均匀包裹电缆铜芯，不会出现局部压空、铜丝散股的情况；片体上的安装孔边缘做了小倒角，螺栓穿入时不会刮伤螺纹，拧紧后垫片与片体表面贴合面积充足，长期受机床切削振动影响也不易出现螺栓回转松动。

　　实际车间应用里，这类接线片不止用于机床原厂装配，设备改造、老旧车床电气系统升级时也会大量使用：比如更换进给伺服电机、加装冷却泵控制回路时，现场布线人员可以根据线缆粗细选取对应规格的接线片，压接后直接固定到原有接线排上，不用重新加工定制连接端子。成套排布的不同规格件也方便物料统一管理，电气装配工位可以按线束分组一次性配齐对应数量的接线片，减少工位上零散零件的分拣时间。建模过程中对每一档规格的抱箍内径、片体长度、安装孔中心距都做了参数化区分，调整线径适配范围时只需要修改对应参数即可衍生出新规格，结构上保留了卷圆抱箍与平直片体的衔接圆角，避免后续出工程图时遗漏折弯过渡处的工艺要求，也为压接工装的型腔设计提供了准确的三维参照。
