樱桃MX红轴机械键盘按键开关结构

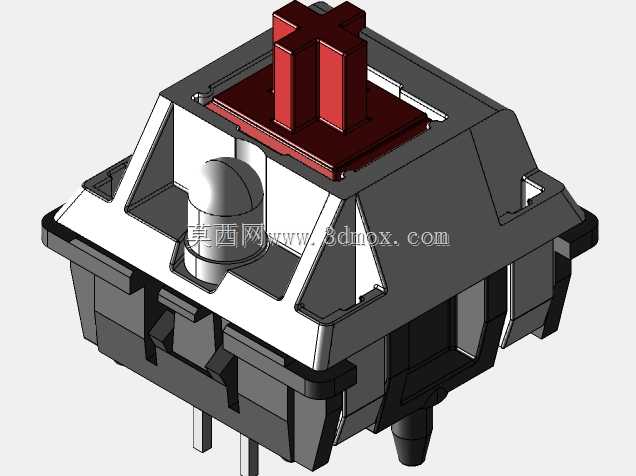

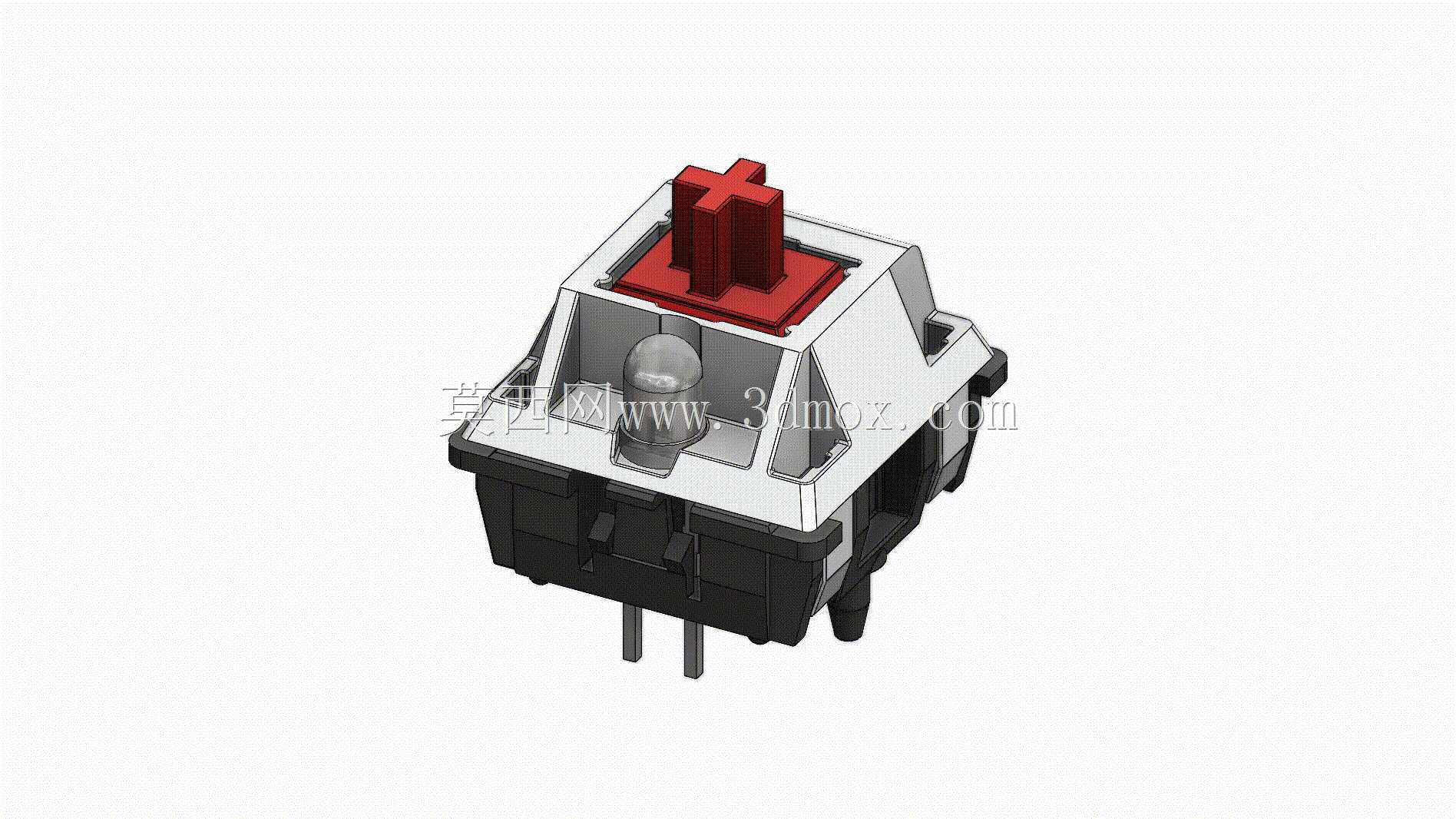

　　这套三维结构围绕机械键盘常用的十字柱按键开关展开，核心呈现轴体上盖、红色轴芯、底座、金属端子、弹性触片与内部导通件之间的装配关系。轴体采用方形外轮廓配合四角定位卡扣，上盖与底座通过侧向卡爪扣合，既保证内部零件在频繁按压下不发生错位，也便于自动化产线将轴体压入键盘钢板或PCB定位孔。红色十字轴芯从上方伸出，用于承接键帽；十字柱的尺寸和导向间隙直接决定键帽插拔手感、按压对中度以及长期使用后的晃动量。轴芯在壳体内部沿竖直方向往复运动，侧壁导向筋承担径向限位，底部与弹性动片配合，将键帽的直线行程转化为触点闭合与断开。底座下方伸出两根焊接引脚，穿过印制板后进行波峰焊或手工焊接，引脚间距和伸出长度需要兼顾板厚、焊盘布局及返修空间；两侧辅助固定柱则用于增强轴体与定位板之间的抗扭能力。

　　从使用场景看，这类轴体大量出现在桌面机械键盘、工业控制终端、数控操作面板、自助设备输入模块以及小型人机界面中。相比薄膜按键，机械轴的触发行程、反馈力度和更换维护性更稳定，适合需要高频敲击、明确触发行程和较长寿命的输入场合。红轴取向线性按压，没有明显段落台阶，手指下压过程中阻力变化平缓，在连续录入、游戏操作和长时间文字输入场景中可降低额外的段落冲击。结构设计上，轴芯、弹簧、动片、静片和外壳之间的同轴度十分关键：弹簧提供复位力，动片负责电气导通，上盖导轨控制轴芯姿态，底座则固定金属件并隔离相邻电极。任何一个零件的公差累积，都可能表现为卡滞、双击、触发不稳或引脚焊接偏斜。

　　建模时需要重点表达外壳分模线、卡扣钩形、轴芯十字槽、内部弹簧容纳腔、触点接触区以及底部引脚走向。外形边界应保留轴体四角的卡扣突出和底部插脚长度，因为键盘布局设计不仅要看单个轴体占用的方格空间，还要考虑键帽干涉、定位板开孔、LED灯位、PCB焊盘以及上方防尘罩位置。轴体顶部十字柱与键帽内爪配合，四周需留出键帽上下运动的间隙；底座下缘与PCB之间要确认金属端子折弯后不顶板，侧向卡扣也要能顺利卡入定位板。对于整机结构工程师而言，该模型可用于检查键盘面板堆叠、按键高度、轴座排布和维修拆装路径；对于电子结构设计者，则可据此核对焊盘间距、端子过孔、走线避让以及开关在板上的受力支撑。整体结构虽小，却集中体现了小型往复式输入元件在导向、导通、复位、焊接和装配方面的典型工程要点。
