Marquardt船型翘板电源开关结构

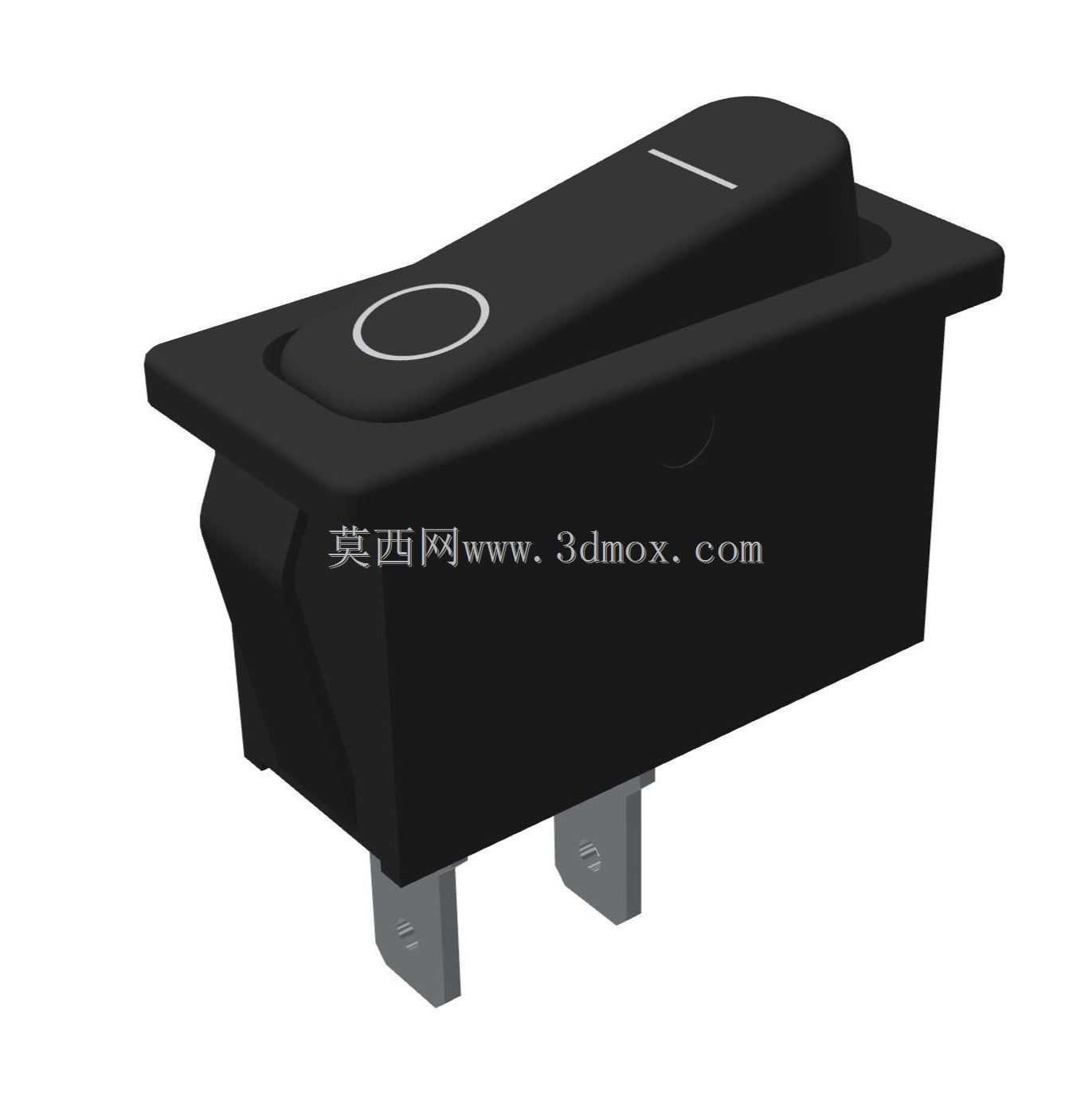

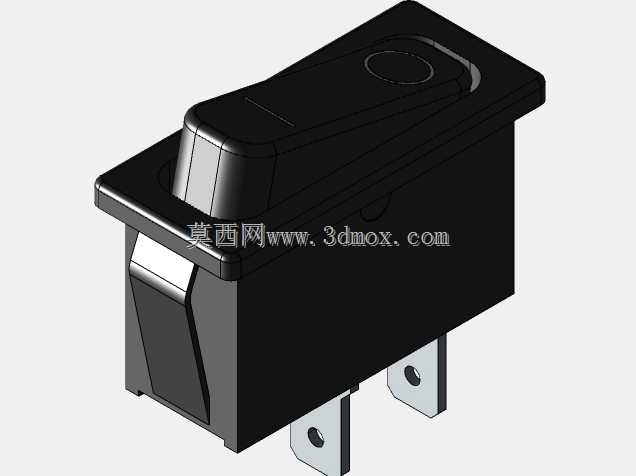

　　在各类工业控制柜、小型电动工具、台式加工设备以及民用机电产品的面板布局中，翘板式船型开关是操作人员接触频率最高的人机交互元件之一，这款Marquardt系列翘板开关的三维结构完整还原了量产元件的全部装配细节，可直接用于设备面板开孔校核、整机布线干涉检查以及操作面板的人机布局仿真。

　　从实际选型应用场景来看，这类两引脚单刀单掷开关常被布置在设备操作面板的醒目区域，操作人员通过按压翘板的两端实现主回路的通断切换，翘板表面的标识圈与横线分别对应断开与接通的操作位置，即使在车间光线不足的工况下，操作人员也可通过指尖触感快速判断开关当前状态，避免误操作。开关本体采用嵌入式面板安装结构，顶部的方形法兰边沿直接贴合面板外表面，安装时仅需在钣金或塑料面板上开出对应尺寸的矩形开孔，将开关主体从面板外侧推入开孔，依靠本体两侧的弹性卡爪卡紧面板背面，无需额外螺丝固定，装配效率远高于传统螺纹固定式开关，大幅减少面板装配的工时消耗。

　　结构设计层面，开关本体的外壳采用阻燃工程塑料注塑成型，外壳壁厚均匀，既保证插拔安装时的结构强度，也满足电气安规对爬电距离与阻燃性能的要求。底部伸出的两个金属插片为标准快接端子，可直接匹配行业通用的6.3mm插簧，接线时无需锁螺丝，将压接好导线的插簧直接推入端子即可完成电气连接，接触电阻稳定，抗振动能力强，在设备运行产生持续振动的工况下也不会出现接线松脱的问题。翘板操作件的转轴位置隐藏在外壳顶部的凹槽内，按压行程经过调校，操作时带有清晰的档位顿挫感，反馈明确，不会出现档位模糊导致的通断状态不确定问题。

　　从安装边界维度梳理，开关顶部法兰的外轮廓尺寸大于面板开孔尺寸，装配后法兰完全覆盖开孔边缘，避免面板开孔的毛刺外露，同时起到防尘防溅的辅助作用；本体伸入面板内侧的部分为近似矩形的腔体，腔体两侧预留了卡爪的弹性变形空间，布局时需要保证面板后方对应区域没有其他元器件与开关本体发生干涉，两个插片的伸出长度与中心间距完全符合快接端子的通用标准，布线时导线的弯曲半径可提前在三维装配环境中模拟，避免插簧装配后与柜体内的其他走线、支架发生磕碰。

　　在整机三维设计流程中，直接调用该开关的精准模型可以大幅提升面板设计的准确率：结构工程师在做面板开孔时无需手动测量样品尺寸，直接参考模型的开孔轮廓生成钣金切除特征，从根源上避免开孔尺寸偏差导致开关无法装配的问题；电气工程师在做布线仿真时，可依据端子的实际位置规划导线走向，预估导线长度，减少生产现场的线材浪费；人机工程设计时，还可以将开关模型放置在面板的不同操作位置，模拟操作人员的按压角度，优化操作面板的按键布局，降低长期操作的疲劳度。开关内部的动触片、弹簧等动作构件的装配关系也在模型中完整体现，工程师在做同类开关的国产化替代设计时，可直接参考其腔体布局、端子位置与操作件的运动行程，缩短元件开发的验证周期，保证自研开关的安装尺寸与市面主流元件完全兼容，降低整机产品的物料切换成本。
