带制动单元的交流伺服驱动电机结构

　　这款带制动器的交流伺服电机三维结构，面向需要高精度位置保持与动态响应兼顾的自动化传动场景，在立式进给轴、倾斜工作台、升降模组、机械手关节以及断电后不能自由滑移的机构中使用较多。普通伺服电机在使能断开后，输出轴会受负载重力或外力影响产生位移，而集成制动单元后，可在动力切断时锁定转子，避免工装下坠、工件偏移或机构误动作，这也是此类电机在机床上下料、桁架输送、包装成型和半导体设备中被频繁选用的原因。

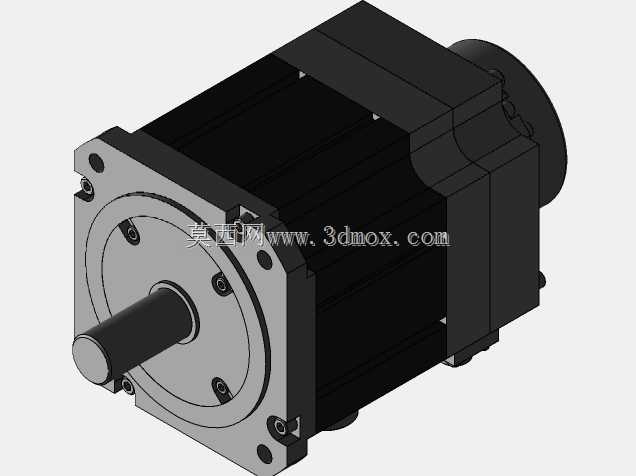

　　从结构表达上看，模型完整呈现了电机主体、前端法兰、输出轴、后端制动组件以及侧面连接器的相对位置。机身采用方形过渡壳体，散热筋沿轴向布置，既保留了伺服电机紧凑的轮廓，也为安装空间校核提供了明确边界。前端圆形法兰与止口是装配时的主要定位基准，输出轴伸出长度、键槽或光轴配合段需要在设计阶段与联轴器、同步带轮或减速器输入孔逐一核对，避免轴端干涉或锁紧位置不足。

　　制动器布置在电机尾部，与转子同轴集成。工程选型时不能只关注电机额定转矩，还需校核制动保持转矩、负载惯量、安装姿态和摩擦损耗。对于垂直轴，制动转矩通常要覆盖丝杠、滑台和工件折算到电机轴上的重力矩，并保留一定安全裕量；对于频繁启停的工位，则要结合制动响应时间、释放电压和温升条件判断，不能把制动器当作常规动态刹车长期使用。模型将尾部制动段与主电机壳体的连接关系表达清楚，便于设计者理解总长度增加后对设备后部维护空间的影响。

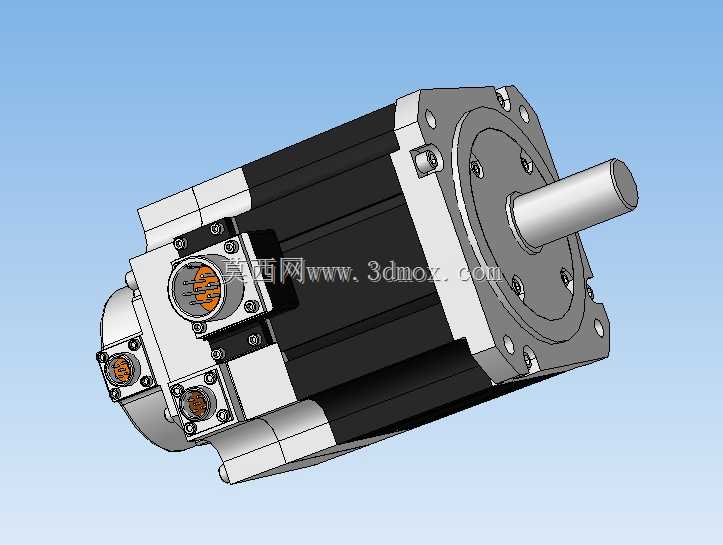

　　侧面的动力连接器与编码器连接器分区域布置，接口朝向和插头折弯半径在三维布局中尤其重要。现场布线时，动力线与编码器线通常分开走线，插头尾部还需预留弯折和插拔空间；如果电机安装在滑台或往复运动部件上，还要同步检查拖链弯曲半径、接头拉力以及随动行程中的干涉风险。模型中连接器的位置、法兰安装孔和壳体棱角都可直接用于设备总图中的间隙检查。

　　建模思路上，该结构以实际装配关系为核心：前端盖承担轴承定位和法兰安装功能，定子壳体包裹绕组与冷却结构，后端盖容纳制动部件并形成封闭防护，输出轴通过轴承支撑形成稳定回转中心。外观面虽然不是加工图纸，但各台阶、孔位、螺栓和接插件的比例关系明确，能够帮助机械工程师在方案阶段完成电机选型、支座设计、联轴器匹配和护罩轮廓规划。

　　安装边界方面，除了法兰止口和螺栓孔分布，还要关注电机本体对角尺寸、尾部编码器及制动器外伸长度、顶部或侧向接线高度。若设备内部空间狭窄，电机中心线到墙板的距离、连接器插拔方向、维修时螺栓工具空间都应在装配体中提前验证。对于与减速机直连的方案，还需核对输出轴肩、锁紧螺钉和减速机输入孔的配合长度，防止装配后电机轴顶死或抱闸摩擦。

　　整体来看，该三维结构不仅展示了伺服电机的外部形态，更把制动保持、动力输出、信号反馈和安装接口这些工程要素集中呈现出来，适合在自动化设备方案设计、轴系校核、布线规划和维护空间分析中作为数字样机参考。
