  这套轮辋三维结构面向乘用车车轮总成开发,核心作用是为充气轮胎提供刚性安装基体,把轮胎胎圈约束在规定径向与轴向位置,同时承担整车自重、路面冲击、驱动制动扭矩以及转向侧向力的传递。在整车布置里,轮辋不是孤立外观件,它介于轮胎、制动盘、转向节与悬架之间,轮缘宽度、胎圈座直径、中心孔位置、螺栓孔分布圆以及偏距都会直接影响轮胎匹配、制动间隙、轮眉空间和转向跳动边界。

  从实际使用场景看,该类轮辋多用于轿车或城市SUV的铺装路面行驶工况。车辆起步时,半轴输出的扭矩经轮毂轴承、螺栓接合面传到轮辋,再由轮辋与轮胎胎圈之间的摩擦带动轮胎滚动;制动时,制动卡钳夹紧制动盘产生的反向力矩同样通过轮辋传回轮胎接地印迹;转弯时,轮辋侧壁和胎圈座还要承受较大侧向载荷,避免轮胎在高侧向加速度下脱圈或异常滑移。因此建模时不能只追求辐条造型,必须把胎圈座、轮缘、安装法兰、螺栓孔沉台和中心定位孔作为功能结构连续表达。

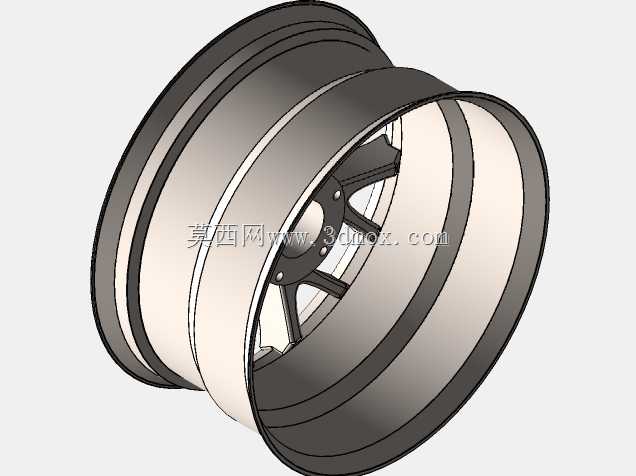

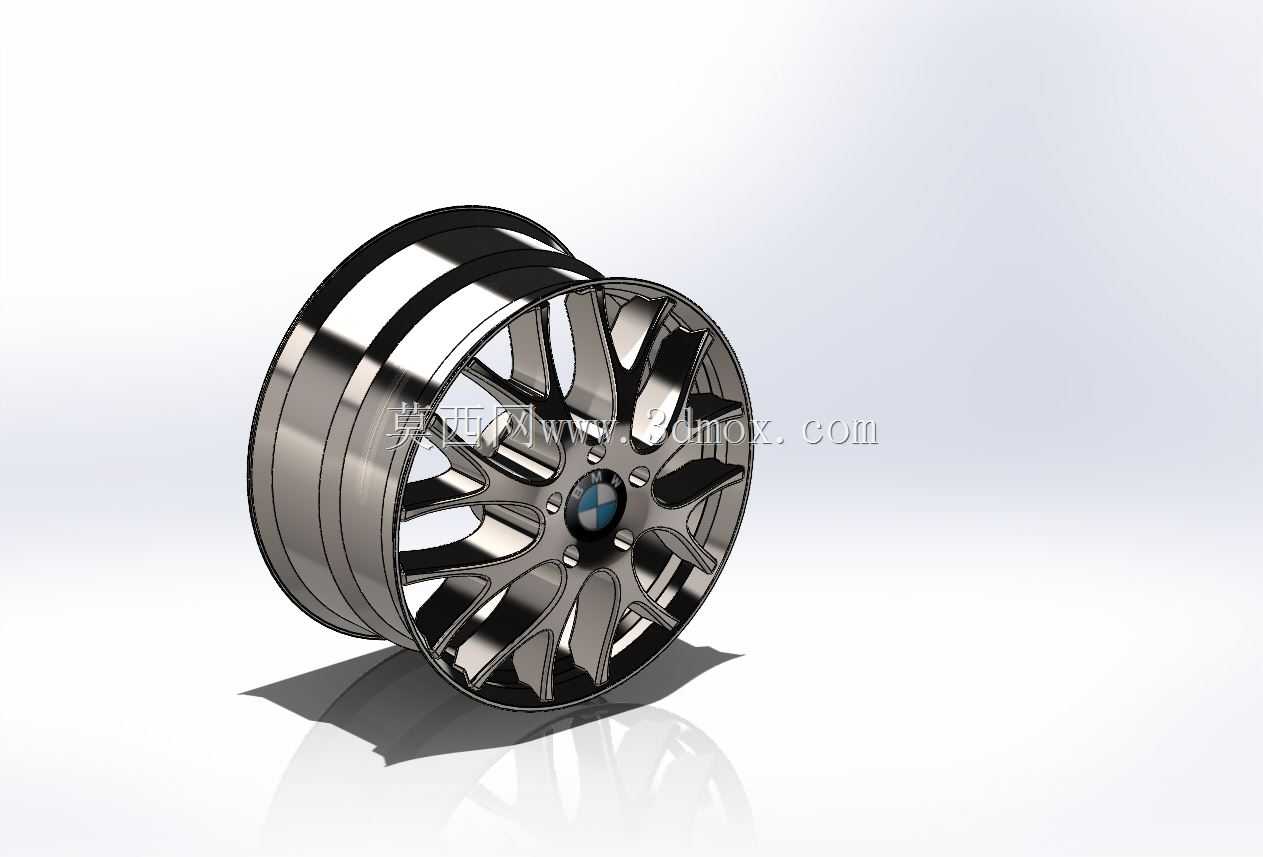

  结构上,轮辋外侧采用多辐条式轮盘,辐条从中心安装台向轮缘呈放射状展开,既形成制动系统散热通道,也让轮辋在旋转时具备较均匀的刚度分布。中心区域设置大直径中心孔,用于与轮毂轴头配合定位;周围均布螺栓孔,使车轮在装配时能够通过螺母压紧面获得可靠夹紧。轮辋桶身部分保留轮胎装配所需的轮缘和胎圈座轮廓,外侧轮缘用于约束轮胎外胎圈,内侧轮缘则在轮胎充气和侧向受力时限制胎圈位移。模型中轮辋表面采用高亮金属质感表达,可用于检查曲面光顺性、辐条分模趋势以及整车外观匹配效果。

  设计思路上,轮辋需要在轻量化、刚度、疲劳寿命和制造工艺之间取得平衡。辐条数量和截面厚度决定轮盘的弯曲刚度与径向刚度,若辐条过于单薄,车辆经过坑洼路面时容易在窗口根部产生应力集中;若材料堆积过多,则会增加非簧载质量,影响悬架响应和燃油经济性。轮辋桶壁厚度也要兼顾铸造或锻造工艺可行性,壁厚突变会在冷却收缩时形成缩松风险,窗口转角处应保持合理圆角,使应力沿辐条表面平顺扩散。中心安装台附近通常是载荷传递最集中的区域,螺栓孔周围需要足够的压紧面积,避免螺母锁紧后局部压陷。

  外形尺寸与安装边界是该类零件建模的重点。胎圈座公称直径必须与轮胎内径匹配,轮辋宽度决定轮胎可安装的断面宽度范围;偏距影响轮辋中心面相对于安装面的位置,偏距选择不当会使轮胎外移擦碰轮眉,或内移干涉减振器、卡钳与下摆臂。螺栓孔数量、分布圆直径和螺母座角度需要与轮毂轴头完全一致,中心孔直径则承担装配同轴定位作用。若用于整车校核,还应在三维环境中检查制动盘外圆、卡钳本体、气门嘴、平衡块以及轮胎最大转向角之间的间隙,尤其在悬架全压缩和全伸长状态下,轮辋内桶不得与制动或转向部件发生接触。

  从工艺角度看,铝合金轮辋常见成型方式包括低压铸造、锻造与旋压。轮辋桶身较适合通过旋压提高材料致密度和周向强度,轮盘辐条则需要兼顾造型脱模和刀具加工可达性。螺栓孔、中心孔和气门嘴孔属于后加工特征,建模时应体现明确的轴线和加工基准;轮缘外侧可预留轮胎拆装时的接触区域,表面不应存在影响胎圈密封的尖锐缺陷。散热窗口的形状不仅影响外观,也决定制动热空气排出路径,窗口过窄会降低卡钳散热能力,窗口过大则可能削弱轮盘扭转刚度。

  在三维建模过程中,轮辋适合采用旋转基础特征与辐条阵列特征结合的方式构建。先依据胎圈座、轮缘和桶身轮廓建立回转体,再绘制单根辐条截面并绕中心阵列,随后处理中心孔、螺栓孔、气门嘴孔和圆角过渡。完成实体后,可通过截面检查轮辋宽度、内桶深度、法兰厚度和辐条根部高度,也可将轮胎、制动盘、卡钳和转向节装入装配体,进行运动包络与干涉检查。对于结构分析人员,该模型还可作为轮辋弯曲疲劳、径向疲劳和冲击工况的前处理几何,重点观察辐条窗口、螺栓孔周边和轮缘过渡区的应力分布。

  整体而言,该轮辋结构既承担轮胎支承与密封定位功能,也影响车辆操控、制动散热、外观风格和装配边界。准确的三维表达能够帮助设计人员在轮胎选型、底盘间隙校核、轮辋工艺制定和轻量化优化之间建立统一几何依据,避免后期样件装配时出现卡钳干涉、胎圈匹配不良或安装偏距错误等工程问题。
