面板固定式TypeC母座焊接安装结构

项目分类:通用机械零部件 发布时间:2024-01-09 ID:719969
  • 面板固定式TypeC母座焊接安装结构
  • 面板固定式TypeC母座焊接安装结构
  • 面板固定式TypeC母座焊接安装结构
  • 面板固定式TypeC母座焊接安装结构
  • 面板固定式TypeC母座焊接安装结构

  这款壁挂式USB Type-C母座结构,核心是把常规板载贴片的Type-C连接器改造为可直接固定在设备面板、钣金壁板上的外接接口组件,在工业控制柜、小型测试治具、桌面DIY电源、电池组外接充放电端口这类场景里非常实用。日常做设备外壳接口开孔时,普通板载Type-C母座要么需要在PCB上预留伸出位置、靠外壳开孔避让,要么额外加装转接延长线,不仅装配公差难控制,频繁插拔后还容易出现母座松脱、PCB焊盘被扯裂的问题,这款带一体式安装法兰的结构就直接解决了这个痛点。

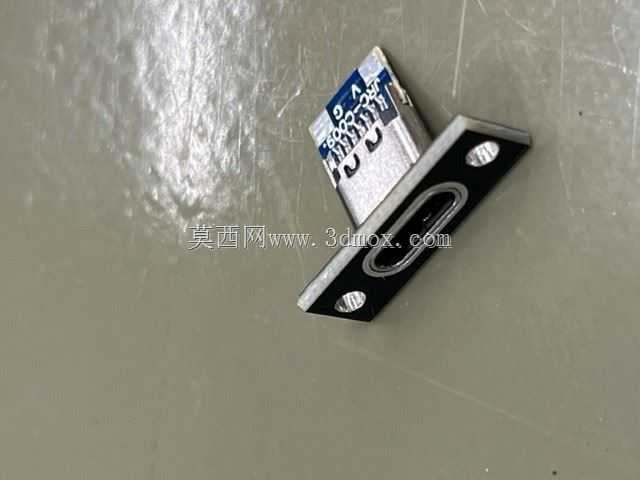

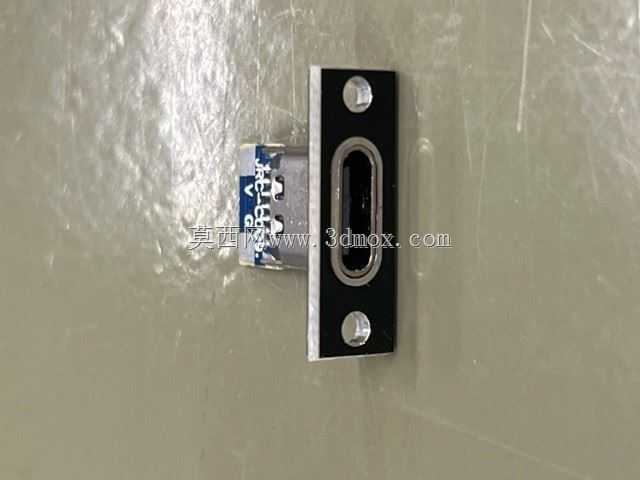

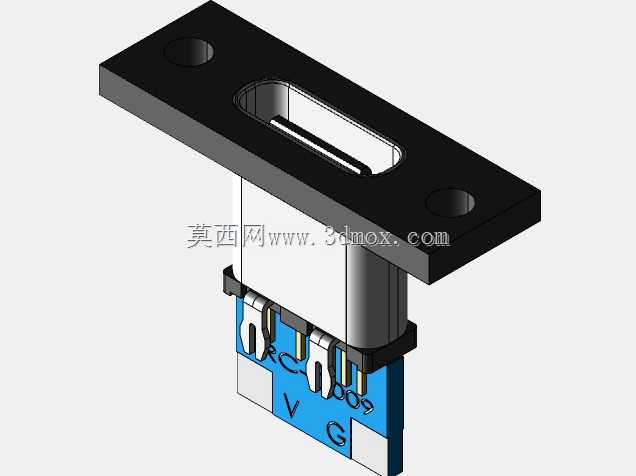

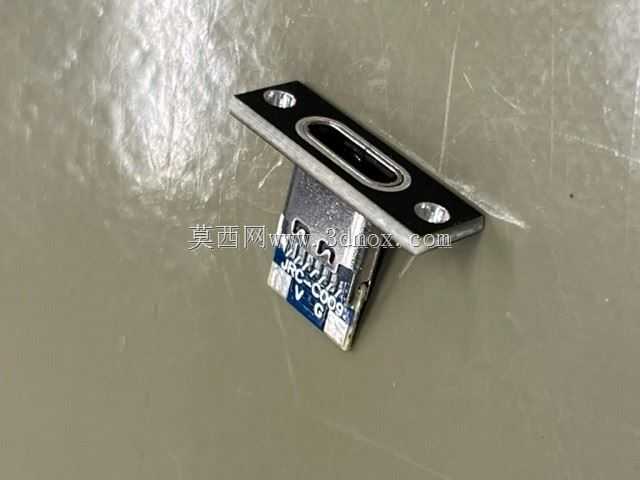

  从结构组成来看,整套件分为三个核心部分:上方的黑色安装固定法兰、中部的Type-C母座金属屏蔽壳体、下方伸出的焊接端子与绝缘基座。安装法兰做了长圆形的中央避让槽,刚好供Type-C母座的插接端从中穿出,法兰两端预留了两个沉头安装孔,锁付时螺丝头可以完全沉入法兰表面,不会突出刮蹭外接插头;法兰和母座基座之间做了限位台阶,装配时母座从法兰背侧卡入,台阶面顶住法兰背面,既限制母座轴向窜动,也能承受插头插拔时的轴向推力,不会把力直接传导到下方焊接端子上。

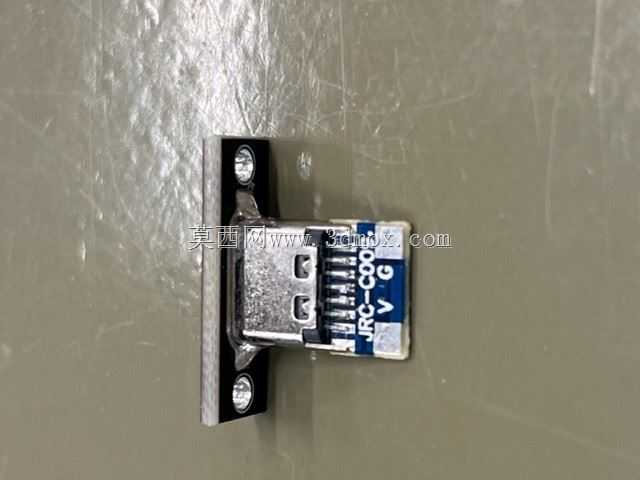

  设计思路上没有采用市面上常见的塑料固定支架,而是把安装法兰和母座的定位配合做了刚性约束:母座金属外壳和法兰槽位之间预留了小间隙配合,既方便组装时对位,也能在插拔受力时把侧向力通过法兰传递到设备壁板,而非焊脚。下方的焊接端子特意做了分色标识,绝缘基座上直接丝印了V、G标识,对应电源正负极,其余信号端子按Type-C标准引脚顺序排列,用户既可以直接把电源线焊接在Vcc和GND引脚,作为纯供电的充电接口使用,也可以把全部信号引脚引出,做成USB2.0/3.2的数据传输接口,适配不同的使用需求。

  实际安装边界方面,法兰整体为长条形平板结构,厚度较薄,贴装在面板外侧时仅需在壁板上开出对应母座插接段的矩形避让孔,两端的螺丝孔位可以根据面板厚度选配M2或者M2.5的沉头螺丝,从外侧或者背侧锁付都可适配。母座插接端伸出法兰正面的高度控制在标准Type-C插头的插入导向范围内,插头插入后屏蔽壳和法兰槽口之间留有均匀缝隙,不会出现插头外壳蹭到安装板的情况。下方焊接端子伸出绝缘基座的长度预留了足够的焊接操作空间,无论是直接焊接导线,还是搭配小尺寸PCB做引脚转接,焊枪操作都不会和安装法兰发生干涉。

  在工业现场使用时,这类接口常被用在小型自动化设备的外置调试端口:设备外壳钣金厚度1.5-3mm都可以适配,不需要在外壳内部额外做PCB支撑柱来固定接口,装配工序里只需要先把母座卡入法兰、从面板外侧穿入避让孔,在背面上紧两颗固定螺丝,再完成端子接线即可,后期维护时如果接口磨损,只需要拆下两颗螺丝就能更换母座,不需要拆解整机内部的PCB板。针对电池组应用场景,直接在绝缘基座上标识电源正负极,也能避免焊接时引脚接反,省去了反复核对引脚定义的步骤,端子的载流能力可以满足常规小功率充电、5V供电的使用需求,金属屏蔽壳全程和安装法兰贴合,也能起到一定的电磁屏蔽作用,减少设备内部信号对USB通讯的干扰。

  建模过程中所有配合面都按实际装配公差做了预留:法兰中央槽和母座外壳的配合间隙、安装孔的沉头深度、端子之间的绝缘间距都符合连接器的安全规范,没有出现结构干涉,插拔行程内所有运动部件都不会和安装壁板产生摩擦,整体结构紧凑,不需要额外占用设备内部的纵深空间,非常适合空间局促的小型手持设备、桌面仪器的接口改造。
