LMS2系列电动线性直线滑台模组

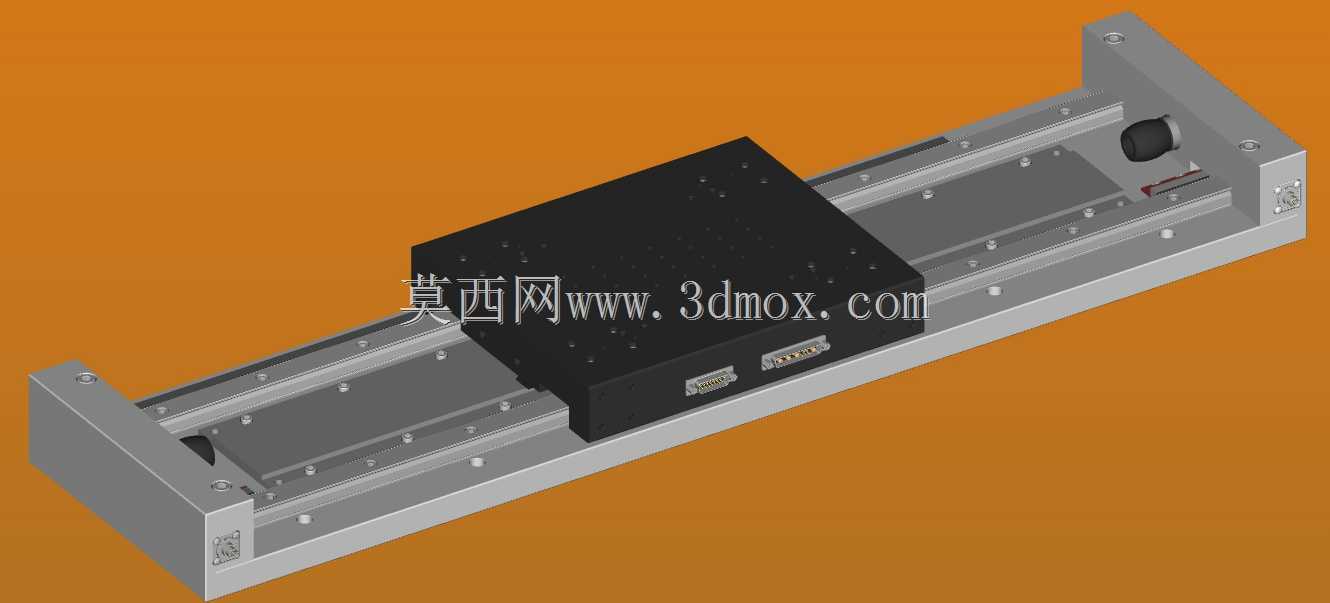

　　这款线性滑台模组是精密传动场景中常用的直线执行部件，整体采用封闭式铝型材基座搭配内嵌式双导轨结构，滑台台面预留标准化安装螺孔阵列，可直接搭载视觉检测相机、点胶阀、焊枪、取料吸盘等末端执行部件，在3C电子组装生产线、小型工件分拣工位、实验室精密检测平台、激光打标设备进给轴等场景中应用广泛。从结构设计逻辑来看，该模组将传动组件与导向组件完全集成在一体化基座内，侧面预留的电气接口可直接对接伺服电机或步进电机的动力输出端，无需额外设计传动转接支架，能大幅缩短设备开发阶段的结构设计周期。基座两侧的安装边采用等距沉孔设计，可直接通过内六角螺栓固定在设备台面或铝型材框架上，安装时需注意保证基座安装面的平面度公差控制在0.02mm以内，

　　避免基座受迫变形导致导轨运行卡滞、重复定位精度下降。滑台的运动部分采用黑色阳极氧化处理的台板，既可以降低表面反光对周边光电传感器的干扰，也能提升台板表面硬度，减少安装末端执行器时的磕碰划伤。需要注意的是该模型未标注实际加工尺寸，所有配合面的公差、导轨预压等级、丝杆导程参数都需要根据实际负载、运行速度、定位精度要求重新核算选型，不能直接套用模型尺寸进行零件加工。在实际选型应用中，这类线性模组的有效行程、负载能力、运行速度三个核心参数需要匹配设备的动作节拍要求，水平安装时侧向负载不能超过导轨额定动载荷的15%，垂直安装时必须额外加装制动装置防止断电滑台坠落。模组的两端均设计有限位硬挡块，可在软限位失效时提供机械防护，

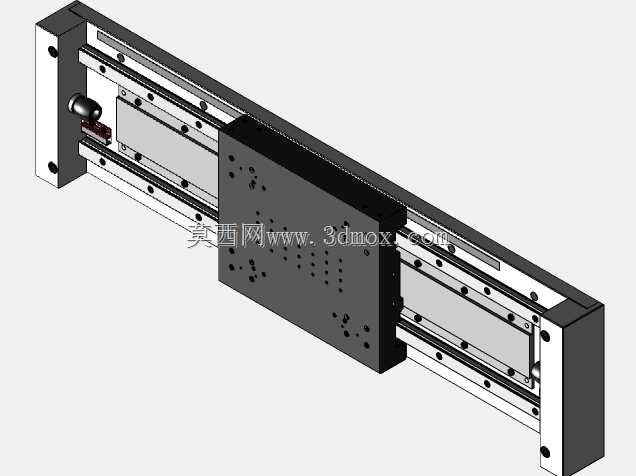

　　避免滑台超程脱出造成设备损坏。从建模细节来看，该模型完整还原了模组的外部安装特征、接口位置、滑台与基座的相对运动关系，可用于设备整体布局的干涉检查、动作模拟演示，帮助结构工程师在设计阶段验证模组与周边机架、管线、其他运动部件的空间间隙是否合理，提前规避装配干涉问题。
