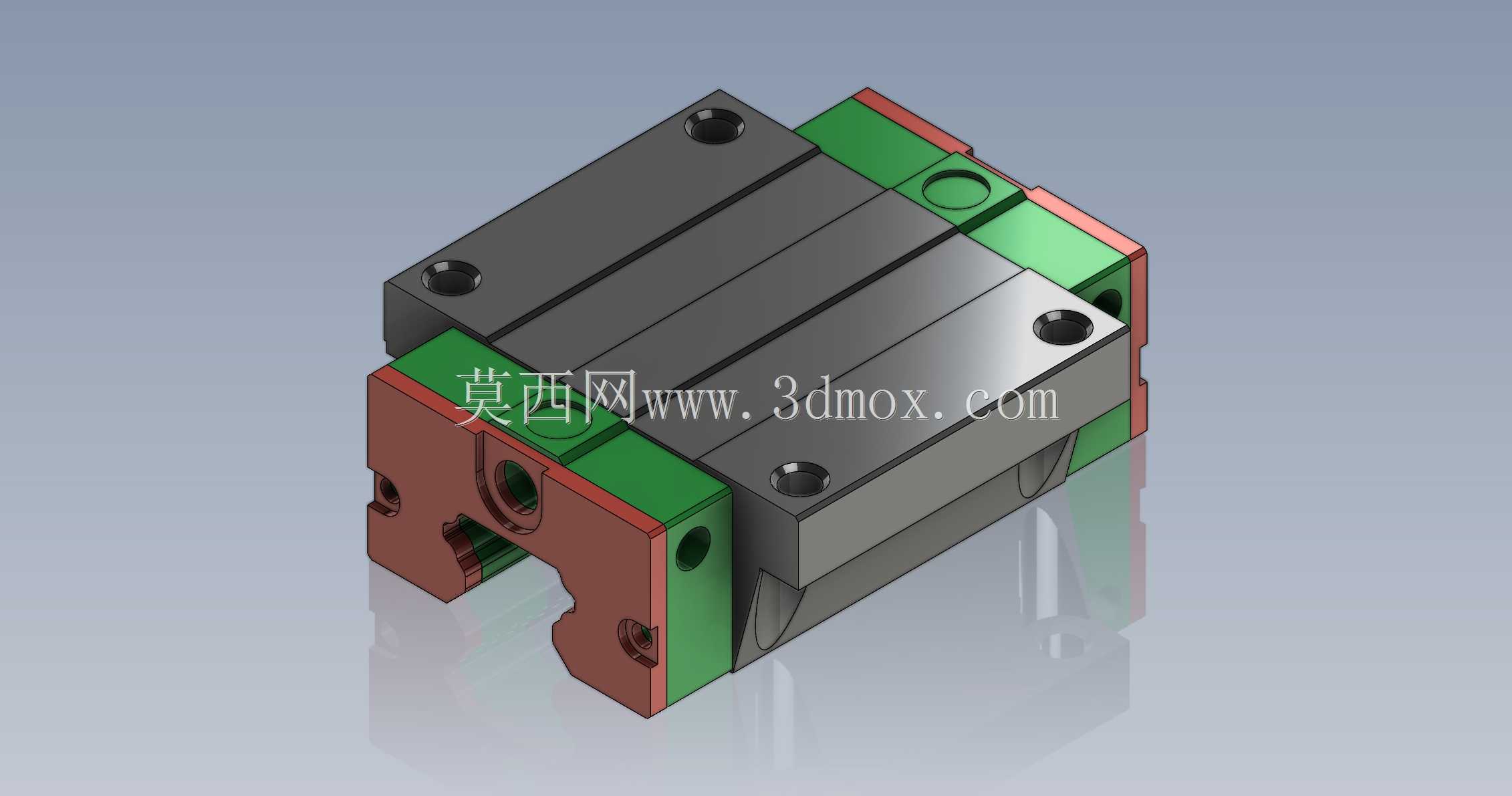

HGW20型法兰式直线导轨滑块结构设计

　　这款HGW20规格的直线导轨滑块，是线性传动场景里应用极广的标准部件，日常在数控车床进给轴、立式加工中心XYZ传动单元、自动化点胶设备移动平台、激光切割机横梁行走机构里都能见到同规格产品的身影，核心作用是支撑运动部件沿指定导轨方向做高精度往复直线运动，相比传统滑动导轨结构，它依托内部滚珠的滚动摩擦实现传动，摩擦阻力仅为滑动结构的五十分之一，能大幅降低驱动端的动力损耗，低速运行时也不会出现爬行现象，可长期保持稳定的运动精度。

　　从结构设计逻辑来看，这款滑块采用法兰型安装基体，主体为合金钢材质经淬火处理，硬度可达HRC58-62，能承受足够的径向载荷与倾覆力矩，适配多方向受力的安装场景。滑块内部设计有四列圆弧滚道，滚珠在滚道与导轨之间形成闭环循环，两端的端盖内置滚珠回流通道，配合密封端盖的双唇防尘结构，能阻挡加工过程中产生的切屑、切削液、粉尘进入滑块内部滚道，避免滚道出现点蚀、磨损提前失效。滑块侧面预留有油嘴安装位，可定期注入润滑脂，维持滚珠与滚道之间的油膜，降低长期运行的磨损量，延长整体使用寿命。

　　在安装边界与尺寸适配方面，这款滑块适配20规格的标准直线导轨，安装孔位采用法兰式通孔设计，可直接通过内六角螺栓固定在移动工作台上，无需额外加工安装沉台，能降低安装面的加工难度。滑块的总长度、宽度、安装孔距均遵循行业通用标准，可直接同规格替换市面同型号产品，无需修改周边安装结构。设计过程中对滑块的预压等级做了标准化处理，普通传动场景选用微预压即可消除反向间隙，高精度加工场景可选用中预压等级提升整体刚性，同时不会大幅增加滚动阻力。滑块两端的密封件采用耐磨丁腈橡胶材质，长期往复运动也不会出现过度磨损，能适应车间内多粉尘、有少量切削液飞溅的工况，在木工机械、玻璃切割设备这类粉尘较大的设备上也能稳定运行。

　　实际选型应用中，这类滑块通常成对安装在平行导轨上，单根导轨可根据行程长度配置多个滑块，承载大重量工作台时可适当增加滑块数量分散载荷。安装时需要保证两根导轨的平行度公差在0.02mm/1000mm以内，导轨安装面的平面度公差不超过0.01mm，避免滑块运行时出现卡滞、异响，加速滚道磨损。这款滑块的结构设计充分考虑了现场安装维护的便利性，更换时只需松开安装螺栓即可将滑块从导轨上取下，无需拆解整条导轨的两端限位结构，能大幅缩短设备维护的停机时间。
