四旋翼航拍巡检无人机结构设计

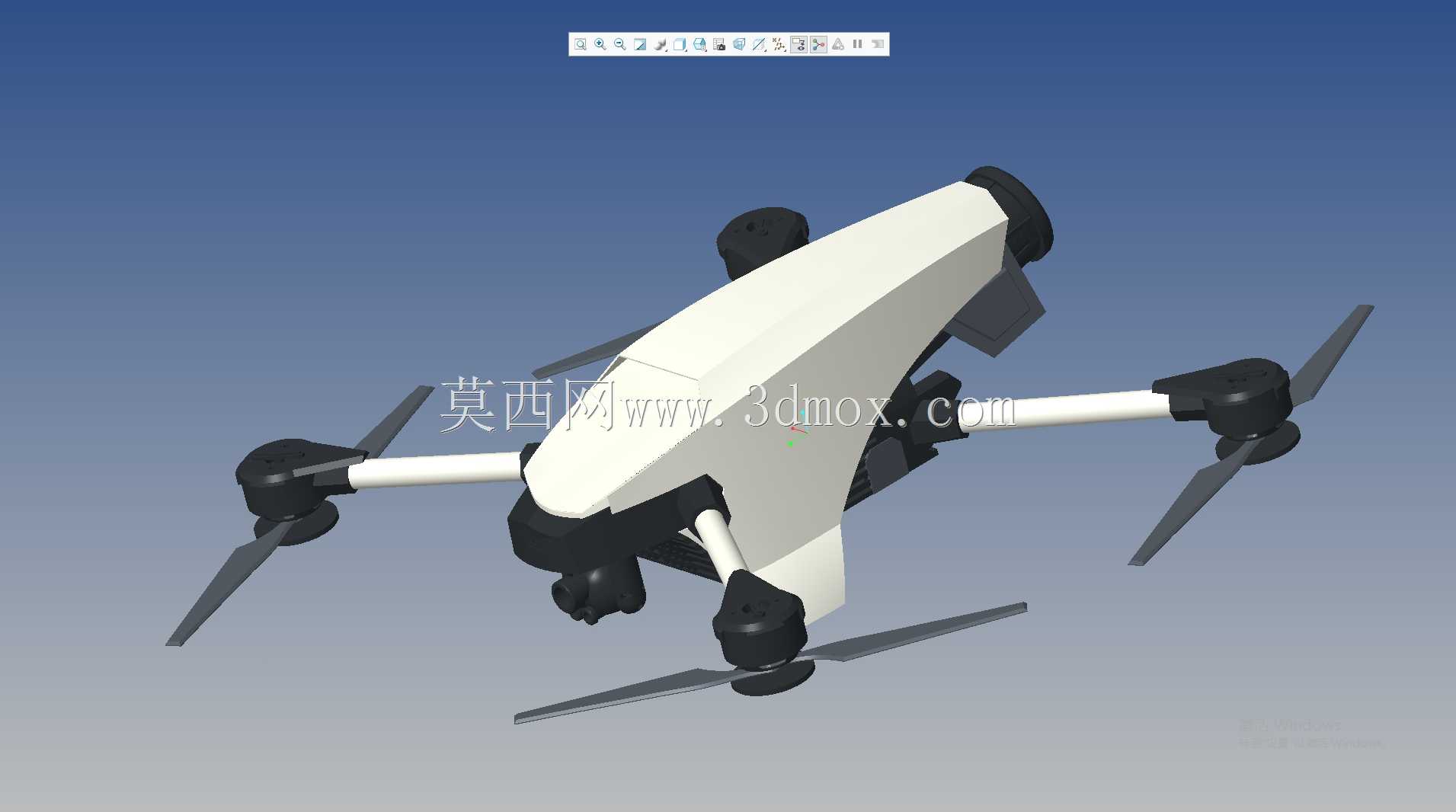

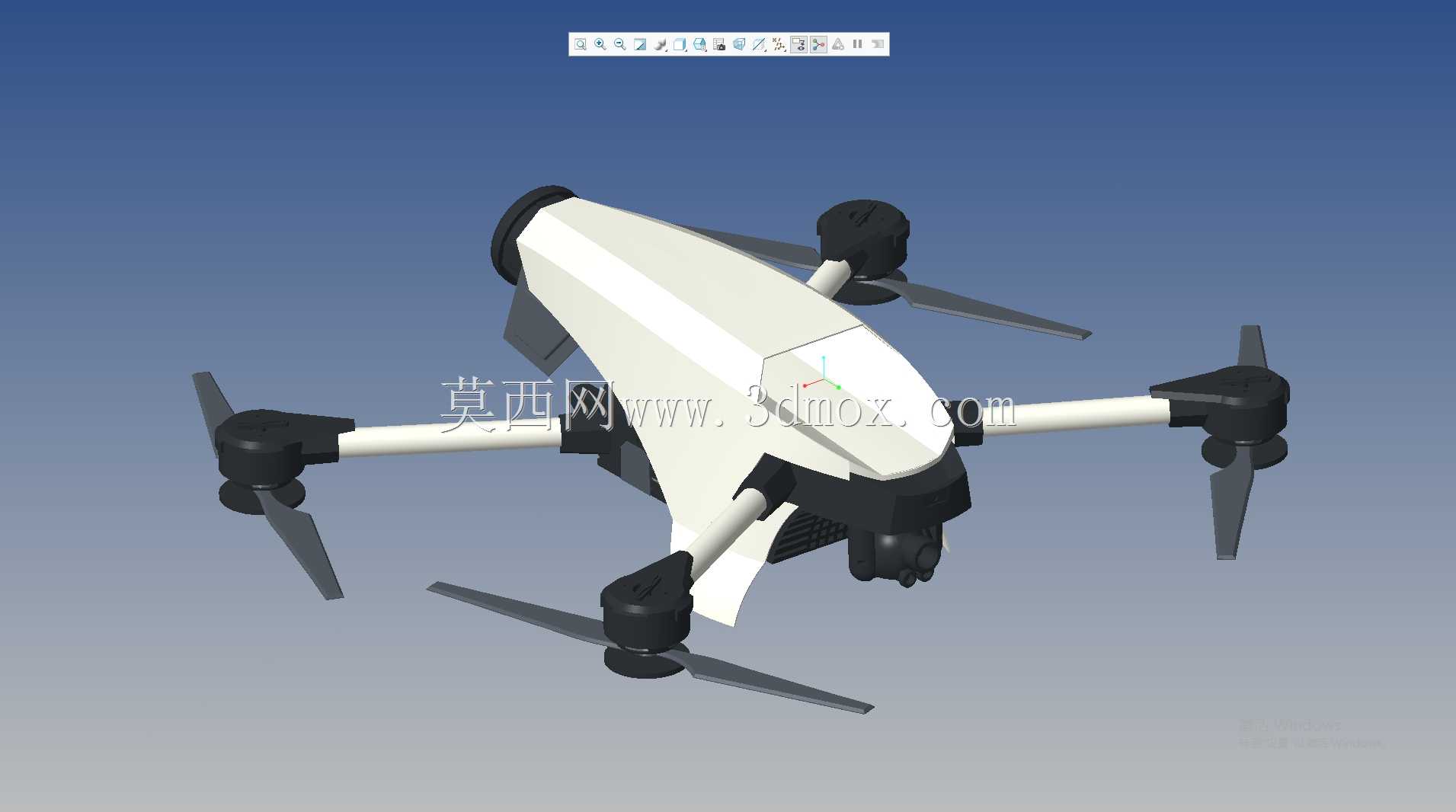

　　这款四旋翼飞行器的结构设计，核心围绕低空作业场景的实际需求展开，在民用航拍、电力线路巡检、农林植保勘测、应急现场侦查等场景中，这类旋翼飞行器可快速完成起降，无需专用跑道支持，能在狭小空间内完成悬停、低速巡航、定点观测等动作，适配复杂地形下的作业需求。从结构布局来看，采用X型四旋翼排布，四个机臂从中心机身向外等角度延伸，机臂末端的电机安装座预留了标准动力组件的安装孔位，可适配不同规格的无刷电机与螺旋桨，机臂与中心机身的连接位置做了加强筋过渡，避免飞行过程中机臂受振动载荷出现疲劳断裂。中心机身采用流线型上壳设计，上窄下宽的曲面造型可降低飞行过程中的正面风阻，机身前部预留了光电吊舱的安装空间，可挂载可见光相机、红外热成像模组等任务载荷，

　　吊舱安装位设置了减震连接结构，可过滤旋翼转动带来的高频振动，保证成像设备的画面稳定性。机身内部预留了飞控板、电池仓、电调、信号接收模块的安装腔室，各腔室之间设置了走线槽，可规整排布动力线与信号线，避免线路缠绕干扰飞控信号，电池仓采用快拆结构设计，可在作业间隙快速更换动力电池，减少地面等待时间。起落部分未设置外置固定起落架，而是利用机臂下方的结构凸台作为着陆支撑，可在平整硬质地面完成起降，同时减少外置起落架带来的风阻与额外重量，若需在复杂不平整地面起降，也可在凸台位置加装扩展起落架组件，安装孔位已在结构上预留。旋翼采用两叶螺旋桨设计，每个旋翼的旋转平面与相邻旋翼保持足够安全间距，避免桨叶转动时出现干涉，

　　电机安装座的角度做了微小的外倾设置，可提升飞行过程中的姿态稳定性，降低飞控系统的姿态修正压力。整机的重心设计落在四个旋翼围成的几何中心偏下位置，可提升飞行时的抗风能力，在3-5级风的户外场景下仍能保持稳定悬停，机身外壳的曲面分件考虑了后期维护的便利性，上壳与下框架采用卡扣加少量螺丝的连接方式，无需复杂工具即可拆开检修内部组件。从安装边界来看，机臂展开后整机的外接圆直径控制在常规便携收纳箱的容纳范围内，机臂可采用折叠式结构替换（当前模型为展开状态结构），折叠后整机尺寸可缩小一半，方便单人携带转场。结构设计过程中对各部件的重量做了配平考量，每个机臂的重量误差控制在极小范围内，避免因重量不对称导致飞行时出现动力损耗增大、姿态偏移的问题，机身材质可选用高强度工程塑料或碳纤维复合材料，在保证结构强度的前提下尽可能降低整机自重，提升有效载荷能力与续航时间。
