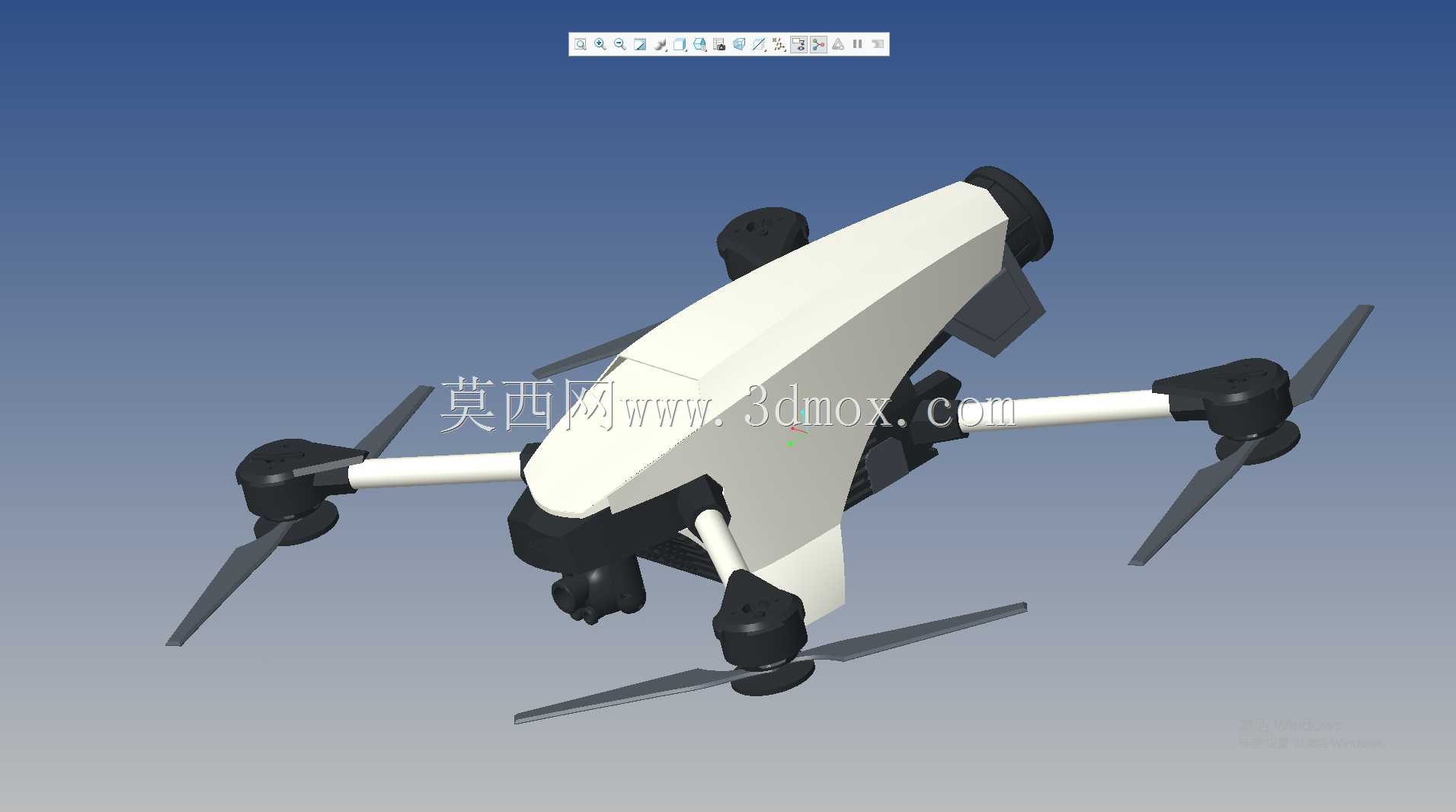

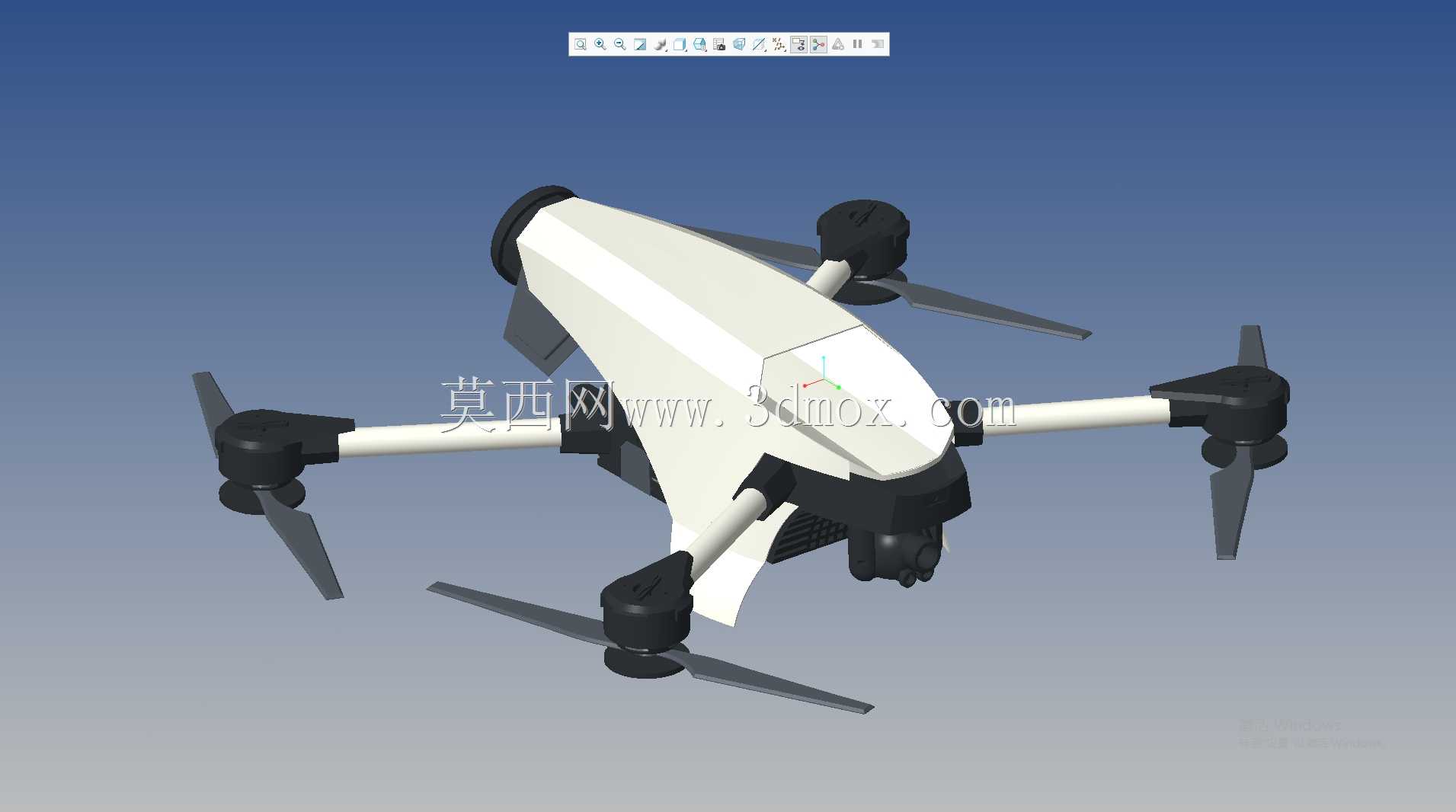

四旋翼航拍作业无人机结构设计方案

　　下部挂载位专门适配小型三轴云台相机，挂载接口采用标准快拆结构，安装孔位间距匹配主流消费级航拍云台的固定尺寸，不需要额外做转接件即可完成装配，快拆结构的锁紧行程做了限位设计，安装到位后会有明确的触感反馈，避免作业过程中出现挂载脱落的问题。四根机臂采用圆管截面结构，材料选型上优先考虑碳纤维管材的应用场景，圆管结构在相同重量下的抗扭、抗弯表现优于方形截面臂，在做急停、转向飞行动作时，机臂的形变量可以控制在0.5mm以内，不会因为机臂抖动导致螺旋桨的旋转平面出现偏移，影响升力输出效率。机臂与机身主体的连接位置做了加强筋过渡，避免长期起降振动导致连接位置出现应力集中断裂的问题，每个机臂末端的电机安装座设计了1.5度的内倾角度，这款四旋翼无人机的结构设计，核心围绕低空航拍、小型航测作业场景展开，在做整机结构排布时，首先要平衡的是飞行稳定性与载荷容纳空间的矛盾。从实际作业需求出发，机身上部采用流线型一体化壳体设计，并非单纯追求外观质感，更多是为了降低低空飞行时的风阻系数，尤其是在3-5级侧风环境下作业时，顺滑的曲面壳体可以减少紊流对机身姿态的干扰，避免航拍画面出现高频抖动。机身中部的核心舱段做了分层结构设计，上层预留飞控模块、电池组的安装位，安装边界严格按照常用2200mAh 4S锂电池的外形尺寸做限位卡槽，卡槽周边预留2mm的缓冲间隙，可粘贴EVA泡棉缓冲垫，抵消飞行过程中的振动传递，避免飞控陀螺仪因振动出现姿态解算偏差。

　　这个角度参数是经过多轮飞行仿真验证的，既可以提升整机的姿态响应速度，又不会额外增加飞行时的功率损耗。起落架部分采用轻量化的支腿结构，支腿的高度预留了足够的离地间隙，保证云台相机在起降过程中不会接触地面，同时起落架的安装位置避开了下视传感器的探测范围，不会对定位、避障模块的信号造成遮挡。螺旋桨采用折叠式结构设计，桨叶的折叠转轴带有限位阻尼，飞行时在离心力作用下可以自动展开到位，收纳时可以将桨叶贴合机臂折叠，大幅缩小整机的收纳尺寸，方便外出作业时携带运输。整机的重心位置严格控制在机身几何中心偏下5mm的位置，这个重心排布可以让飞行器在姿态调整时拥有更好的自稳特性，即使遇到突发的气流扰动，飞控系统也可以用更小的动力输出完成姿态修正，

　　延长单次作业的续航时间。在做结构细节设计时，所有壳体的拼接位置都做了止口结构，既可以提升装配精度，又能阻挡小雨天气下的雨水渗入核心舱段，满足小雨环境下的短时作业需求，壳体上的散热孔位都开设在机身背风面，避免飞行时气流直接将灰尘、雨水吹入舱内。机臂内部预留了走线槽，电调与电机的连接线可以完全收纳在机臂内部，不会外露在气流中，既减少了飞行风阻，也避免线材在长期振动下出现磨损断裂的问题。电机安装座的位置预留了电调的安装空间，电调可以直接固定在电机座下方，借助飞行时的气流完成被动散热，不需要额外设计散热结构，就能保证电调在大油门输出时的工作温度处于合理区间。整机的装配逻辑采用模块化设计，机臂、起落架、云台挂载、电池舱都可以单独拆卸更换，

　　作业过程中如果某个部件出现损坏，不需要拆解整个机身即可完成快速更换，降低野外作业的维护难度。电池舱的舱门采用滑扣式锁紧结构，单手即可完成电池的更换操作，更换电池的时间可以控制在10秒以内，提升外场作业的效率。在做外形尺寸管控时，整机展开后的对角轴距控制在350mm级别，这个尺寸区间既可以保证足够的升力冗余挂载云台相机，又不会因为尺寸过大导致在狭小空间作业时出现碰撞风险，折叠后的收纳尺寸可以放入常规的双肩背包隔层，不需要配备专门的防护箱即可完成转运。机身壳体的壁厚设计为1.5mm，在保证结构强度的前提下尽可能降低自重，整机空机重量可以控制在800g以内，搭配常规动力电池可以实现20分钟以上的有效作业时长，满足单架次小范围航测、航拍的作业需求。
