多色切换按动式水性书写笔结构设计

　　日常办公、现场技术记录、多色标注场景里，单支笔反复换色或者携带多支笔的痛点一直存在，这款多色按动水性笔的结构设计，就是围绕一线记录场景的实际需求展开的。从结构逻辑上看，笔身内部集成了多根独立的水性笔芯储水腔，每根笔芯对应顶部一个独立的按动锁止按键，不同按键采用差异化的色彩标识，和对应笔芯的书写颜色一一对应，按下对应按键时，对应的笔芯会通过内部的导向滑槽伸出笔嘴位置，同时锁止结构会卡住笔芯的限位台阶，保持书写伸出状态，再次按下该按键时，锁止结构脱开，笔芯在内部复位弹簧的作用下收回笔身内部，不会出现多根笔芯同时伸出刮蹭纸面的问题。

　　设计过程中首先考虑的是手持握持的人机尺寸，笔身握持段采用软胶包覆结构，直径控制在12mm左右，符合成年人手持书写的握持弧度，长时间记录不会产生明显的硌手感，笔身总长度控制在145mm，收起状态下可以轻松放入工装口袋、笔记本笔插位，不会因为长度过长凸出影响日常携带。笔身上部的按键布局采用圆周均布设计，每个按键的按压行程控制在3mm，按压力度设置在15N左右，既不会因为力度太轻出现误触伸出，也不会因为按压力度过大导致单手切换颜色时操作费力。

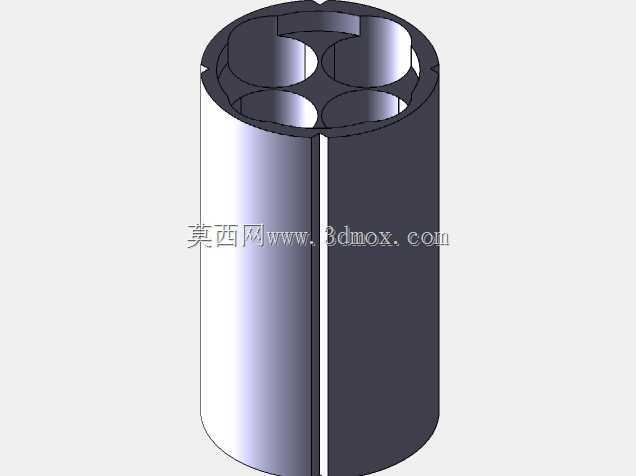

　　内部的导向结构采用一体式注塑成型的滑槽筋位，每根笔芯对应独立的滑槽，滑槽和笔芯的配合间隙控制在0.1mm，既保证笔芯伸缩过程顺畅无卡滞，也避免间隙过大导致书写时笔芯晃动，出现笔迹断墨、线条歪斜的问题。笔嘴位置采用锥形收窄结构，出口处设置有耐磨的金属导向圈，笔芯伸出时笔尖从导向圈中心穿出，金属导向圈可以避免长期使用后塑料笔嘴磨损，导致笔尖定位偏移的问题，同时锥形收窄的结构可以保证书写时的视线无遮挡，方便对准记录位置，尤其是在图纸标注、小字号记录场景下，视线遮挡的问题会直接影响记录效率。

　　储水结构方面，每根笔芯采用独立的密封储墨管，储墨管和笔尖的引水芯采用过盈配合密封，避免不同颜色的墨水串色，同时笔身顶部对应每个储墨管的位置设置有微小的气压平衡孔，平衡孔内部贴有透气不透水的高分子膜，既可以平衡储墨管内外气压，保证墨水出水顺畅，也不会出现笔身倒置、晃动时墨水漏出污染衣物或者图纸的问题。笔夹结构集成在笔身上部的侧方，采用弹性金属片外包塑料的结构，夹持厚度范围在0.5mm到5mm之间，可以稳定夹持在工装口袋边缘、笔记本封皮、图纸夹上，日常走动时不会轻易脱落。

　　从装配逻辑上看，整笔采用模块化设计，笔身分为上盖、中筒、握持套、笔嘴四个主要部件，部件之间采用卡扣连接，不需要额外的紧固件，装配时可以先将所有笔芯、复位弹簧、锁止按键依次装入中筒的对应滑槽内，再依次扣合上盖、笔嘴，最后套上握持段的软胶套即可完成整笔装配，生产装配效率高，后期如果出现单根笔芯墨水耗尽的情况，也可以拆开笔嘴更换对应颜色的笔芯，不需要整体丢弃整支笔，降低长期使用成本。

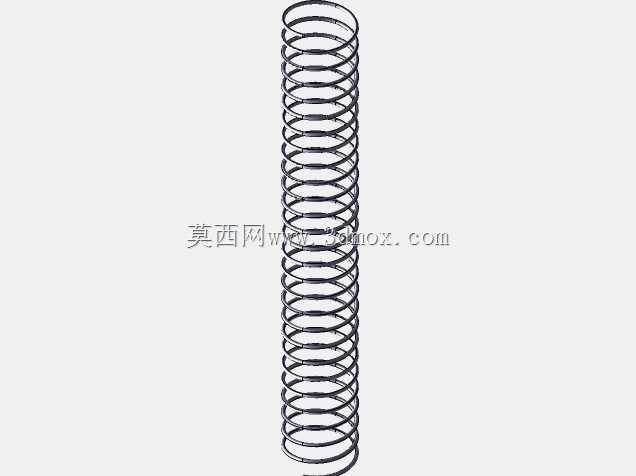

　　实际使用场景中，这款笔可以满足现场巡检时不同颜色记录不同等级问题的需求，比如红色记录隐患项、蓝色记录待确认项、黑色记录正常项，不需要携带多支笔切换，单手就可以完成颜色切换操作，提升现场记录的效率；在图纸标注场景下，不同颜色可以对应不同的加工工序、修改意见，标注逻辑更清晰，不会出现颜色混淆的问题。结构设计过程中也充分考虑了不同使用环境的适应性，笔身所有塑料部件采用耐常规办公文具腐蚀的ABS材质，软胶握持套采用防滑的TPE材质，在手部有少量汗液、或者佩戴薄劳保手套操作时，依然可以稳定握持，不会出现打滑的问题。内部的复位弹簧采用不锈钢材质，长期使用不会生锈污染墨水，也不会因为弹簧锈蚀导致伸缩卡滞，锁止结构的卡扣位置做了R0.5mm的圆角处理，反复按压过程中不会出现应力集中导致的卡扣断裂，整笔的按键循环寿命可以满足万次以上的按压操作，覆盖日常高频使用的寿命需求。
