车载桁架式高空作业起重设备结构设计

　　这款车载式桁架结构起重作业设备，主要面向户外零散高空起重、小型构件吊装、临时高空作业场景设计，常见于市政设施维护、户外广告安装、小型工地物料转运、厂区设备检修等作业环境，区别于固定工位的大型门式起重机，它依托车载底盘实现快速转场，无需提前铺设轨道或搭建固定支撑结构，能快速抵达作业点位完成部署，适配作业点分散、单次作业周期短的户外作业需求。设备整体采用车载底盘承载上部作业结构，底盘选用常规货运车辆底盘改装，两侧设置可伸缩液压支腿，作业时支腿伸出撑住地面，增大支撑跨度抵消上部作业时的倾覆力矩，支腿的伸出长度可根据作业场地的地面平整度、周边障碍物分布灵活调整，支腿底部设置防滑支撑盘，降低地面压强避免软土地面下陷引发的设备倾斜。

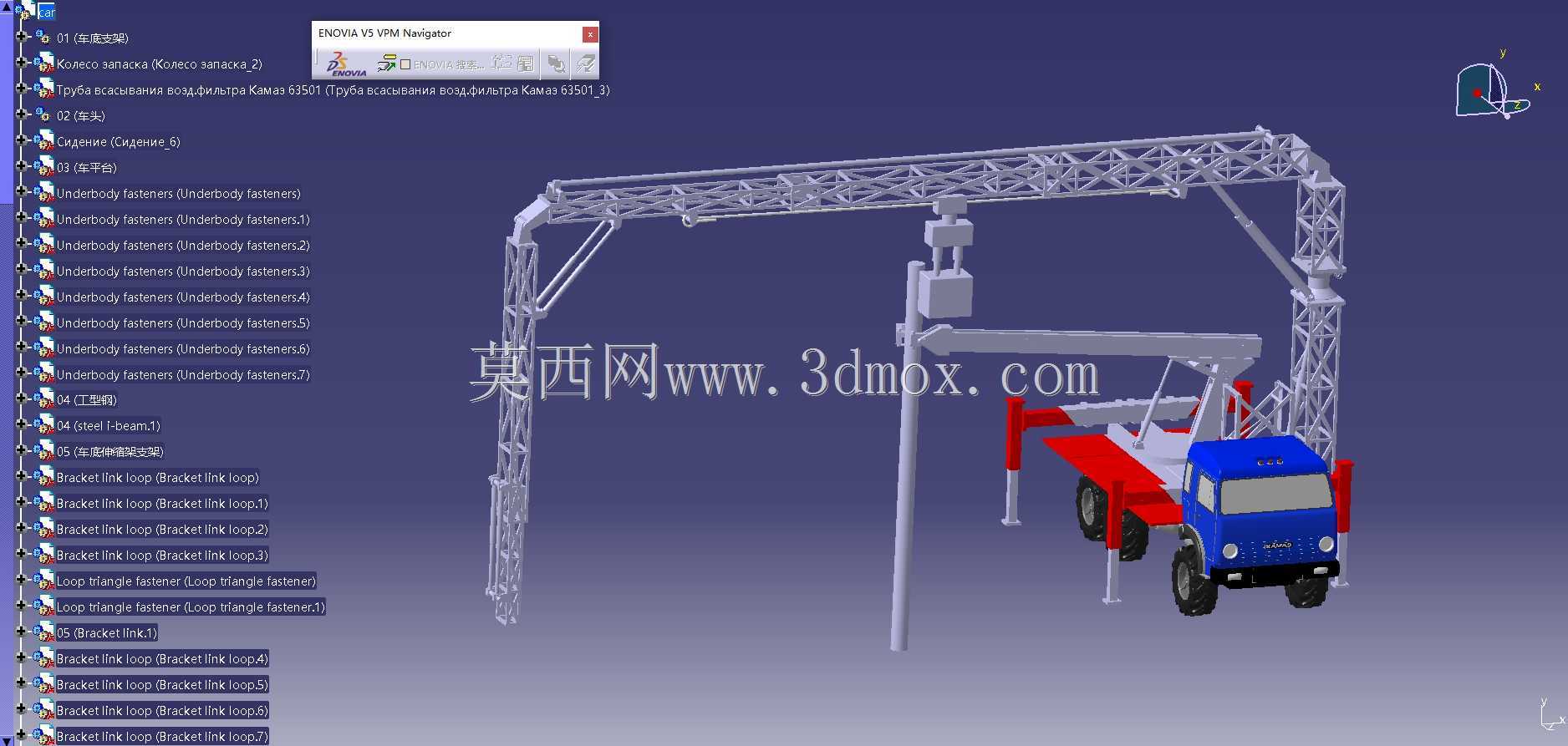

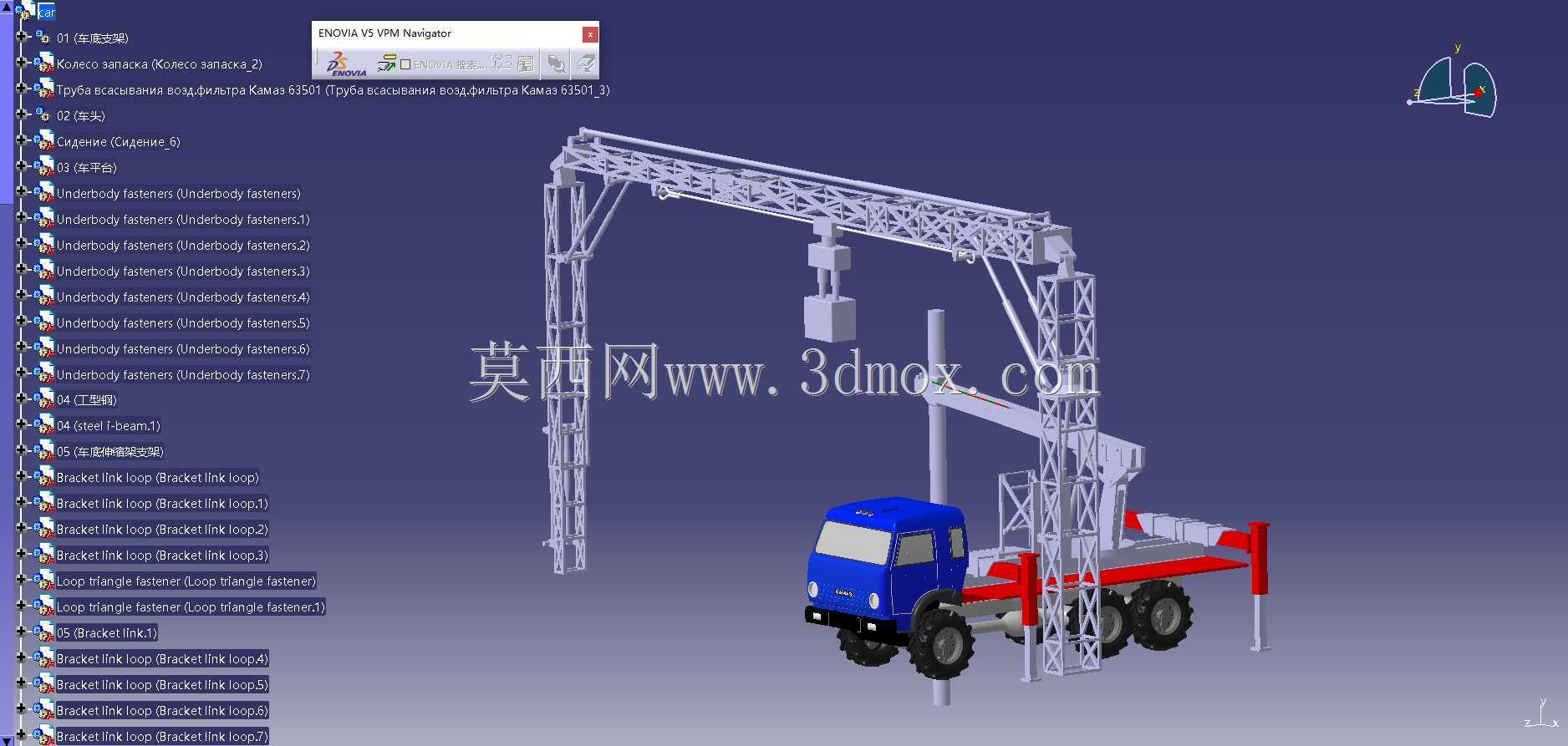

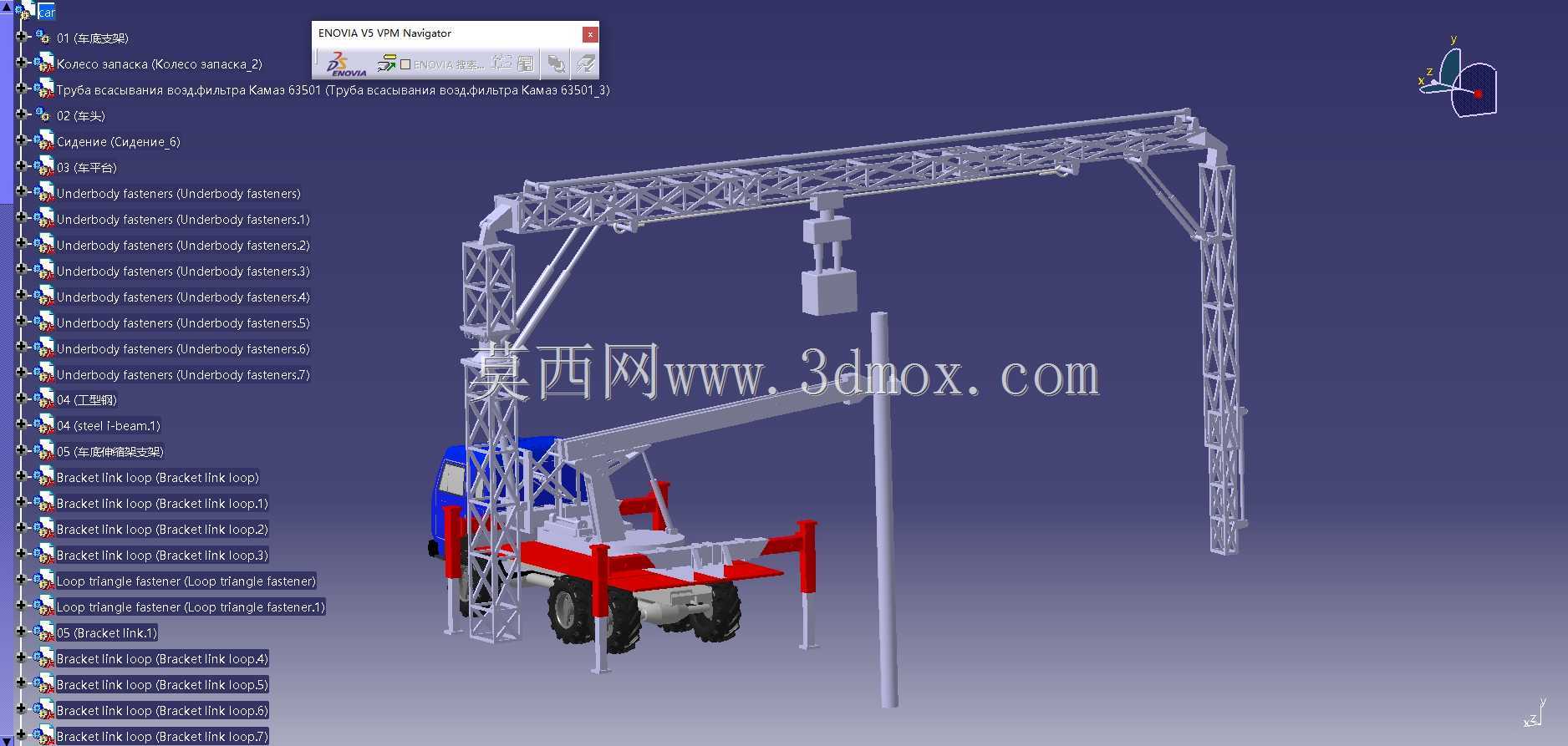

　　上部起重作业结构采用桁架式臂架设计，主臂为三角形截面桁架结构，相比箱型臂架在保证结构强度的前提下大幅降低自重，减少底盘承载负荷，桁架杆件采用标准型材拼接，节点处通过焊接或螺栓连接，建模时对杆件连接节点做了受力强化处理，避免应力集中引发的结构失效。臂架末端设置起重吊钩与作业平台挂载接口，可根据作业需求切换吊装模式或载人高空作业模式，吊钩配套起升卷扬机构，钢丝绳沿桁架臂架内部的导向滑轮排布，避免作业过程中钢丝绳与外部结构剐蹭磨损。臂架与底盘转台连接处设置回转支承结构，可实现360度全回转作业，转台内部集成变幅液压油缸，可调整臂架的仰角，配合臂架的伸缩段调整作业半径与最大作业高度，建模过程中预留了液压管路的排布空间，

　　所有运动部件都做了干涉检查，确保臂架变幅、回转、伸缩全行程范围内无结构碰撞。设备的外形尺寸在行驶状态下符合道路通行限界要求，转场时臂架收回落放在底盘前部的支撑架上，支腿收回至底盘两侧，整体宽度不超过常规货运车辆限宽，高度满足城市道路限高要求，无需办理特殊运输许可即可在普通道路通行。作业状态下的最大作业半径覆盖12米范围，最大起升高度可达18米，额定起重量随作业半径增大动态递减，建模时对不同作业半径下的重心位置做了模拟验算，确保各工况下的稳定系数符合工程机械安全规范，结构件的壁厚选型、型材规格都参考了同类设备的实际应用参数，兼顾结构强度与整机轻量化需求。
