双轮式双振荡传动机械结构

项目分类:通用机械零部件 发布时间:2024-01-09 ID:720161
  • 双轮式双振荡传动机械结构
  • 双轮式双振荡传动机械结构
  • 双轮式双振荡传动机械结构

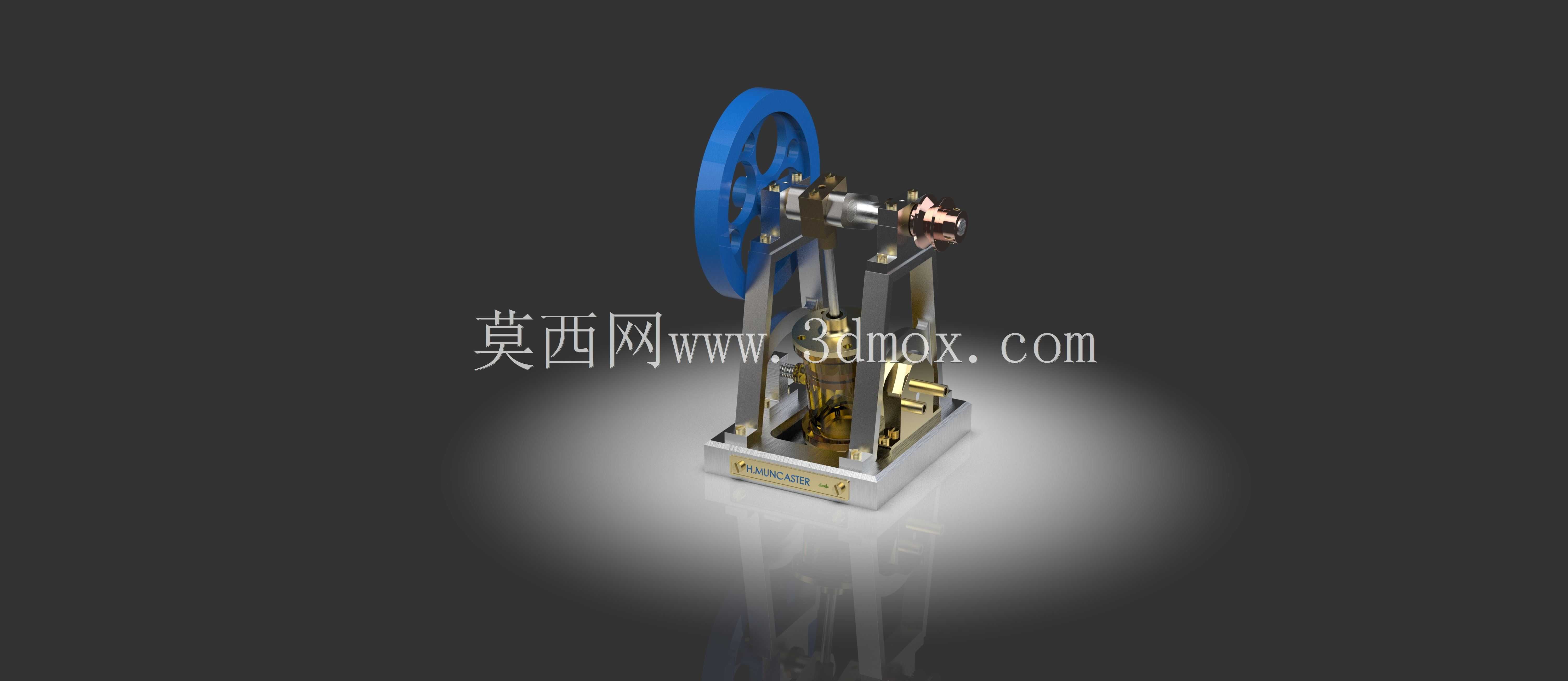

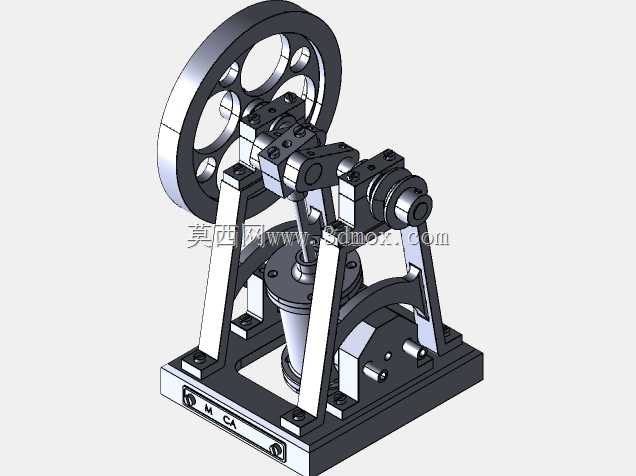

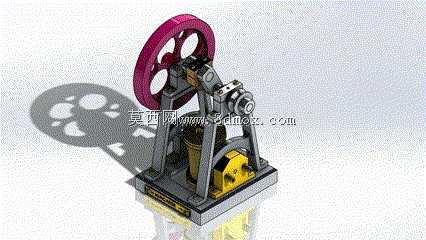

  这套双振荡传动结构,常被应用在小型动力演示装置、教学实验台以及老式往复式动力机械的原理验证场景中,核心是通过单输入轮的旋转运动,同步驱动两组振荡组件完成规律的往复摆转动作,可直观展示曲柄连杆类机构的运动转换逻辑,也能作为小型振荡工况设备的核心动力单元原型使用。从结构设计逻辑来看,大直径带轮作为动力输入端,通过键连接固定在主轴上,主轴两端通过带座轴承固定在立式机架的上部安装位,保证旋转过程的同轴度与径向承载能力,主轴中段偏心位置连接两组对称布置的连杆,分别对应下方的两个振荡摆臂,摆臂下端通过铰接副与下部的活塞式导向组件连接,将旋转输入转化为两组构件的同步往复振荡动作。机架采用框架式立式结构,底部为带安装孔的方形铸铁底座,

  四个支脚位置预留M8规格的螺栓固定孔,可直接固定在实验台或设备安装基座上,整体安装边界控制在长220mm、宽180mm、高310mm范围内,不会占用过多安装空间,适配桌面级实验装置的尺寸要求。设计过程中重点考虑了运动副的间隙补偿,所有铰接位置都预留了铜套安装位,可通过选配不同壁厚的铜套调整铰接间隙,避免长期运行后出现的运动卡滞或异响问题;飞轮部分采用轮辐式结构,在保证转动惯量满足运动平稳性要求的前提下,尽可能降低整体自重,减少输入轴的启动负载。下部的导向组件采用方形导轨配合滑套的结构,保证振荡过程中运动方向的一致性,不会出现侧向偏移,滑套位置预留润滑脂注油孔,日常维护时可直接加注润滑脂降低摩擦损耗。整个结构的零件加工工艺性较好,

  机架部分可通过型材焊接后铣削安装面完成加工,连杆、摆臂类零件可采用45号钢铣削成型后做发黑防锈处理,飞轮部分可采用铸铁铸造后精加工轮槽与内孔,适合小批量加工制作,也可作为机械原理课程的拆装实训教具使用,能让学习者直观理解旋转运动转往复振荡运动的传递路径,以及多组运动构件同步动作的相位匹配逻辑。
