电脑CPU风冷散热冷却器三维设计作品

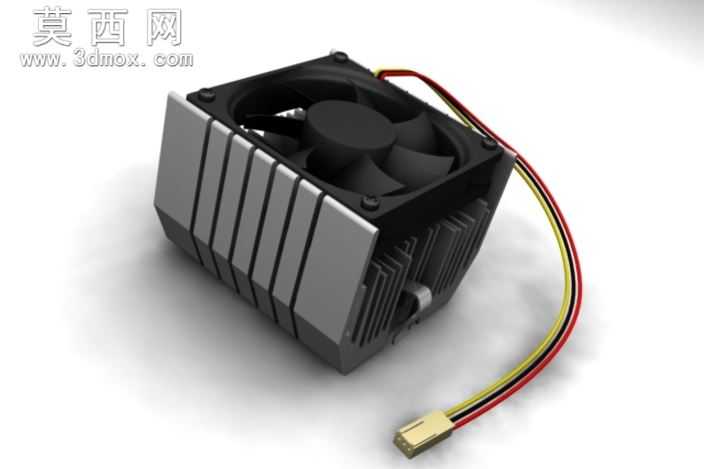

本作品为电脑CPU风冷散热冷却器的三维建模设计成果，建模阶段依托三维设计软件完成全比例1:1实物还原，首先对散热模组的核心结构进行拆分建模：首先构建铝挤式散热鳍片基底，通过阵列特征生成等间距排布的垂直散热鳍片，每片鳍片的厚度、鳍片间距均参照市售主流风冷散热器的实测参数设置，鳍片边缘做微小倒角处理还原真实加工工艺特征，基底部分预留与CPU接触的平整安装面，建模时严格保证接触面的平面度公差符合散热安装要求。其次完成轴流散热风扇的建模，风扇外框采用方形带安装孔的结构设计，四个角预留与散热鳍片模组固定的卡扣安装位，风扇内部的扇叶采用七叶弧形曲面设计，通过曲面放样、曲面加厚特征完成扇叶的实体构建，还原扇叶的倾斜导风角度，扇叶中心的电机转轴部位做分层结构建模，还原电机外壳、转轴端盖的细节特征。随后完成供电引线与接头的建模，三根不同颜色的供电引线采用扫掠特征生成，还原线材自然弯曲的走线形态，末端的三针供电接头做细节建模，还原接头的塑料外壳、金属插针的结构特征。材质与渲染阶段，为铝制散热鳍片赋予磨砂铝合金材质，调整金属粗糙度、反射参数还原铝挤型材的哑光金属质感；风扇外框与扇叶赋予黑色阻燃ABS塑料材质，调整塑料的漫反射、轻微高光参数还原工程塑料的质感；供电引线分别对应红黑黄三色的PVC线材材质，末端接头赋予米黄色硬质塑料与亮面金属插针材质；渲染时采用柔和的影棚布光，通过主光、辅光、轮廓光的搭配，突出散热鳍片的层叠结构与风扇的曲面细节，真实还原产品的实物质感。设计思路上，本模型严格遵循CPU风冷散热器的实际散热逻辑，鳍片的排布方向与风扇出风方向完全匹配，保证气流可以顺畅穿过鳍片间隙带走热量，整体结构的安装位、卡扣位置均符合通用台式机CPU散热器的安装规范，可用于电脑硬件组装演示、散热结构教学、产品外观方案展示等场景，建模过程中所有特征均保留参数化编辑属性，可根据不同的散热功率需求调整鳍片数量、风扇尺寸、整体规格，快速衍生出不同定位的CPU风冷散热方案。
