同步带轮轴传动组件三维结构设计

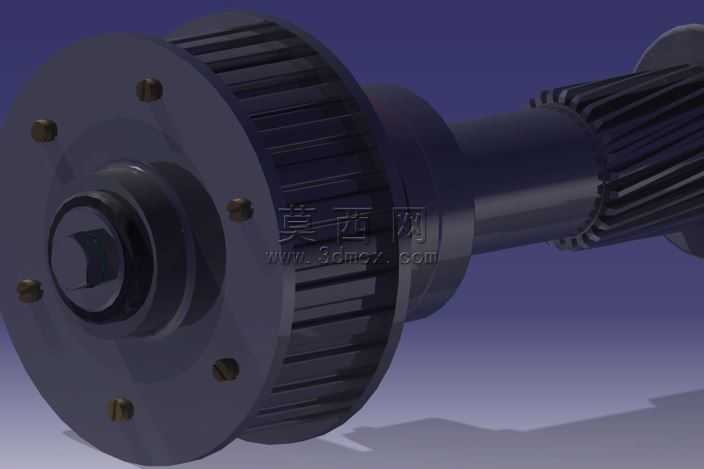

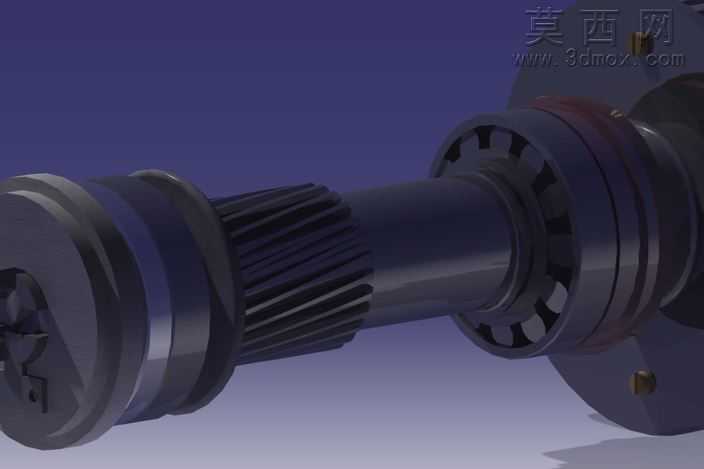

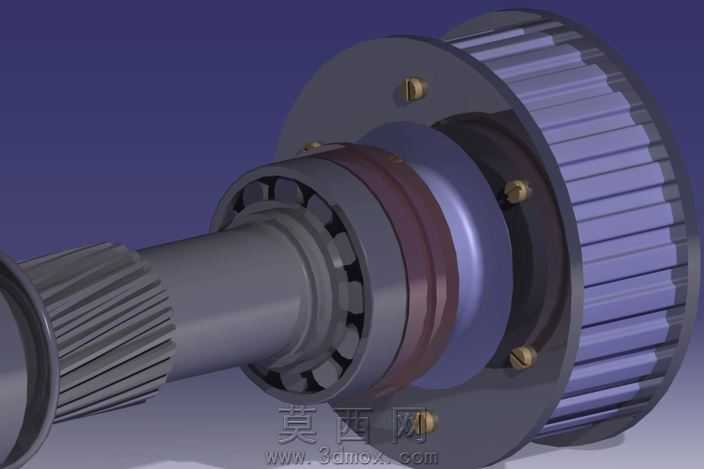

本作品为带传动系统核心组件的三维建模成果，建模过程依托三维机械设计软件完成，整体遵循机械设计规范与实际加工装配逻辑开展。建模初期先梳理组件的功能逻辑，明确该组件承担动力输入、扭矩传递、转速匹配的核心作用，将整体结构拆分为同步带轮、传动轴、连接紧固件、花键传动段四个独立建模单元，各单元采用参数化建模方式，对带轮齿形、轴径尺寸、安装孔位、花键参数均按照机械设计标准设定约束，确保各部分尺寸可随参数调整快速适配不同传动工况需求。材质设定阶段结合零件实际使用场景配置，带轮主体采用45号钢材质参数，表面做发黑防锈处理的哑光金属质感，紧固件采用标准碳钢材质，传动轴表面做调质处理的细腻金属纹理，花键段保留机加工后的金属光泽，不同零件的材质粗糙度、反光度参数均做差异化调整，避免整体质感同质化，提升渲染真实感。结构设计上，同步带轮采用辐板式结构，端面均匀分布6个内六角紧固螺钉孔，用于实现带轮与轴的周向与轴向固定，防止传动过程中出现相对窜动；带轮外圈的同步齿形严格按照节距、齿高、齿厚的标准参数建模，确保与同步带啮合时无干涉、传动平稳无滑差。传动轴采用阶梯轴结构设计，从带轮安装端到花键输出端依次设置轴肩定位面、轴承配合段、密封安装位、花键传动段，各轴段直径根据扭矩传递需求做梯度变化，既满足强度要求又控制整体重量；输出端采用渐开线花键结构，可与下游传动部件实现无间隙配合，保障动力传递精度。渲染阶段采用工业产品常用的暗调背景，搭配定向柔光打光，突出零件的轮廓层次与金属表面质感，通过多角度渲染清晰展示带轮齿形细节、紧固件安装位置、轴段阶梯结构、花键齿形特征，完整呈现组件的装配关系与结构细节。整体建模过程严格遵循自底向上的装配逻辑，所有配合面均添加同轴度、垂直度、端面跳动的装配约束，还原真实装配状态下的零件位置关系，可直接用于后续的工程图导出、运动仿真模拟、有限元强度校核等后续设计环节，为带传动系统的整体设计提供精准的三维模型支撑。
