弹性压紧式小型搭扣锁结构设计

　　这类搭扣锁属于常见的快开式压紧锁固件，日常在工业设备箱柜、户外防护箱体、小型机电设备舱门、工具储运箱上应用极广，核心作用是通过杠杆压紧原理实现两个构件的快速锁合与开启，相比螺纹锁紧、插销锁紧的结构，不需要额外工具，徒手就能完成操作，在需要频繁开启检修的舱位上能大幅提升操作效率。

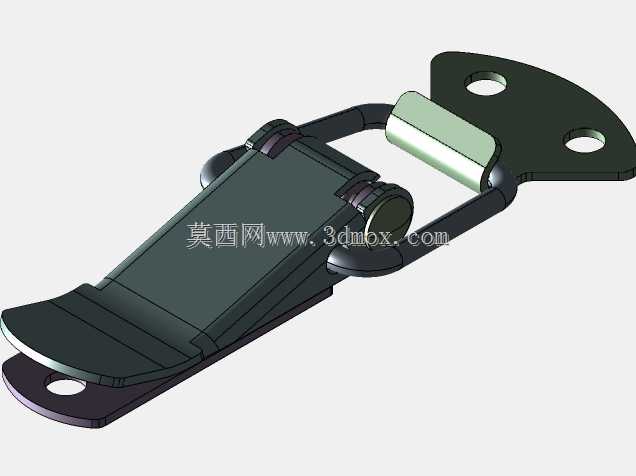

　　设计这类搭扣的时候，首先要确认安装面的贴合边界，两个安装耳片分别对应固定侧和活动侧的安装基面，固定侧耳片带两个安装孔，适配常用的M4或者M5规格紧固件，孔位中心距需要和常见的工业铝型材、钣金箱体的安装孔位匹配，避免用户安装时需要二次打孔；活动侧的钩挂结构要预留足够的扣合余量，避免加工公差、长期使用磨损后出现锁合松动的问题。

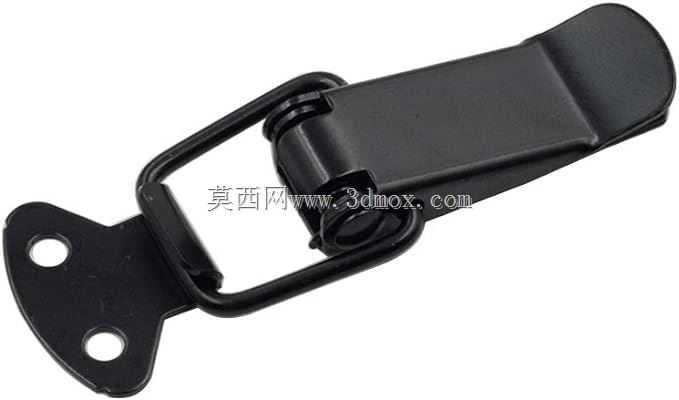

　　结构上采用了杠杆增力的设计逻辑，扳动主体压片的时候，转轴处的回转半径变化会在锁合终了位置形成过死点锁紧，哪怕承受一定的振动冲击也不会自行脱开，中间的滚轴结构是和活动侧挂钩配合的受力件，表面做圆弧过渡处理，减少扣合和开启过程中的摩擦阻力，长期使用也不会出现卡滞。压片主体做了弧度造型，一方面是提升徒手操作时的触感，避免尖锐棱角硌手，另一方面是通过结构造型提升压片本身的抗弯强度，在压紧状态下承受拉力时不会出现明显形变，保证锁合后的压紧力足够，让舱门和箱体之间的密封胶条能保持均匀的压缩量，满足防尘、防溅的密封要求。

　　安装时需要注意两个安装基面的高度差，要保证锁合状态下搭扣的压片处于水平压紧位置，不能出现过度翘起或者压合不到位的情况，固定侧耳片的扇形造型是为了适配一定范围内的安装角度偏差，哪怕两个安装面存在小角度的不平行，也能保证锁合顺畅。整体结构没有复杂的异形曲面，所有钣金件都可以通过常规冲压工艺加工，转轴和滚轴采用标准圆钢车削即可，加工门槛低，适合批量生产，零件之间的配合间隙控制在0.2mm到0.3mm之间，既保证活动顺畅，又不会出现过大的旷量，锁合后整体的拉紧力可以达到数百牛，完全能满足常规中小型箱体的锁固需求。
