70mm圆形贴片式LED光源模组结构设计

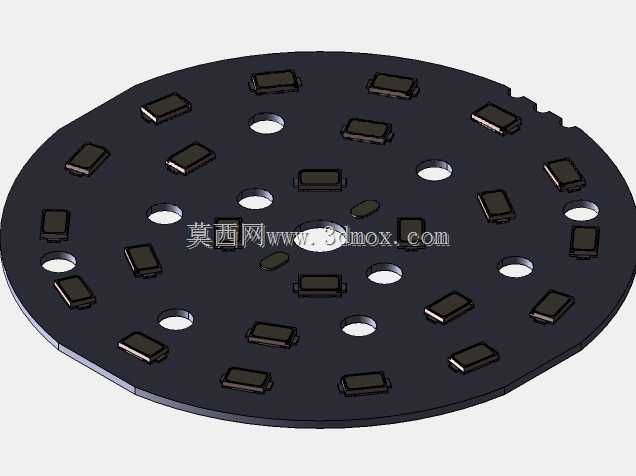

　　日常接触的各类嵌入式筒灯、展柜定向照明、小型设备状态指示光源里，这类直径70mm的圆形LED光源板是应用占比极高的核心发光组件，区别于大尺寸整灯结构，这类模组本身是独立的发光单元，需要匹配对应的散热基座、驱动电路、光学透镜或扩散罩才能组成完整照明终端，在商用展陈、工业设备局部照明、家用辅助照明场景里都能见到同规格产品的身影。从结构设计逻辑来看，整板采用正圆形的基板轮廓，是为了适配市面上绝大多数同口径的嵌入式灯座安装位，圆形结构在安装时不需要额外对位找正，只要卡入对应尺寸的安装槽即可完成固定，对安装作业的容错率更高。板上均匀排布的24颗贴片式LED灯珠，采用环形阵列的布局方式，没有在板中心区域布置灯珠，一方面是避开中心的安装固定孔位，

　　另一方面环形排布可以让发光面的照度更均匀，避免中心区域亮度过高、边缘区域照度不足的问题，搭配常规的扩散罩使用时，整面出光不会出现明显的灯珠颗粒感。基板上预留的多个大小不一的通孔，并非随意开设，其中中心位置的大尺寸通孔是为了避让灯座的中心固定柱，部分产品还会通过这个孔位穿设驱动连接线，减少布线的外露长度；周边分布的小孔一部分是安装定位孔，用来和散热基座上的定位柱配合，避免基板安装后出现转动偏移，另一部分是辅助散热孔，当基板贴合在铝制散热基座上时，孔位可以留存少量空气间隙，平衡不同区域的热膨胀差，同时也能让灯珠背面的热量通过空气对流更快传导到散热结构上。基板边缘预留的小缺口结构，是安装时的防呆设计，对应灯座上的凸起卡位，

　　安装时只有缺口对准卡位才能完全卡入，避免出现正负极接反的问题，也能防止安装后基板受震动出现转动。做这类光源板的三维建模时，首先要确认外径的安装公差，70mm的外径尺寸需要匹配常规筒灯的内卡圈尺寸，公差控制要兼顾安装顺畅度和固定后的稳定性，不能出现间隙过大晃动、或者尺寸过公差无法装入的问题；其次是灯珠的排布角度，环形阵列的角度偏差会直接影响出光均匀度，建模时需要严格按照等角间距排布，每颗灯珠的中心到基板圆心的距离保持一致，避免出现局部灯珠偏位导致的照度不均；再者是各个孔位的位置精度，尤其是中心孔和定位孔的同轴度、位置度，要和配套的散热基座、固定结构完全匹配，否则实际组装时会出现孔位错位无法锁付的问题。这类光源模组的实际使用中，

　　结构设计的合理性直接影响使用寿命，因为LED灯珠的光衰和工作温度直接相关，基板和散热结构的贴合面平整度、孔位的避让设计、灯珠的排布间距，都会影响工作时的热量导出效率，如果灯珠排布过密，热量集中在局部区域无法快速散出，会加速灯珠光衰，提前出现亮度下降、色温偏移的问题；如果安装孔位设计不合理，基板和散热基座之间存在间隙，会导致热阻大幅升高，同样会影响模组的工作寿命。不同于大尺寸的整灯设计，这类小型光源模组的结构设计更偏向于标准化适配，要尽可能兼容市面上已有的同规格安装配件，不需要用户额外定制安装结构，降低终端产品的组装成本，所以在建模时所有的安装边界尺寸都要遵循通用的行业规格，包括外径、孔位间距、边缘缺口的位置和尺寸，都要和常规的70mm规格灯座完全适配。另外，板上灯珠的焊盘位置设计也要考虑生产加工的便利性，焊盘的尺寸、间距要符合常规SMT贴片加工的工艺要求，避免出现焊盘过小导致的焊接虚焊、或者间距过小导致的连锡问题，这些细节在三维建模阶段就要提前考量，不能只关注外观形状而忽略生产工艺的可行性。
