桌面级封闭式FDM熔融沉积3D打印设备

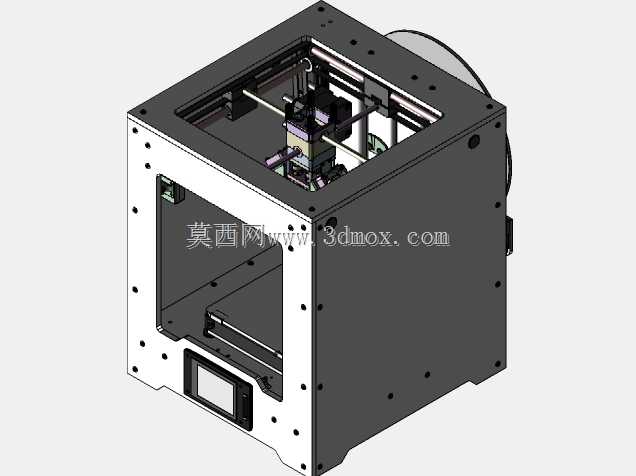

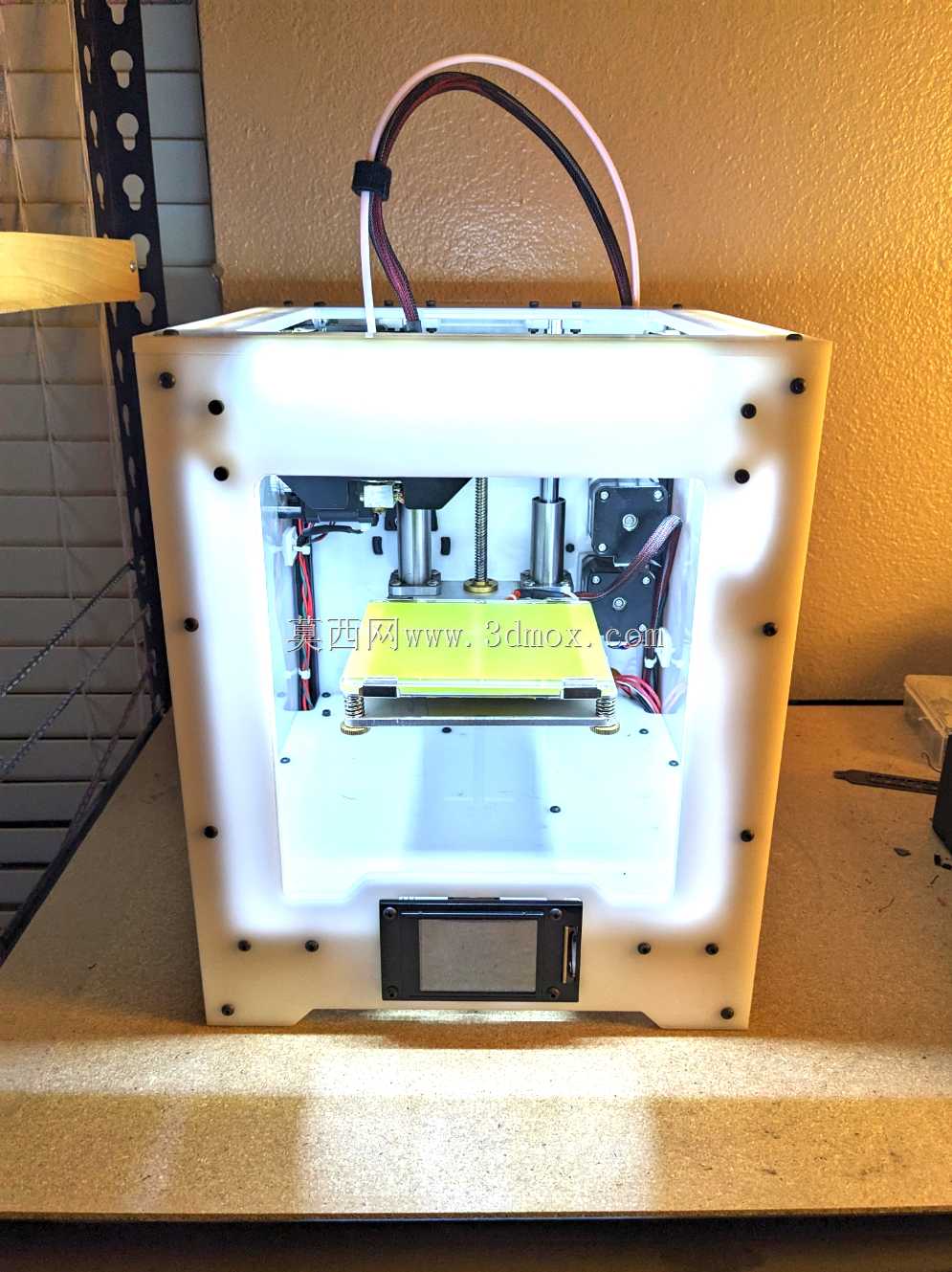

　　这款桌面级熔融沉积成型设备采用全封闭箱式框架结构，整体外框采用钣金拼接设计，安装边界预留了充足的走线与部件固定孔位，所有侧板的连接孔位均做了统一的孔距规范，可直接适配标准M3/M4规格的紧固件完成组装，无需额外进行二次打孔加工。设备正面预留了嵌入式显示屏安装位，屏幕嵌入前面板下方的凹槽内，操作时无需额外占用桌面空间，屏幕的安装支架做了倾角适配，符合日常站立或坐姿操作的视线角度。设备顶部为开放式的框架开口，可直接观察打印过程中喷头的运动状态，同时顶部预留了耗材架的安装轴位，料盘可直接挂载在设备后侧的悬臂轴上，耗材进料路径从后侧上方直接接入挤出机构，减少了耗材弯折的角度，避免耗材在进料过程中出现断裂或进料阻力过大的问题。

　　运动系统采用经典的笛卡尔运动架构，X轴与Y轴采用直线导轨作为运动导向部件，相比光杆导向结构，导轨的运动精度更高，长时间运行后的间隙更小，可有效保证打印件的尺寸精度。Z轴采用双丝杆传动结构，两侧丝杆的安装座做了同轴度校准设计，安装时可通过侧边的顶丝调整丝杆的垂直度，避免平台升降过程中出现卡顿或平台倾斜的问题。热床平台固定在Y轴的运动滑台上，平台下方预留了加热片的安装槽位，加热片可直接嵌入槽内，表面覆盖耐高温的打印平台贴膜，打印时耗材可牢固附着在平台表面，打印完成后待平台冷却即可轻松取下工件。

　　挤出机构采用近程挤出设计，挤出电机直接安装在喷头滑座上，耗材从挤出轮进入后直接通过喉管送入加热块，这种设计对于柔性耗材的适配性更好，可支持PLA、ABS、TPU等多种常见3D打印耗材的打印作业。加热块采用标准的V6规格热端结构，喷嘴可快速更换，不同口径的喷嘴可适配不同的打印精度需求，大口径喷嘴可实现快速大尺寸工件的打印，小口径喷嘴可完成精细模型的细节输出。设备的控制主板安装在机箱底部的独立仓内，仓体预留了散热通风孔，主板上的驱动模块可独立更换，支持静音驱动配置，运行时的设备噪音可控制在较低水平，适合在办公或家庭场景下使用。底部仓体同时预留了电源模块的安装位，电源采用内置式设计，无需额外外置电源适配器，设备的电源接口与开关均布置在机箱后侧，走线更加整洁。

　　从实际应用场景来看，这类设备可覆盖个人创客的模型制作、小型工作室的手板打样、教学场景下的3D打印实训等多种需求，封闭式的机箱结构可减少打印过程中热量的散失，打印ABS等易翘曲的耗材时，可保持仓内温度稳定，降低工件翘曲变形的概率。机箱的侧板采用可拆分设计，后期维护时可直接拆下对应位置的侧板，快速接触到内部的运动部件、电路模块，无需完全拆解整个设备。所有内部的线束均预留了走线槽位，线束可沿着框架的型材槽或钣金内侧的走线卡扣固定，避免运动过程中线束与运动部件产生干涉，减少长期使用后的线束磨损风险。设备的整体尺寸控制在桌面可容纳的范围内，放置时仅需占用普通书桌一角的空间，底部预留了防滑脚垫的安装位，放置在光滑桌面时可避免设备运行振动产生的位移。
