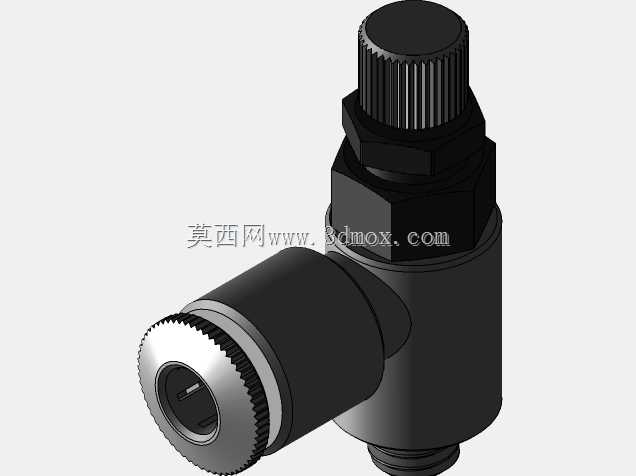

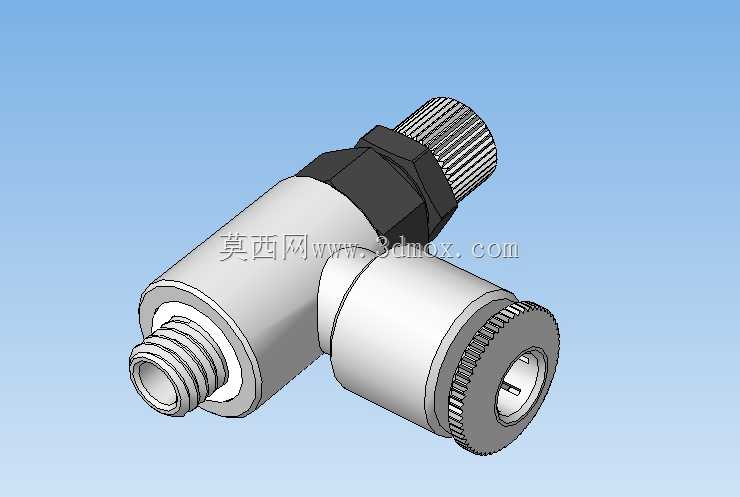

AS1201FM-M5-04型气体流量调节阀结构

　　这款直角式气体流量调节部件，主要应用在气动控制系统的支路气路中，常见于自动化生产线气动回路、小型气动执行元件的供气管路、实验室气路分配台等场景，用来精准控制支路压缩气体的通流截面积，实现对气缸转动速度、气动喷嘴出气量、气动吸盘吸附力的线性调节，避免气路流量过大导致执行元件动作冲击，或是流量不足造成输出力不达标的问题。从结构设计来看，整体采用直角L型布局，一端为外螺纹快插对接端，表面加工有标准密封外螺纹，可直接拧入气动阀岛、气缸气口或是气路分气块的内螺纹接口，螺纹根部预留了密封垫圈安装位，安装时搭配聚四氟乙烯生料带或是丁腈橡胶密封圈，即可实现1MPa以内工作气压下的无泄漏密封；另一端为带滚花纹理的调节旋钮端，旋钮外圈做了直纹滚花处理，

　　即使手上沾有少量气动润滑油或是车间粉尘，也能徒手转动旋钮完成流量微调，无需借助一字螺丝刀等额外工具，调节行程内节流口的通流面积随旋钮转角线性变化，不会出现调节死区或是流量跳变的情况。侧方的快插接口可直接对接外径5mm的气动PU气管，接口内部内置了不锈钢卡簧与丁腈橡胶密封唇，气管插入后自动锁止，向外拉动卡簧套即可快速拔出气管，无需额外的管接头配件，减少气路的连接节点，降低泄漏风险。安装边界上，整体结构紧凑，直角布局的两个接口轴线垂直相交，安装后不会占用过多的气路排布空间，即使在排布密集的阀岛组上也能顺利安装，不会和相邻的气路接头产生干涉；调节旋钮的转动空间预留充足，安装后旋钮边缘距离相邻安装面至少有8mm的操作间隙，

　　日常调节时不会被周边的管线、结构件挡住操作空间。内部节流结构采用锥面节流设计，相比传统的针式节流结构，锥面节流的抗杂质能力更强，即使压缩空气中带有少量的冷凝水锈屑、密封带碎屑，也不会轻易卡住节流口，降低日常维护的频次；所有与气体接触的流道表面都做了光滑过渡处理，没有直角突变的流道结构，气体通过时的压力损失更小，也不会因为流道突变产生额外的气动噪音。在实际设备选型搭配时，这类调节阀通常会和气缸的进出气口就近安装，缩短节流点到执行元件的气路长度，让流量调节的响应速度更快，避免长气管带来的气体压缩性导致的调节滞后；部分需要精准控制动作速度的工位，还会在两个气路方向各安装一个该型调节阀，分别控制伸出和缩回的动作速度，

　　满足不同工序的动作节拍要求。建模过程中对所有配合尺寸都做了公差适配，螺纹部分按照气动通用螺纹的公差等级建模，快插接口的卡簧槽、密封槽尺寸都符合行业通用互换标准，导入装配体后可直接完成虚拟装配验证，检查安装干涉情况，也可导出工程图标注加工尺寸，用于零部件的加工或是采购选型参考。
