CA6140车床用拉伸弹簧结构设计

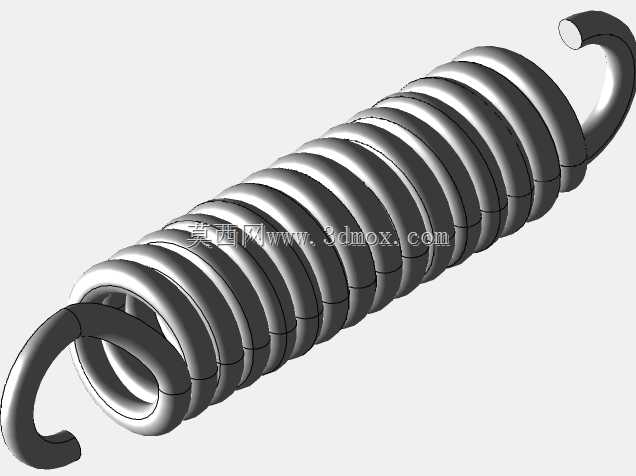

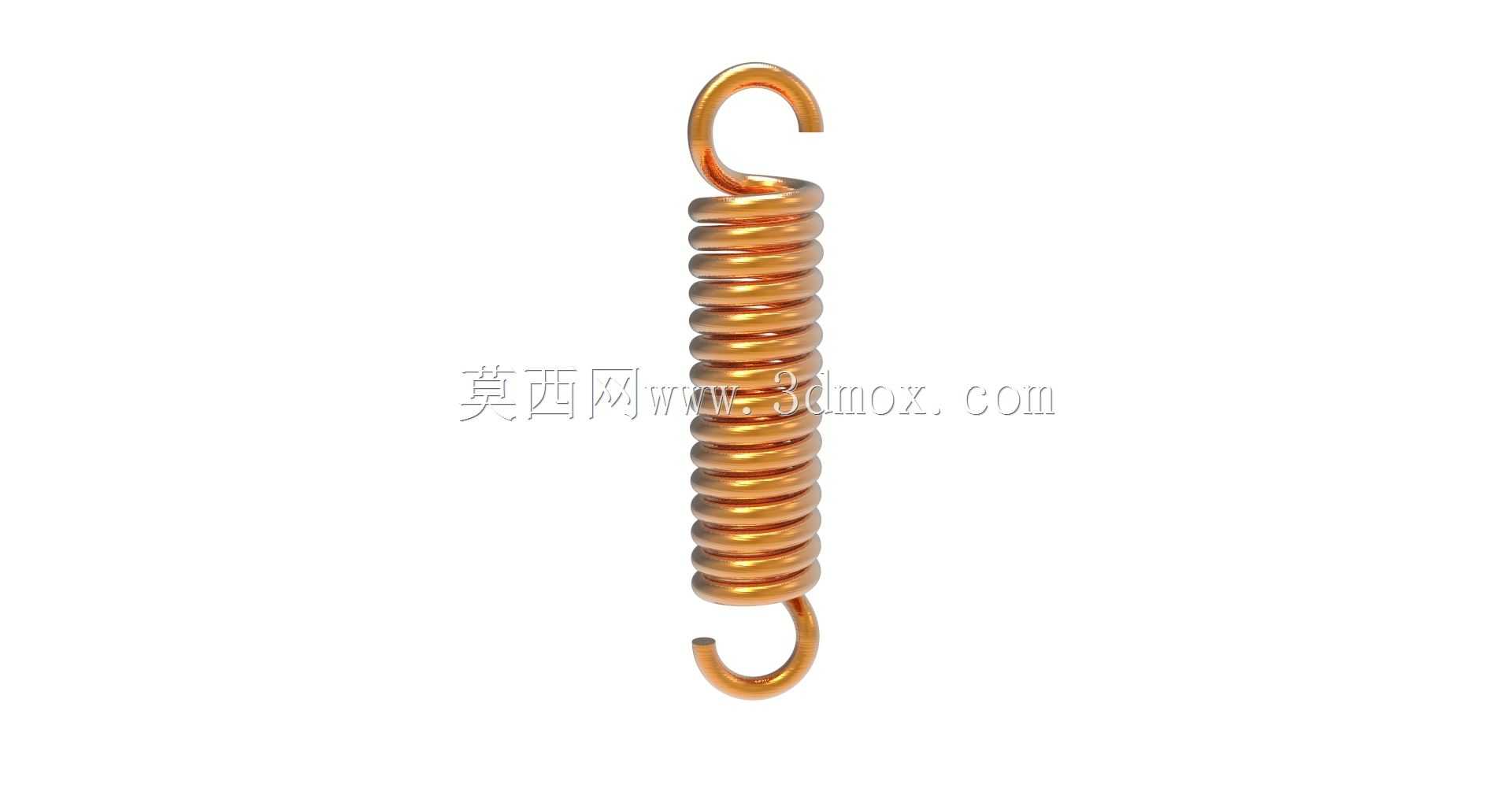

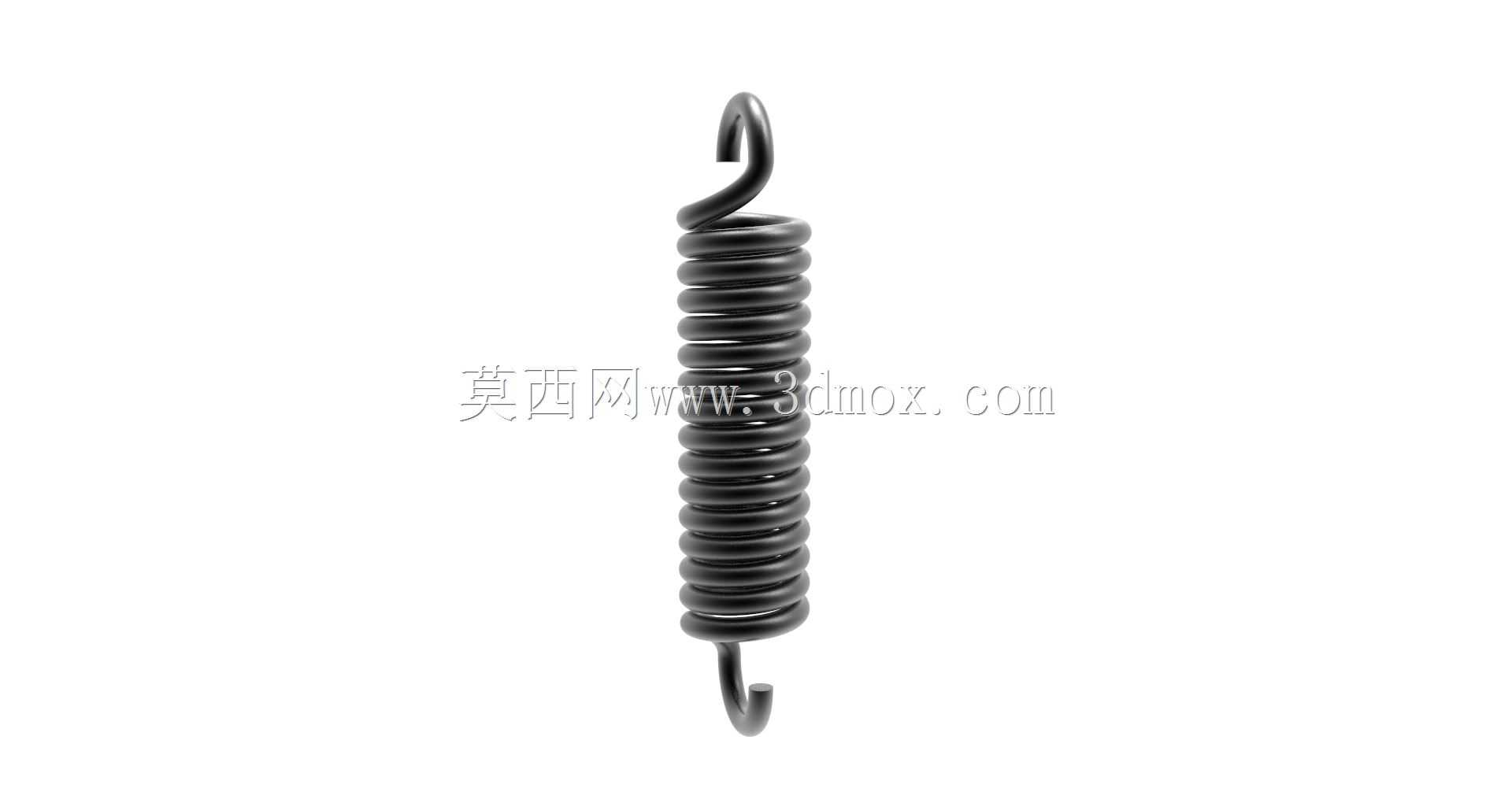

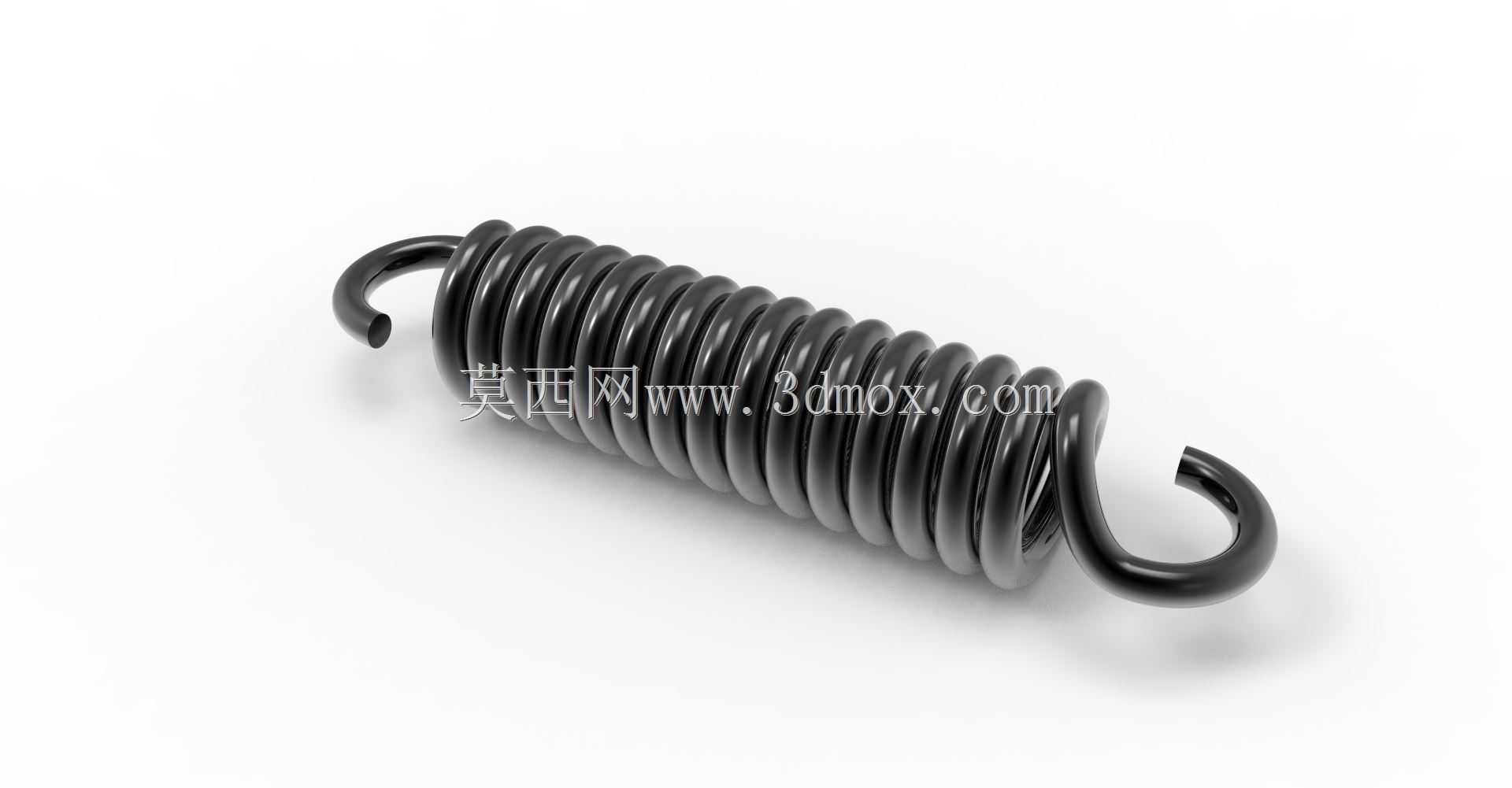

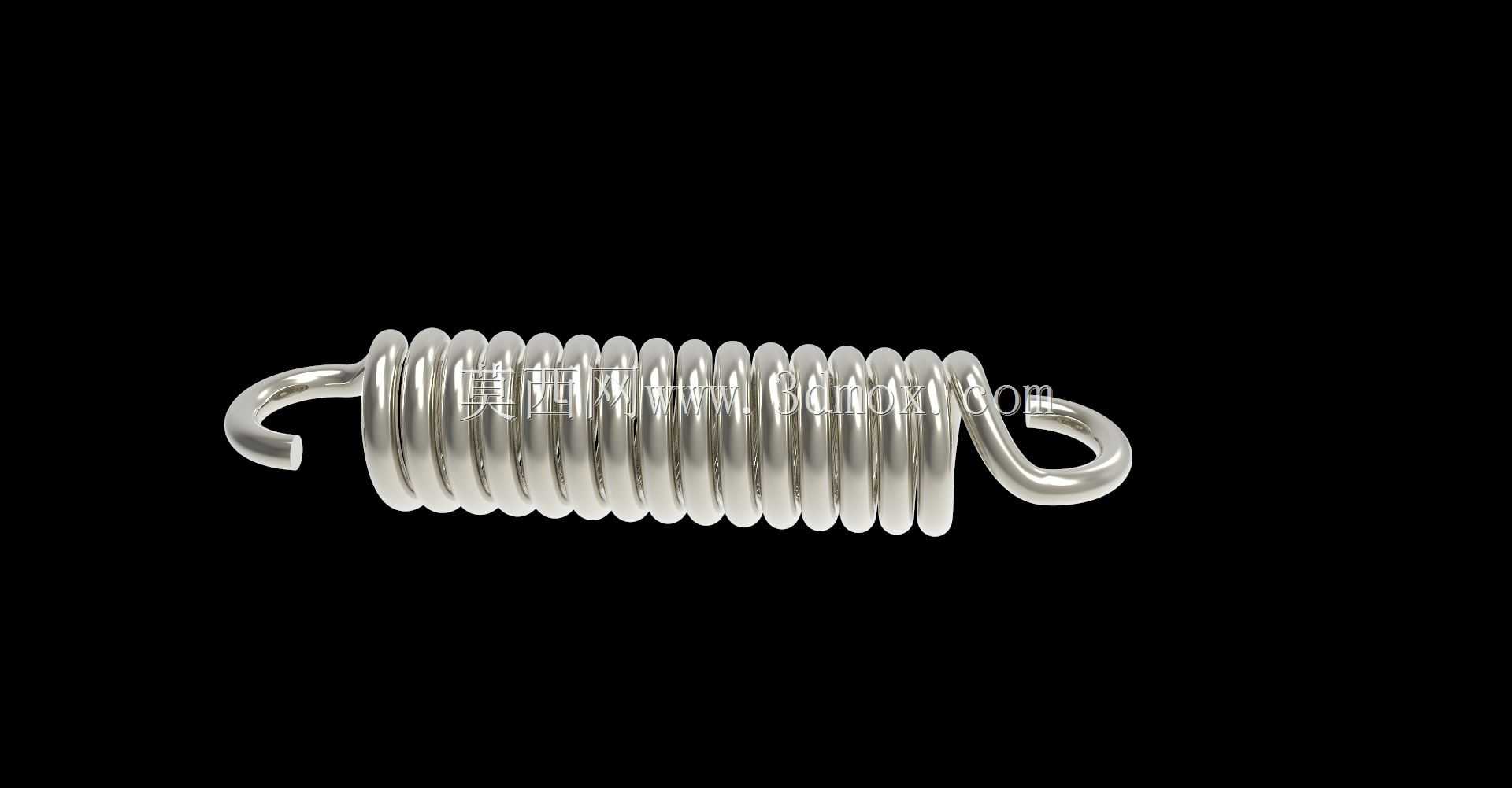

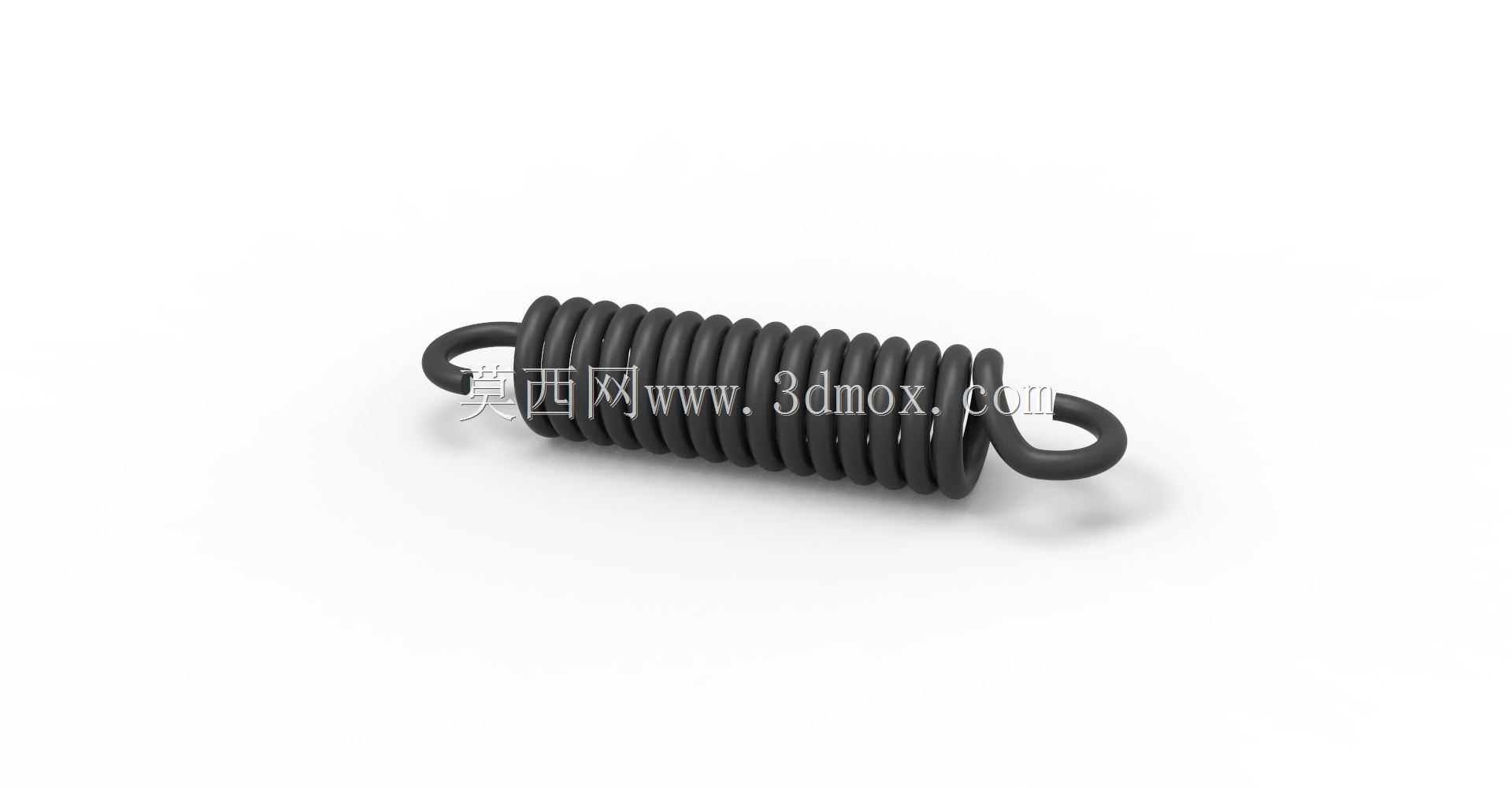

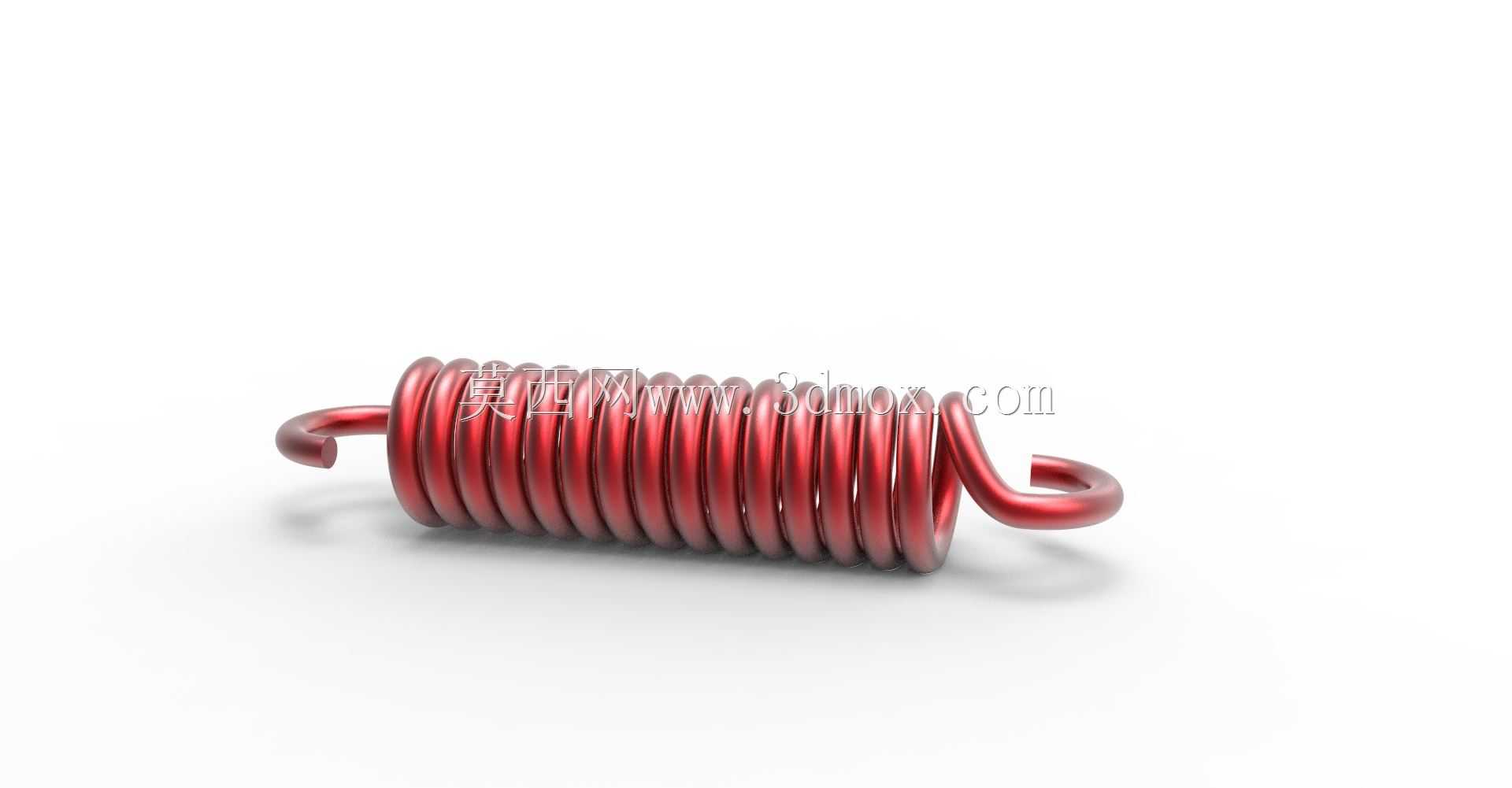

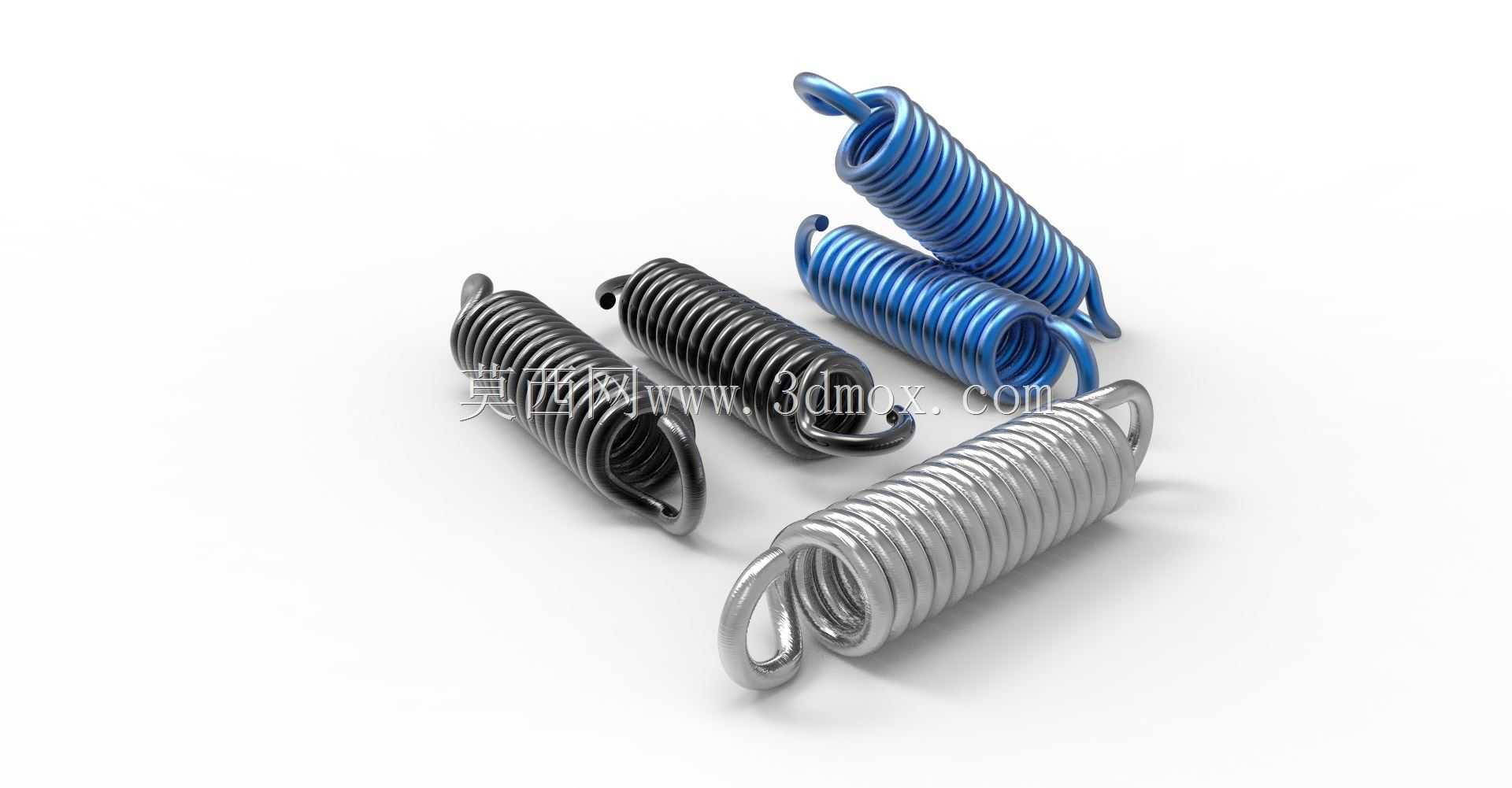

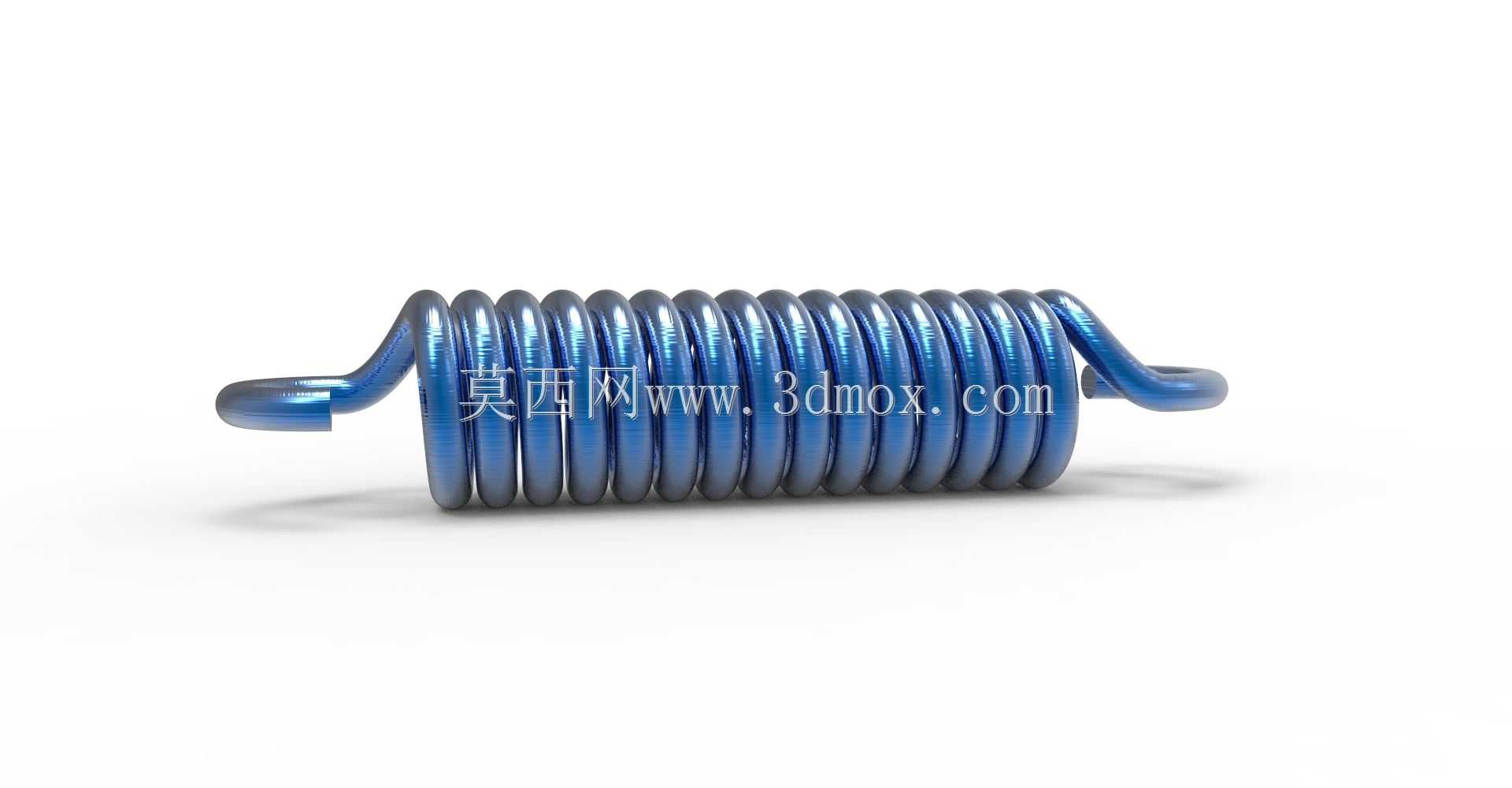

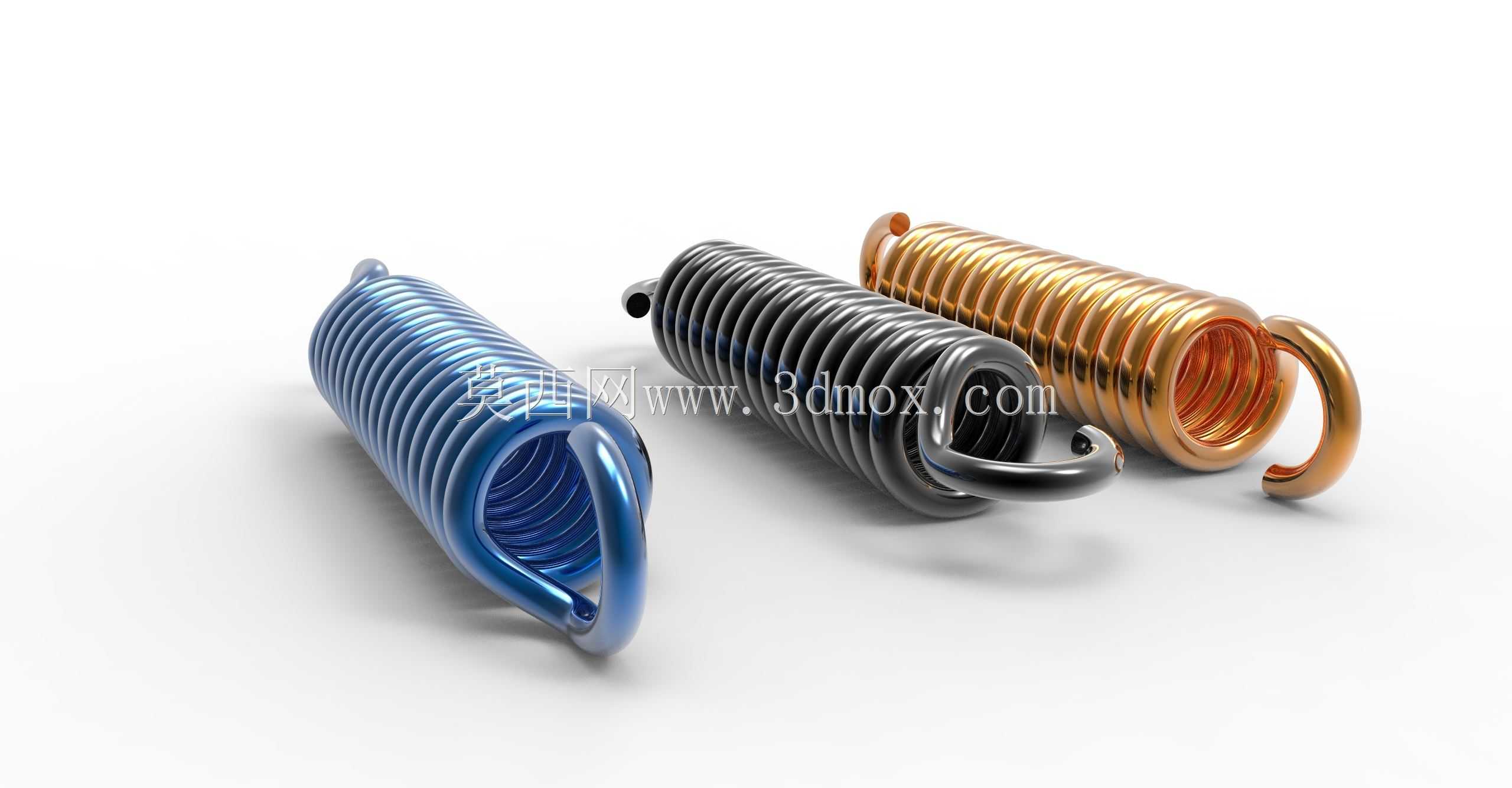

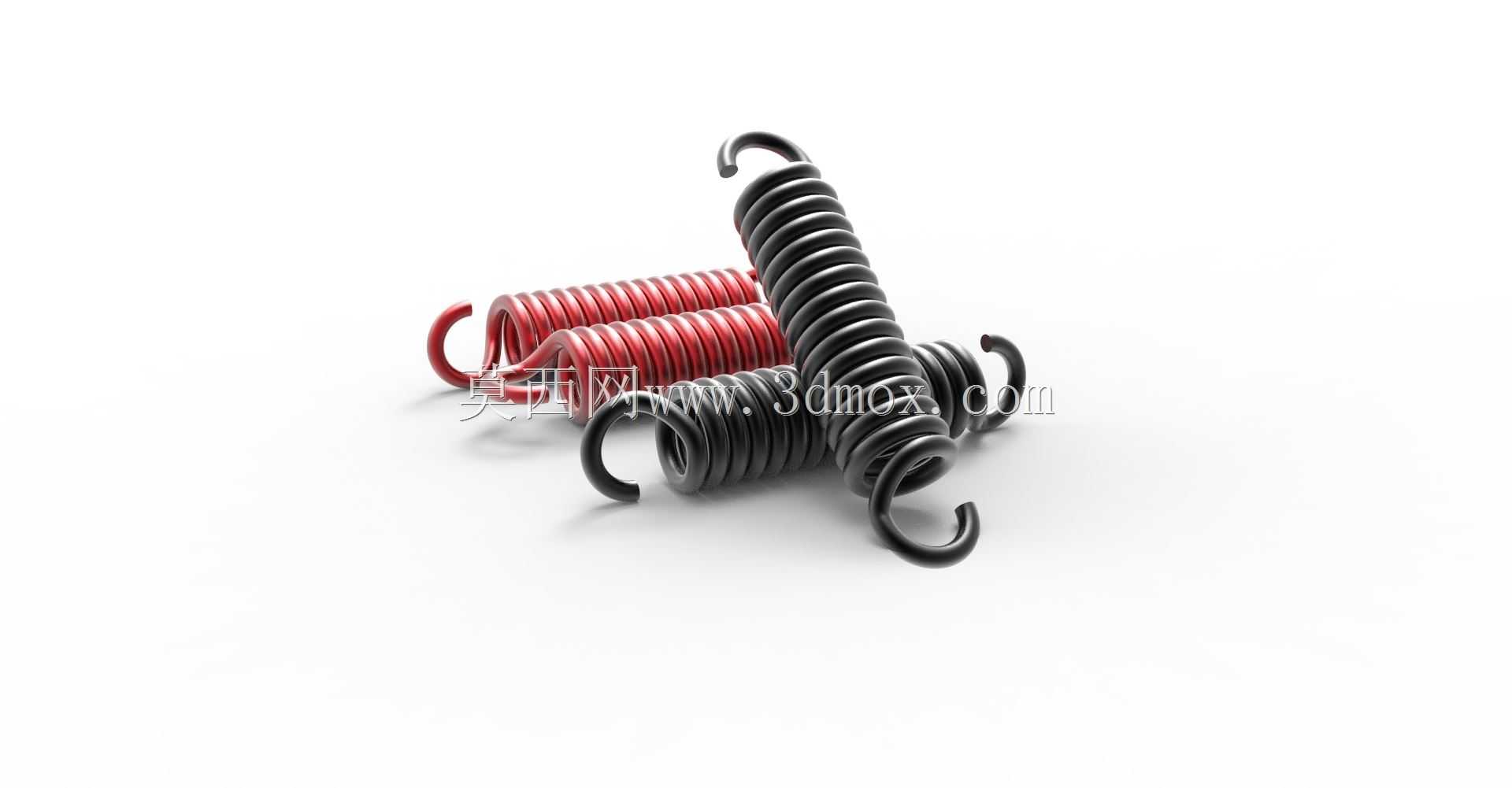

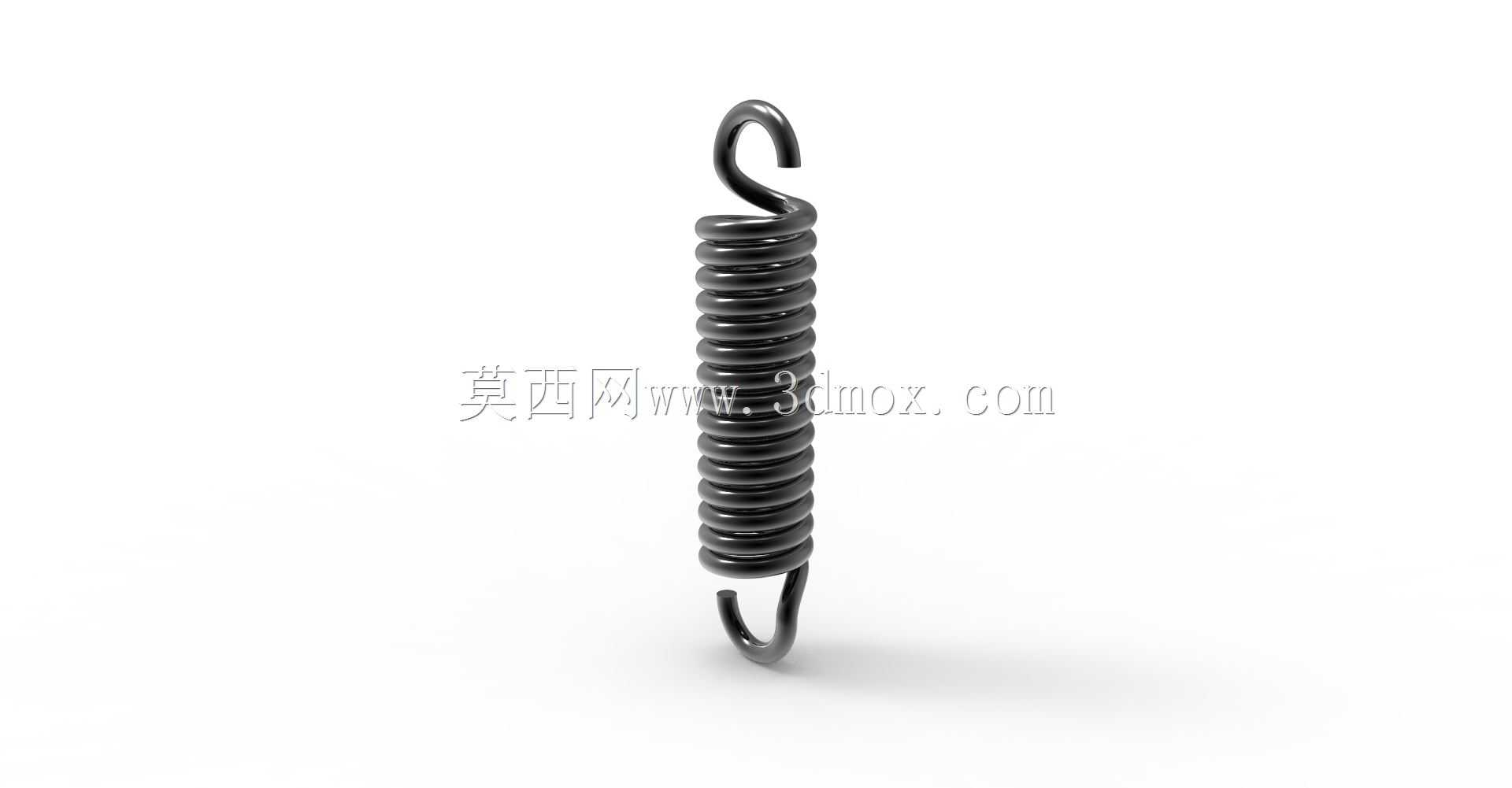

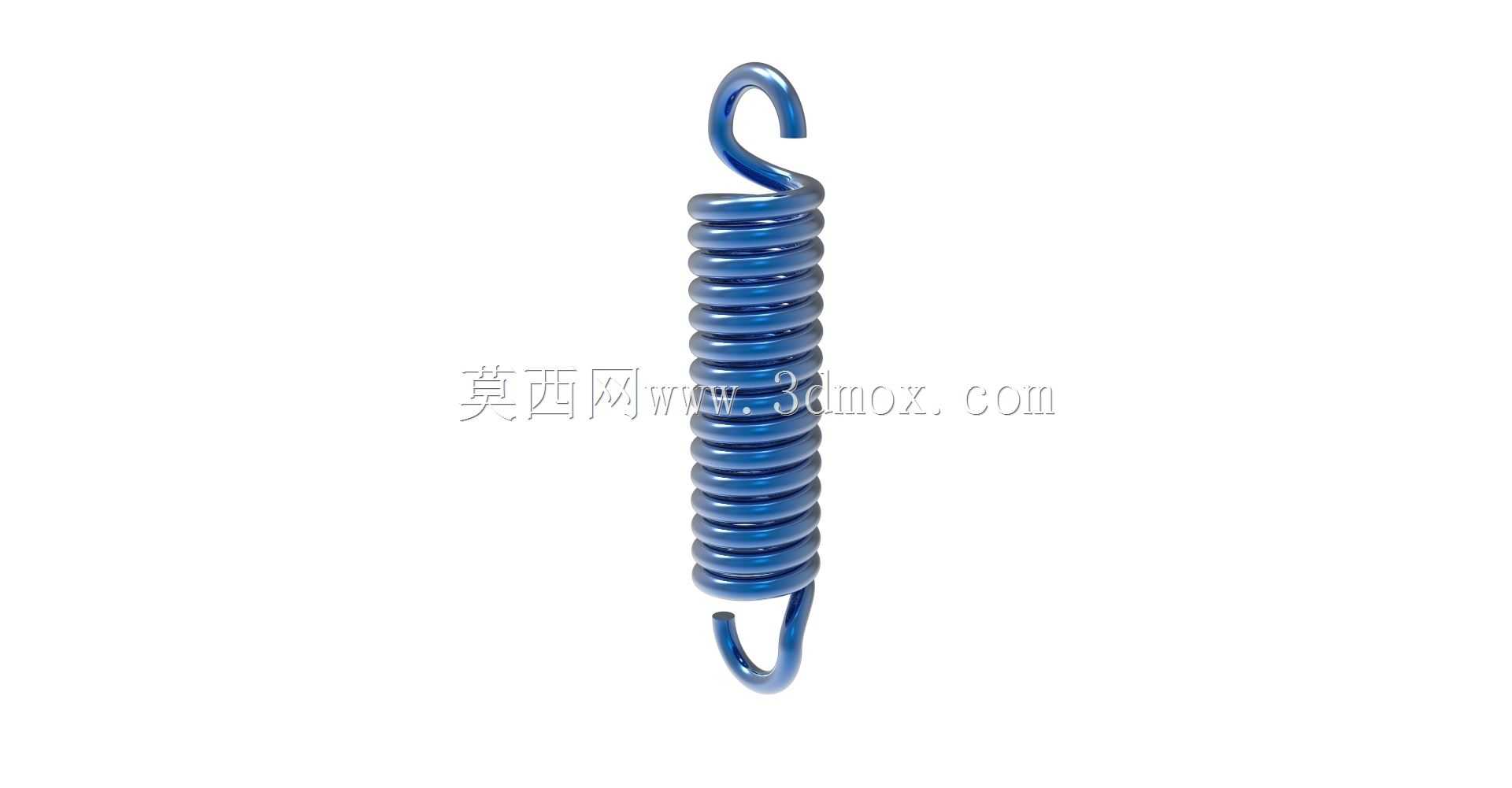

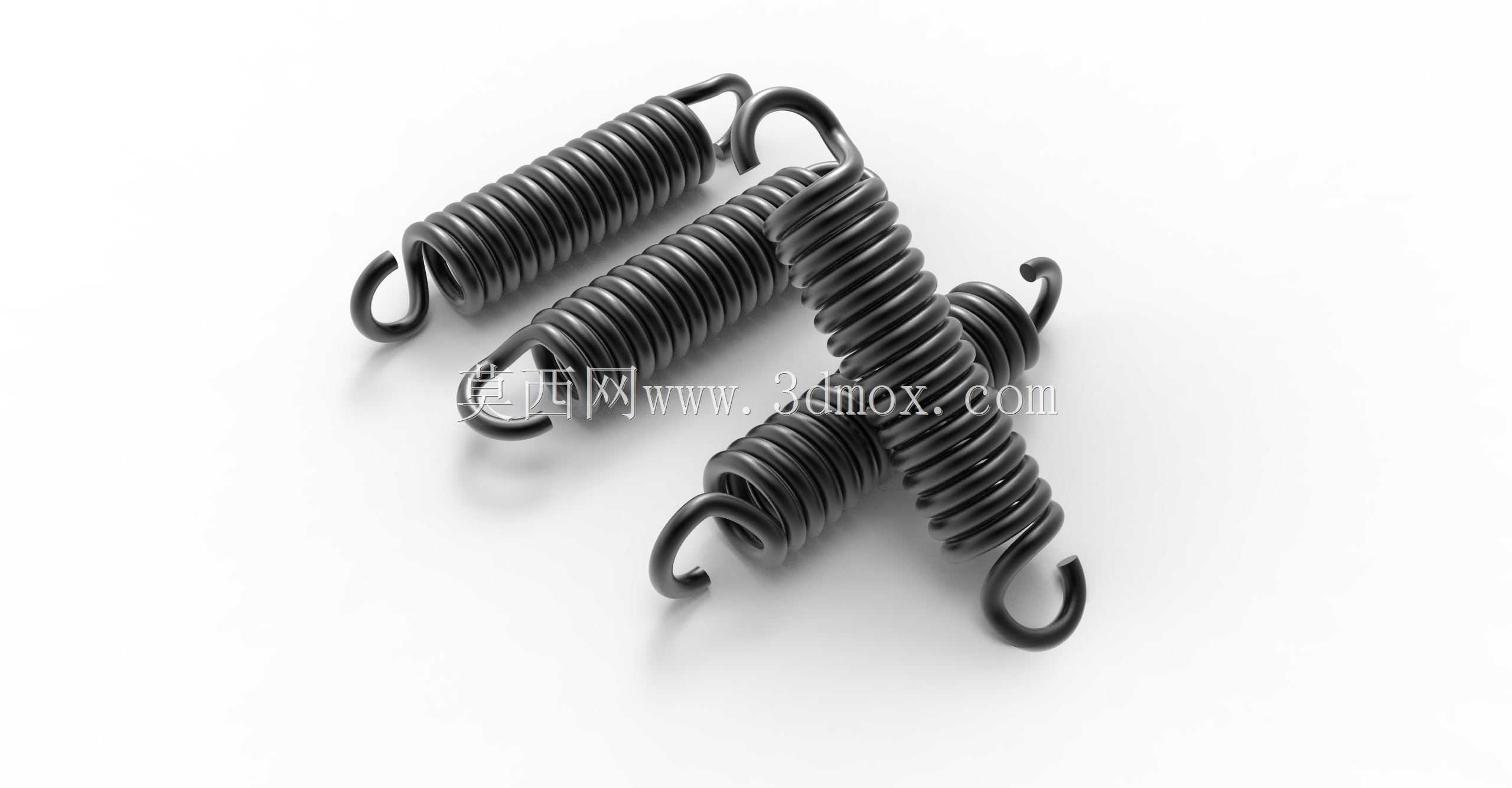

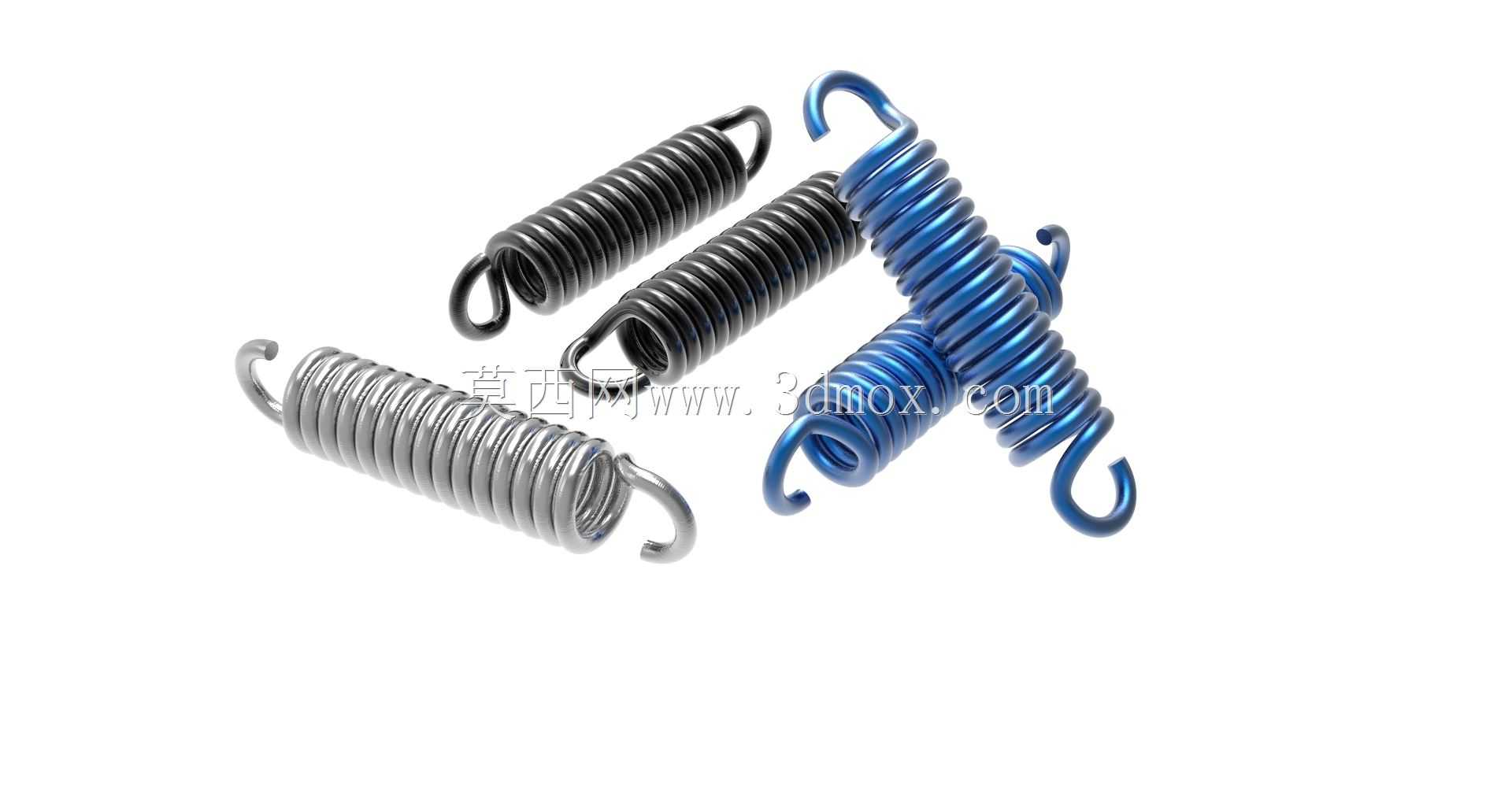

　　这款拉伸弹簧是针对CA6140普通车床的操作机构复位需求设计的弹性元件，在车床的进给操纵、离合控制、防护门复位等多个工位都能见到这类零件的应用。从实际装机场景来看，拉伸弹簧的核心作用是在机构完成动作后提供稳定的回拉力，保证操纵部件能精准回到初始工位，避免因复位不到位引发的进给错位、离合脱开不彻底等设备故障。设计这类弹簧时，首先要匹配安装位的空间边界，两端挂钩的成型角度直接决定了安装时的贴合度，本次设计的挂钩采用圆钩环结构，钩环内径与安装销轴的直径留0.2mm的配合间隙，既保证安装时的顺畅度，又能避免工作过程中钩环与销轴之间出现过大的窜动磨损。弹簧本体的有效圈数经过刚度校核，在车床规定的最大拉伸行程内，弹簧的弹力曲线保持线性，

　　不会出现力值陡增或衰减的情况，能覆盖操纵机构全行程的复位力需求。从外形尺寸来看，弹簧的外径严格控制在安装腔的内径范围内，单边预留1mm的安全间隙，避免弹簧受拉伸长时出现外径收缩剐蹭安装腔内壁的问题；自由长度匹配安装位的初始中心距，安装后保留适度的预拉力，防止设备启停振动时弹簧从安装位松脱。在功能特性上，这款弹簧采用等节距圆柱螺旋结构，工作过程中应力分布均匀，两端钩环与弹簧本体的过渡位置做了圆弧过渡处理，消除了应力集中点，能承受频繁往复拉伸的工况，适配车床每班数百次的操纵动作频率。设计过程中还考虑了长期使用的疲劳性能，弹簧的旋向匹配安装空间的避让需求，避免拉伸过程中与周边的线缆、管路发生干涉。对于机床维修和备件替换场景，

　　这款弹簧的尺寸完全适配CA6140车床的原装安装位，不需要对周边结构做任何改动就能直接装机，替换失效的旧弹簧后能快速恢复操纵机构的复位精度，解决因弹簧弹力不足导致的操纵杆卡滞、复位延迟等常见问题。在建模过程中，弹簧的螺旋线参数完全贴合实际加工的工艺要求，钩环的弯曲半径符合五金弹簧加工的成型规范，没有出现加工无法实现的极端曲率结构，模型的细节还原度能直接用于加工前的结构校核、安装干涉验证，也能作为机床备件库的标准模型调用，方便设备维护人员快速调取对应尺寸的弹簧参数完成备件采购或自制加工。
