弹性伸缩式电接触传输顶针结构

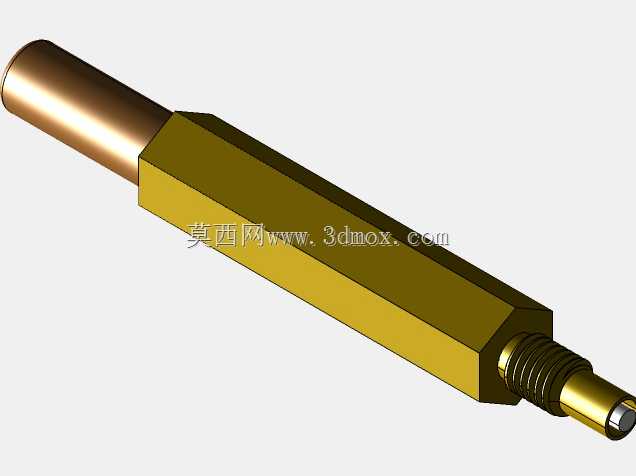

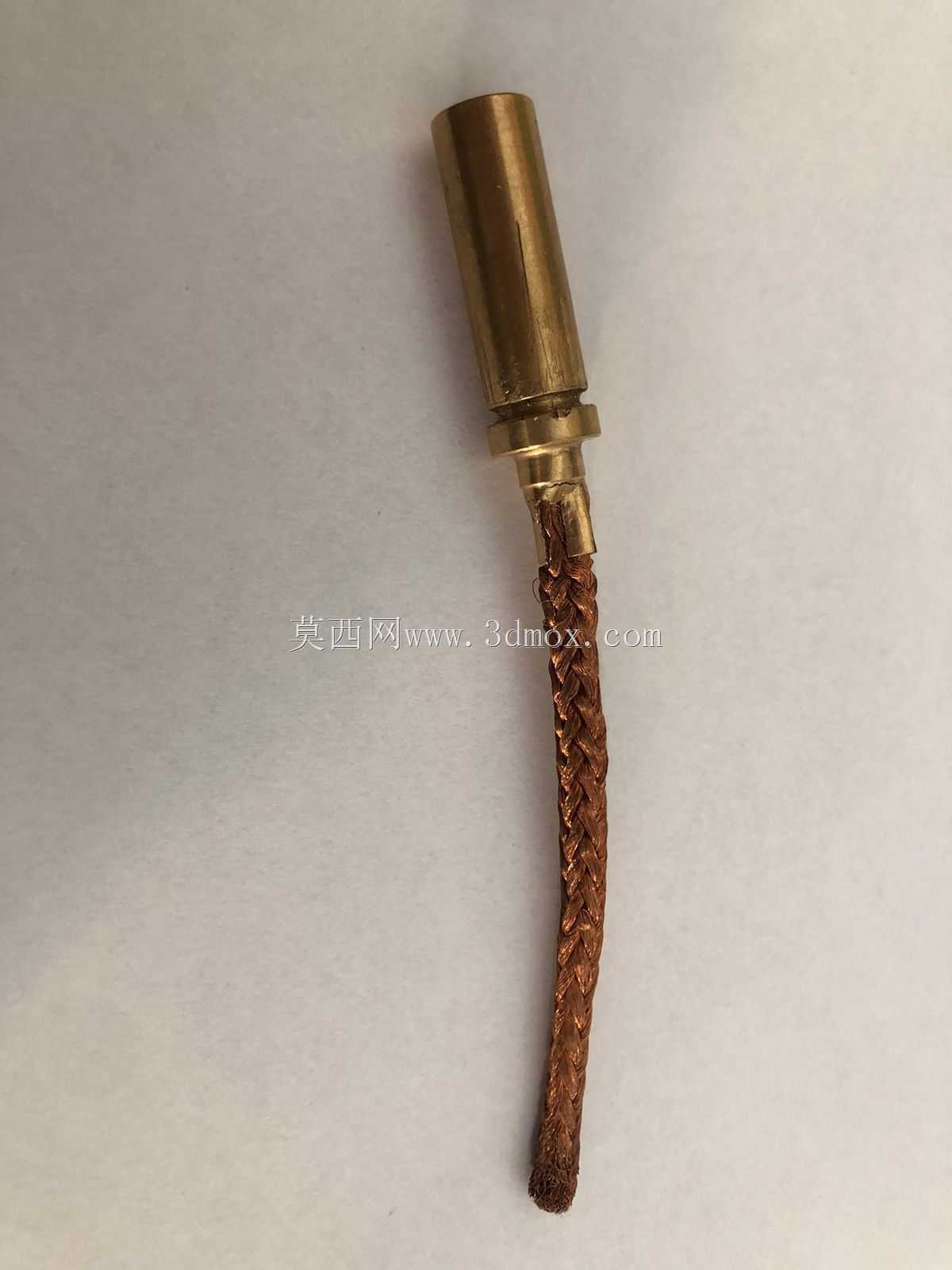

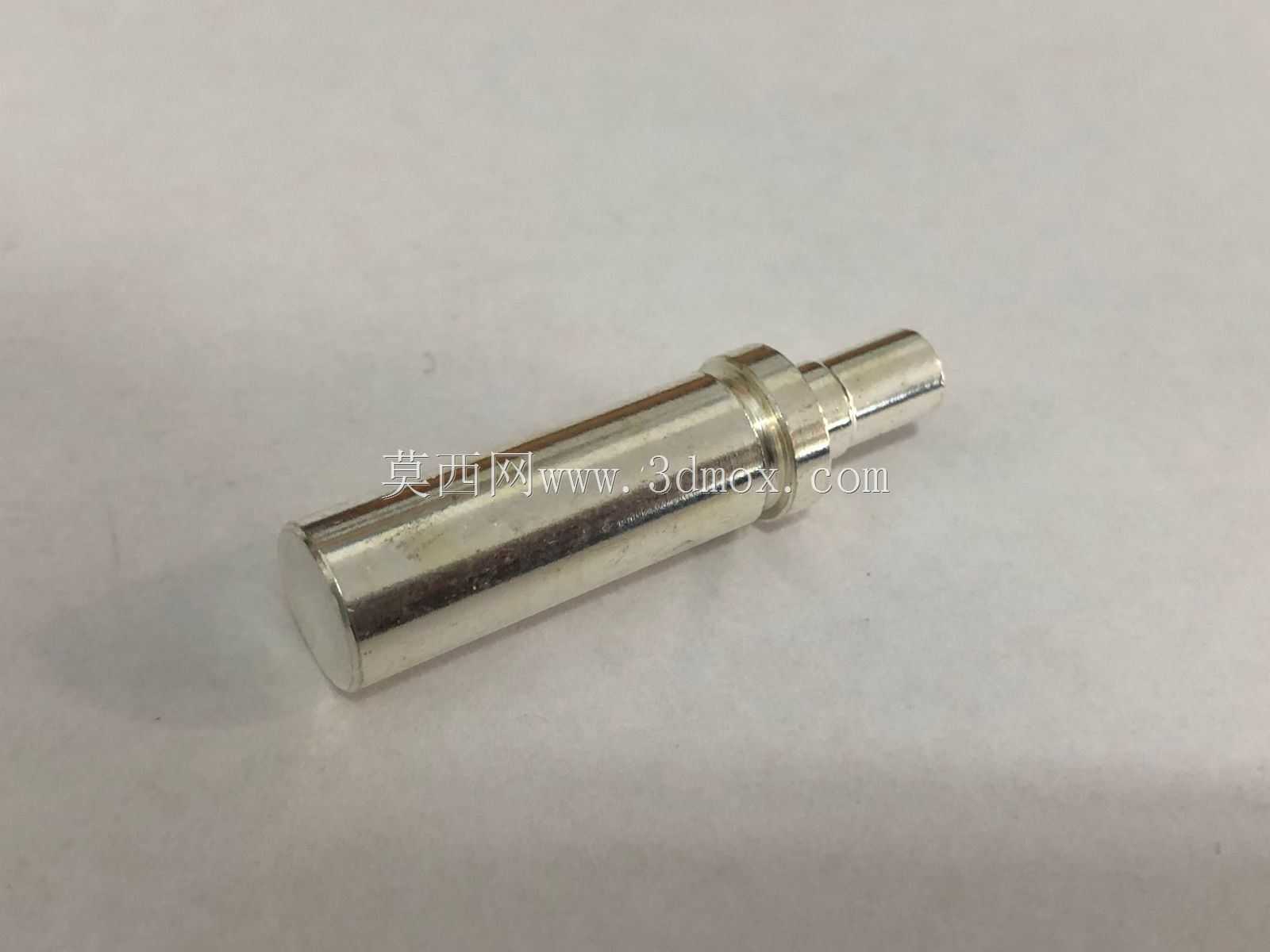

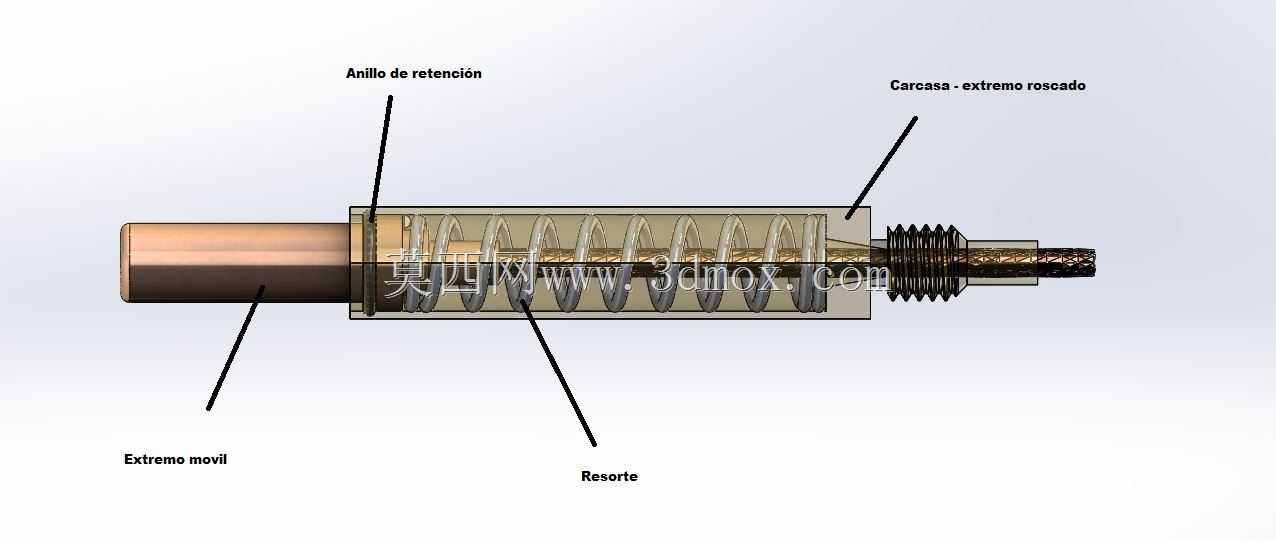

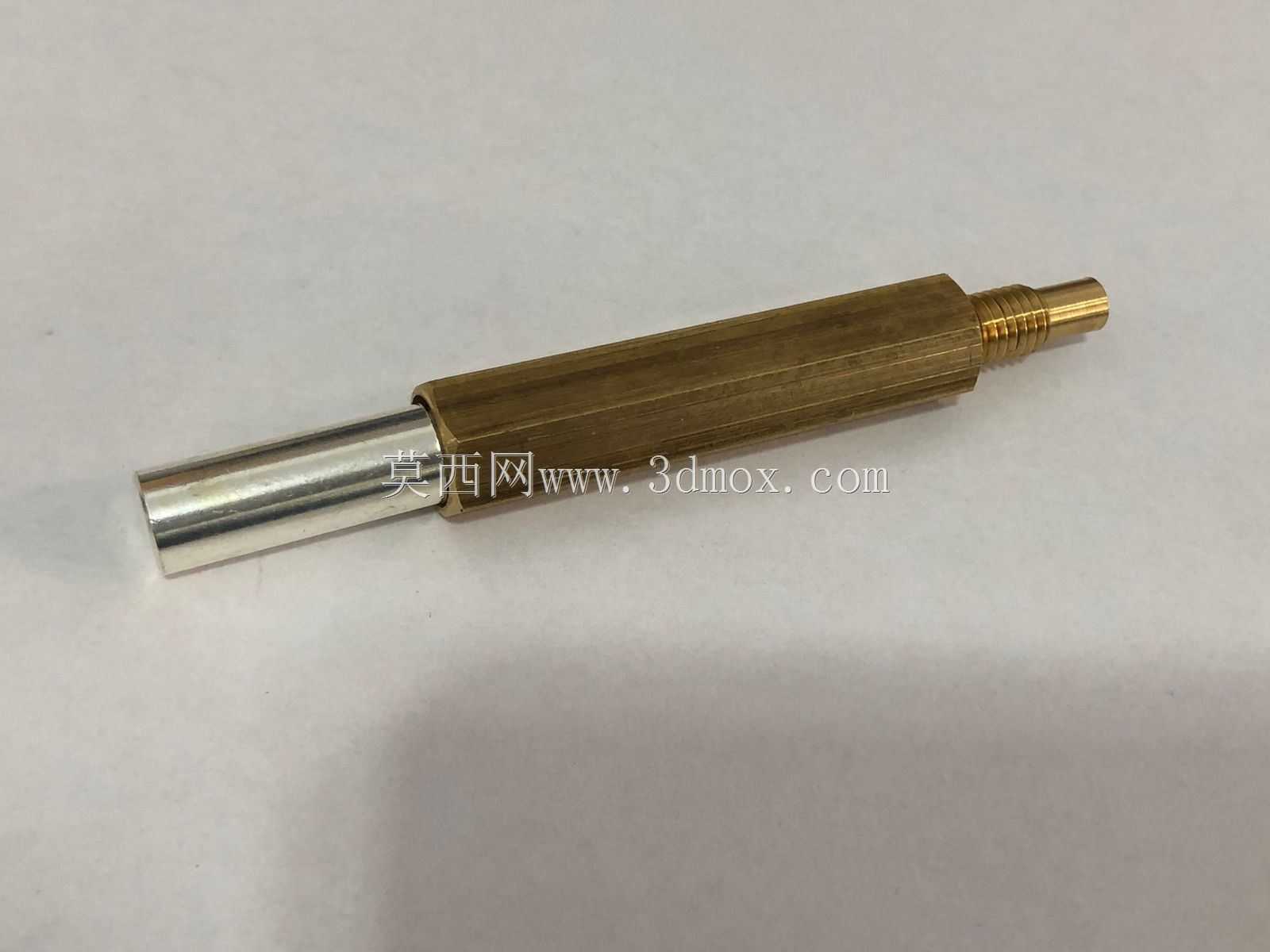

　　这类弹性伸缩电接触结构，常被用在需要频繁通断、存在相对位移的导电连接场景中，比如机床内部的工位信号传输、治具的快速通电对接、旋转部件的静态取电位置，核心作用是在两个存在小幅相对窜动、安装对位存在公差的部件之间，建立稳定的低阻导电通路，避免硬接触带来的磨损、顶死或者接触不良问题。从结构拆解来看，整个组件分为四个核心部分：端部的活动接触头、提供复位推力的圆柱螺旋压缩弹簧、带外螺纹安装段的外壳本体，以及限制活动头脱出的端部挡圈。活动接触头采用外露的圆柱端头，接触端面做了圆角过渡，避免对接时刮伤对侧接触片，杆部和外壳内孔采用小间隙滑配，既保证伸缩动作顺畅不卡滞，又能控制径向晃动量，减少接触电阻的波动。弹簧的选型匹配是这类结构的设计核心，

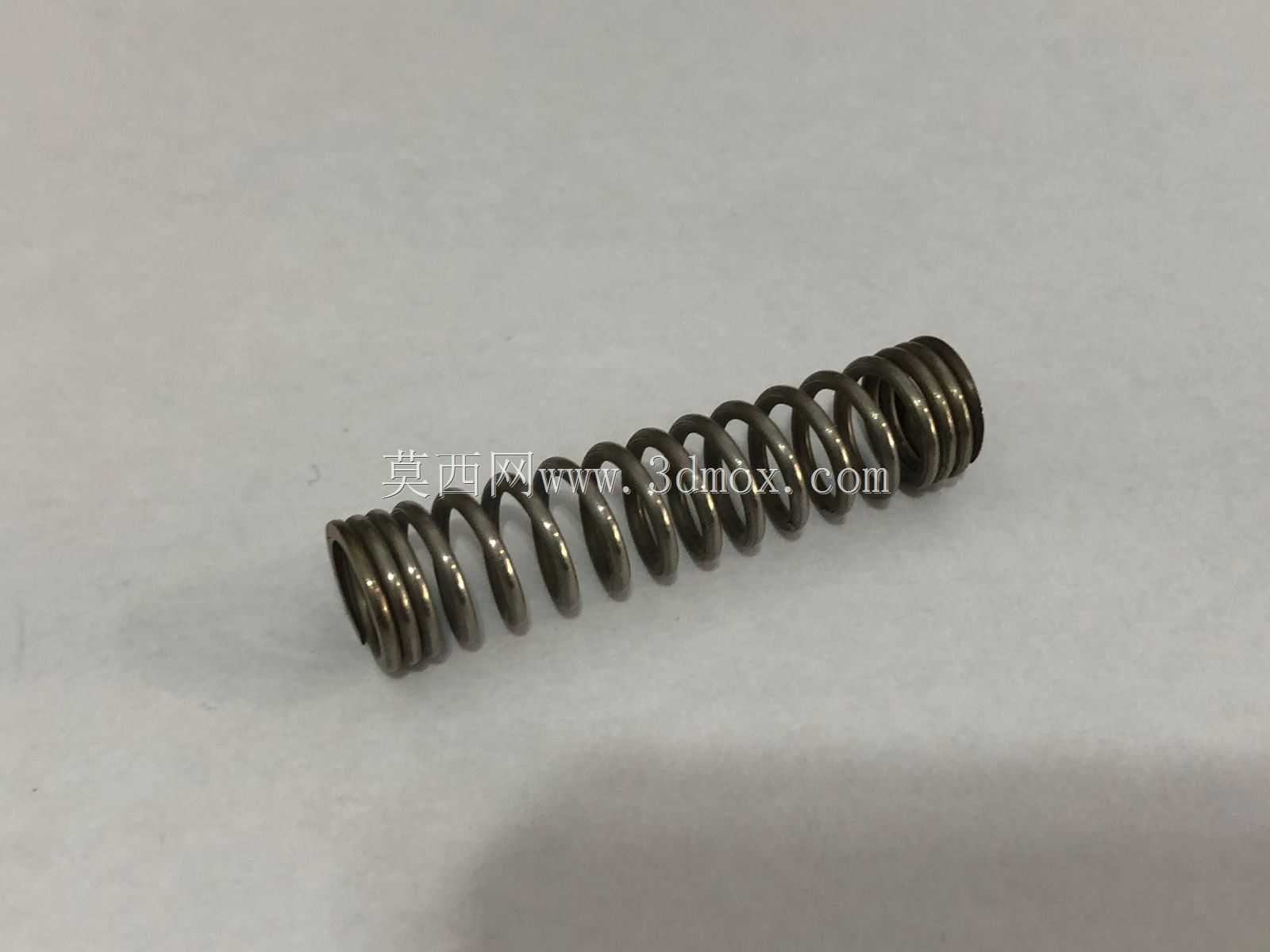

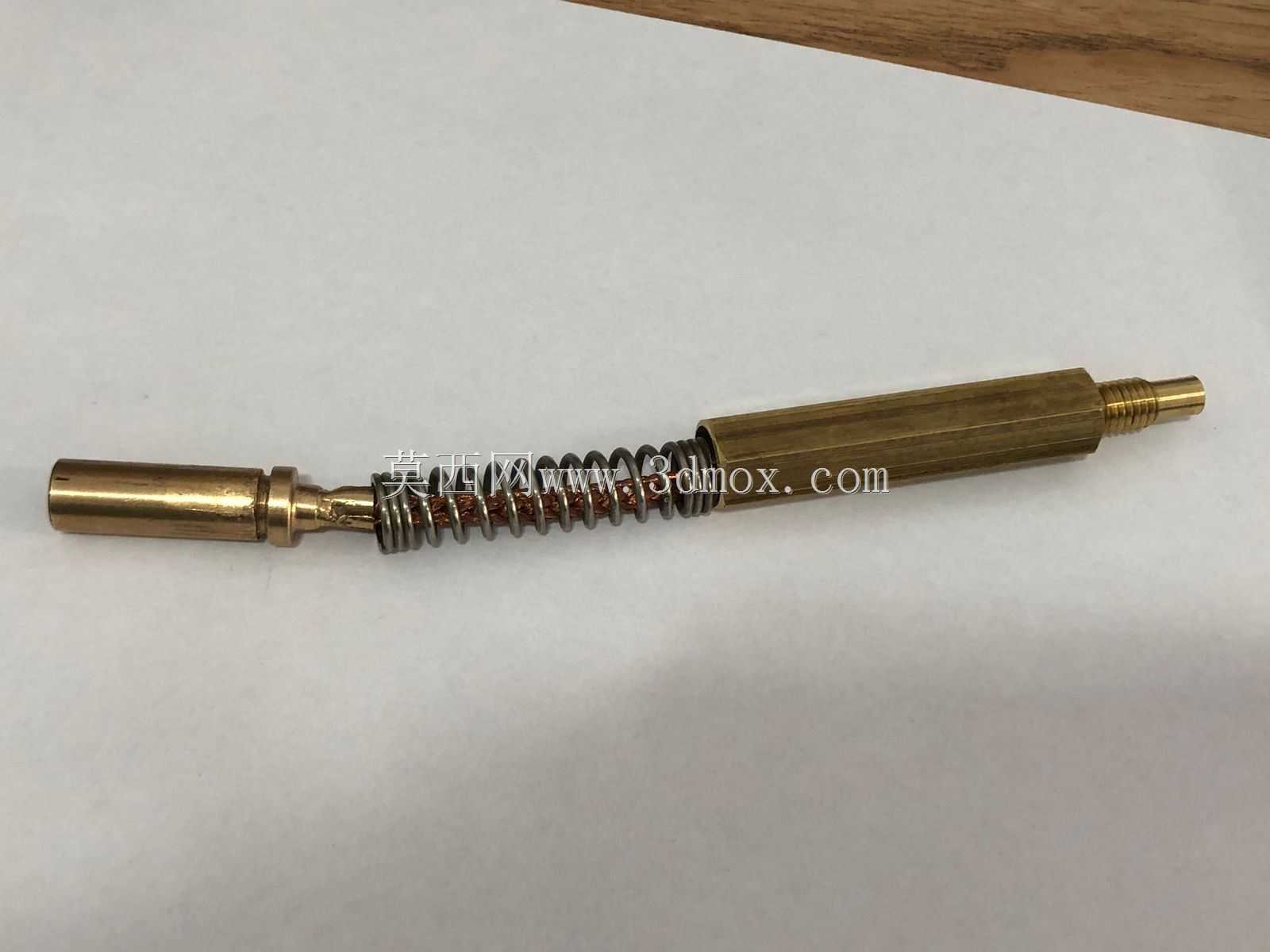

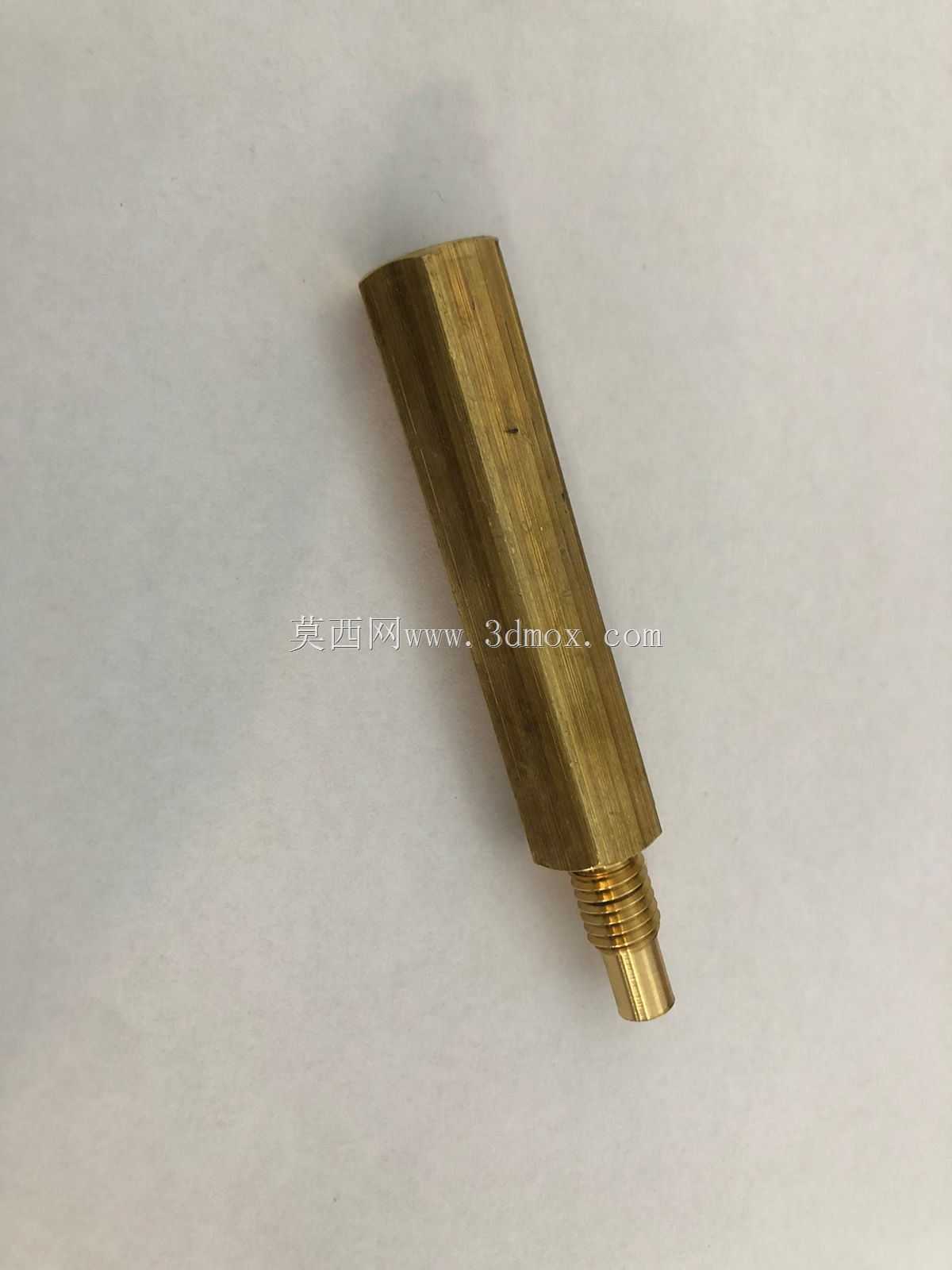

　　预压量设置要兼顾接触压力和伸缩行程：预压力过小会导致接触电阻偏大，振动工况下容易出现瞬断；预压力过大会增大对接时的顶推力，甚至会顶弯对侧的薄接触片，常规工况下接触压力控制在0.8-1.5N区间即可适配大部分信号与小电流传输场景。外壳尾部的外螺纹段是主要安装结构，配套螺母即可将整个组件固定在安装板上，螺纹段长度预留了足够的调节余量，可根据安装板厚度、对接间隙调整伸出长度，安装时需要注意外壳和安装板之间做绝缘处理，避免出现信号短路。挡圈嵌在外壳内孔的卡槽内，限制活动头的最大伸出位置，装配时需要先将弹簧和活动头装入外壳内孔，再压入挡圈，要保证活动头在全行程内无卡涩，弹簧无偏磨。设计时还要考虑活动头的伸出余量，

　　一般预留3-5mm的压缩行程即可覆盖常规的安装公差、部件磨损带来的间隙变化，行程过大会导致弹簧压缩比过高，缩短使用寿命，行程过小则无法抵消对位误差，容易出现接触不到位的问题。这类结构相比固定式导电柱，最大的优势是可以容忍一定的轴向安装误差和对接面的平面度误差，在频繁对接的工况下，弹簧的缓冲作用可以大幅降低接触端面的冲击磨损，延长接触组件的维护周期，日常使用中需要定期清理活动头和外壳配合缝隙内的金属碎屑、粉尘，避免卡滞导致伸缩失效。
