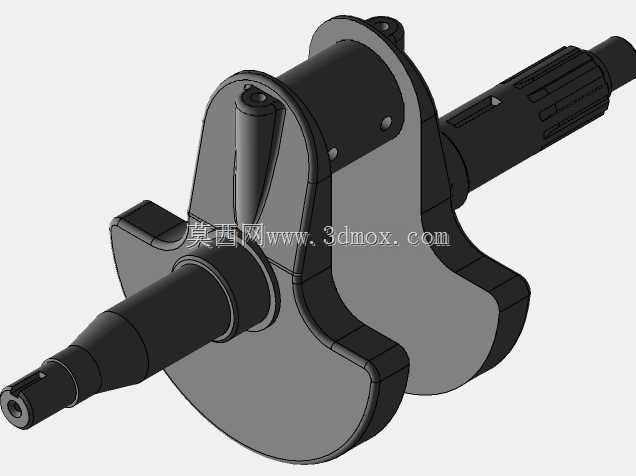

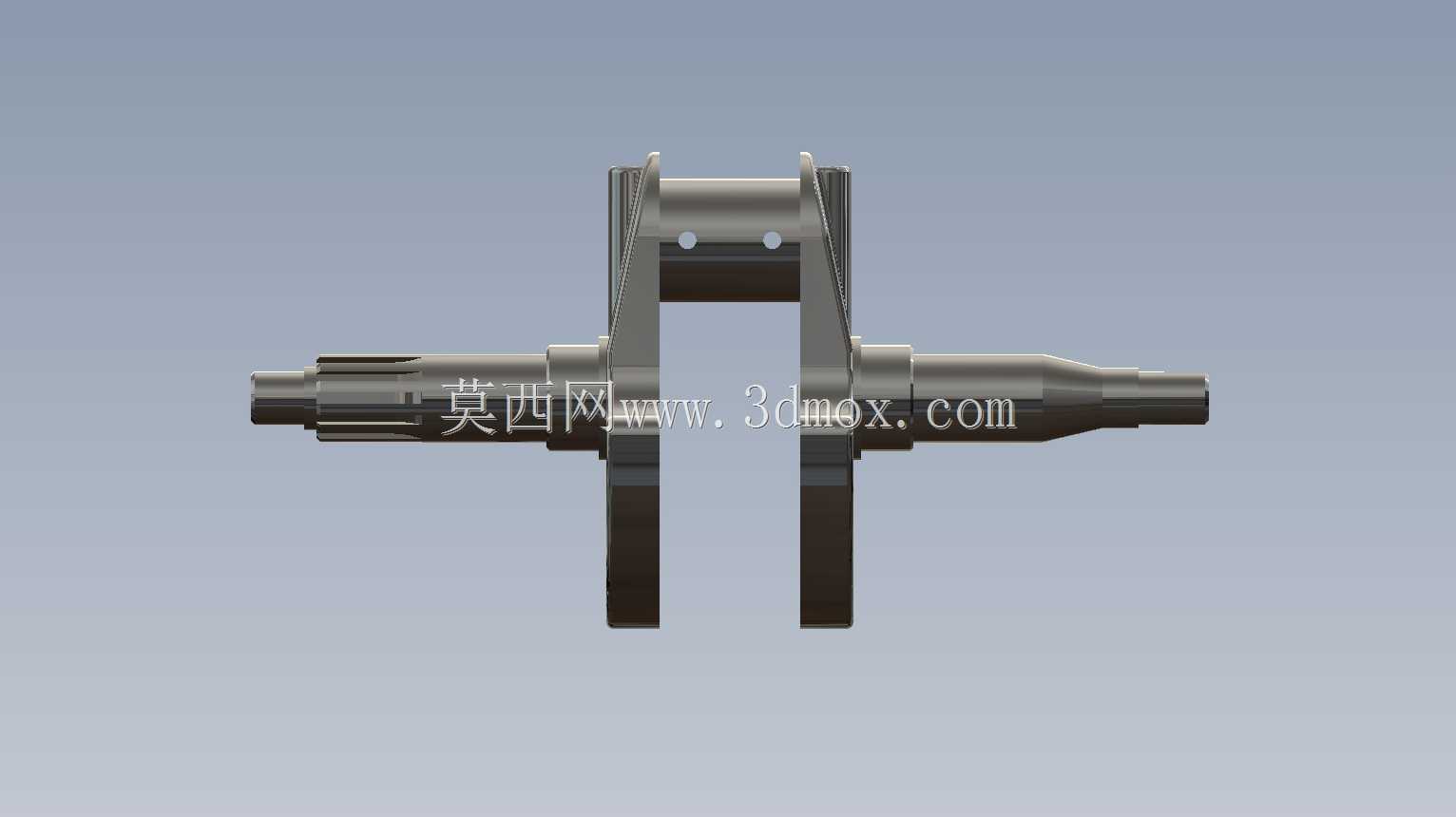

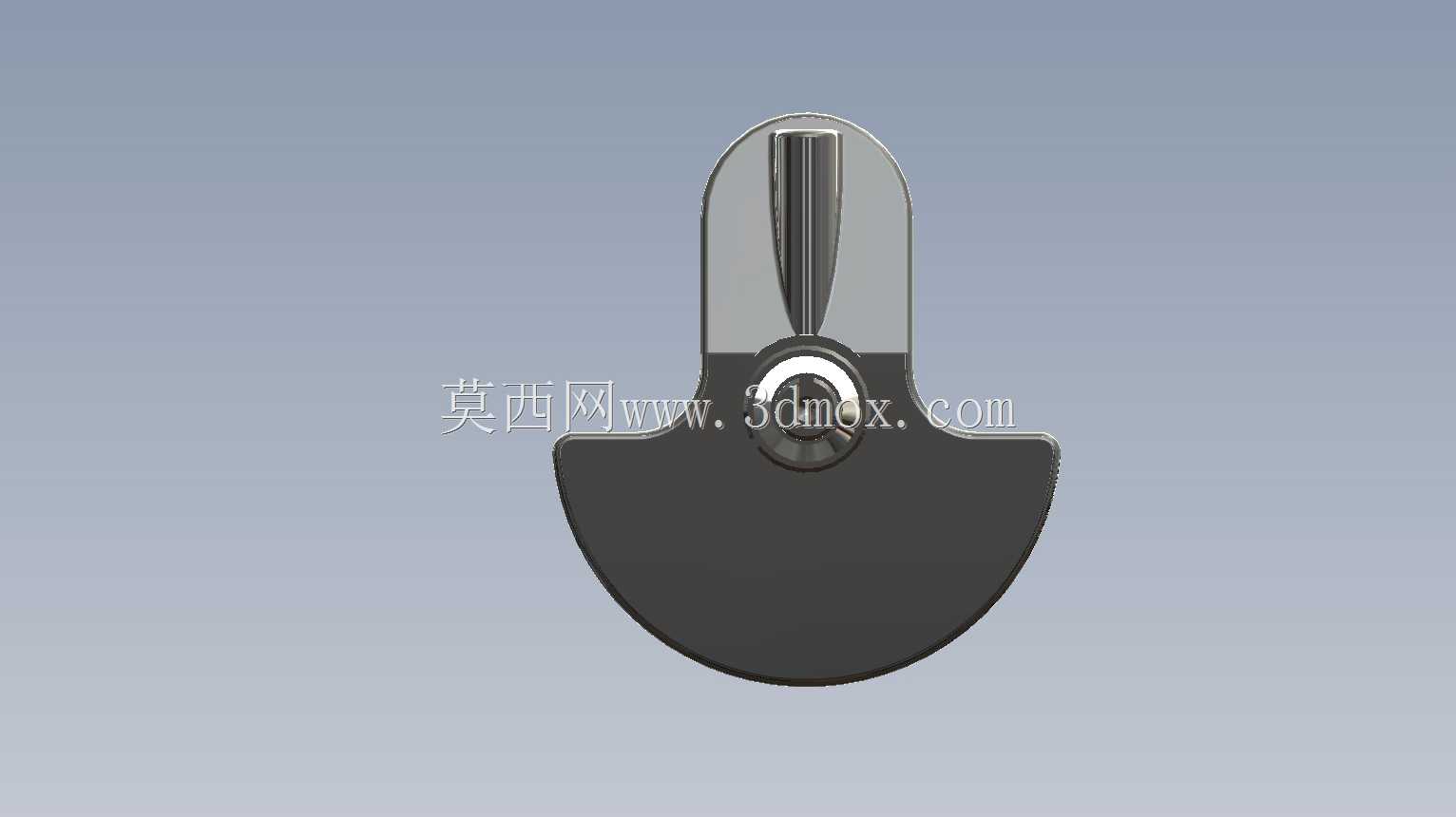

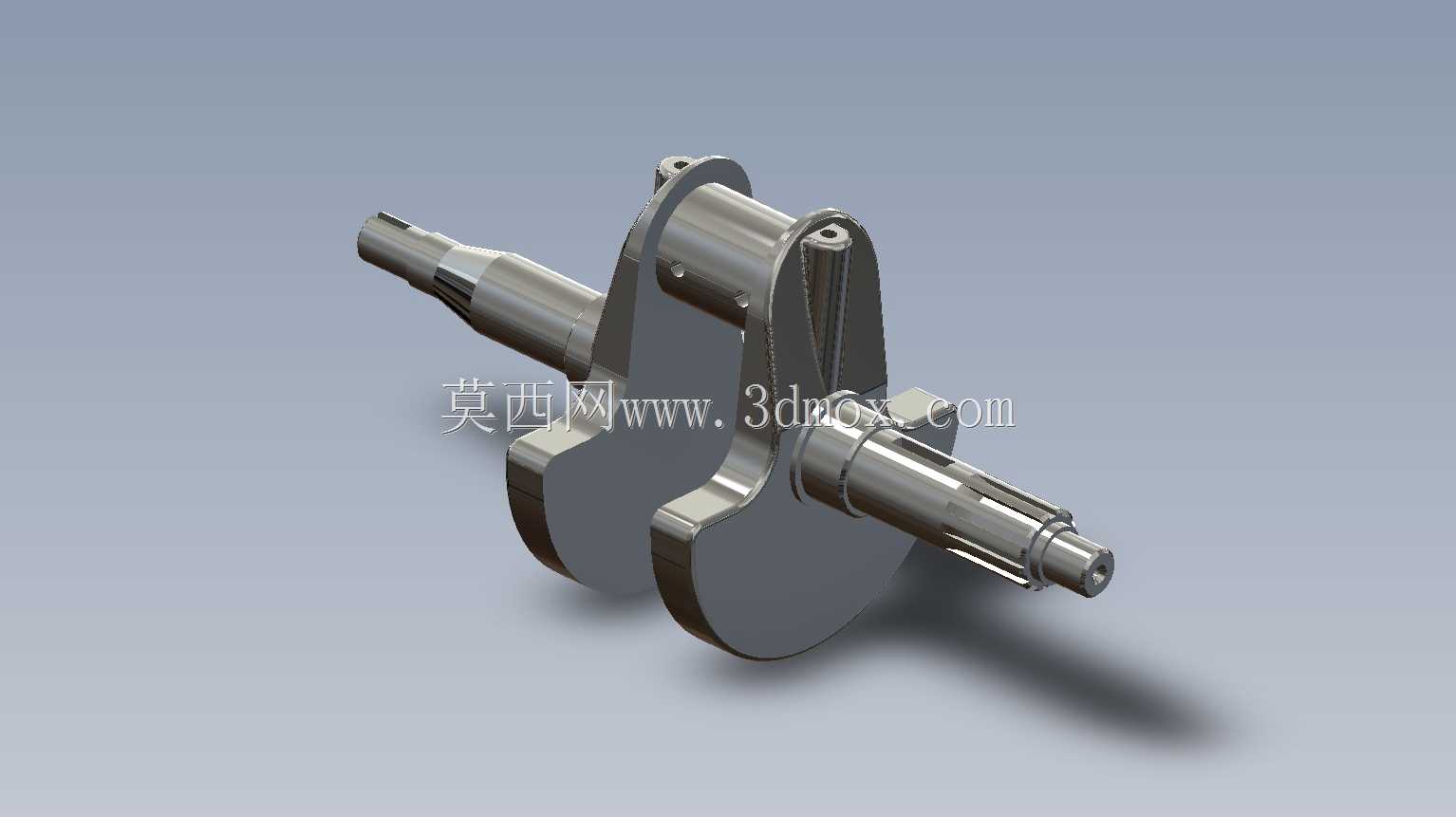

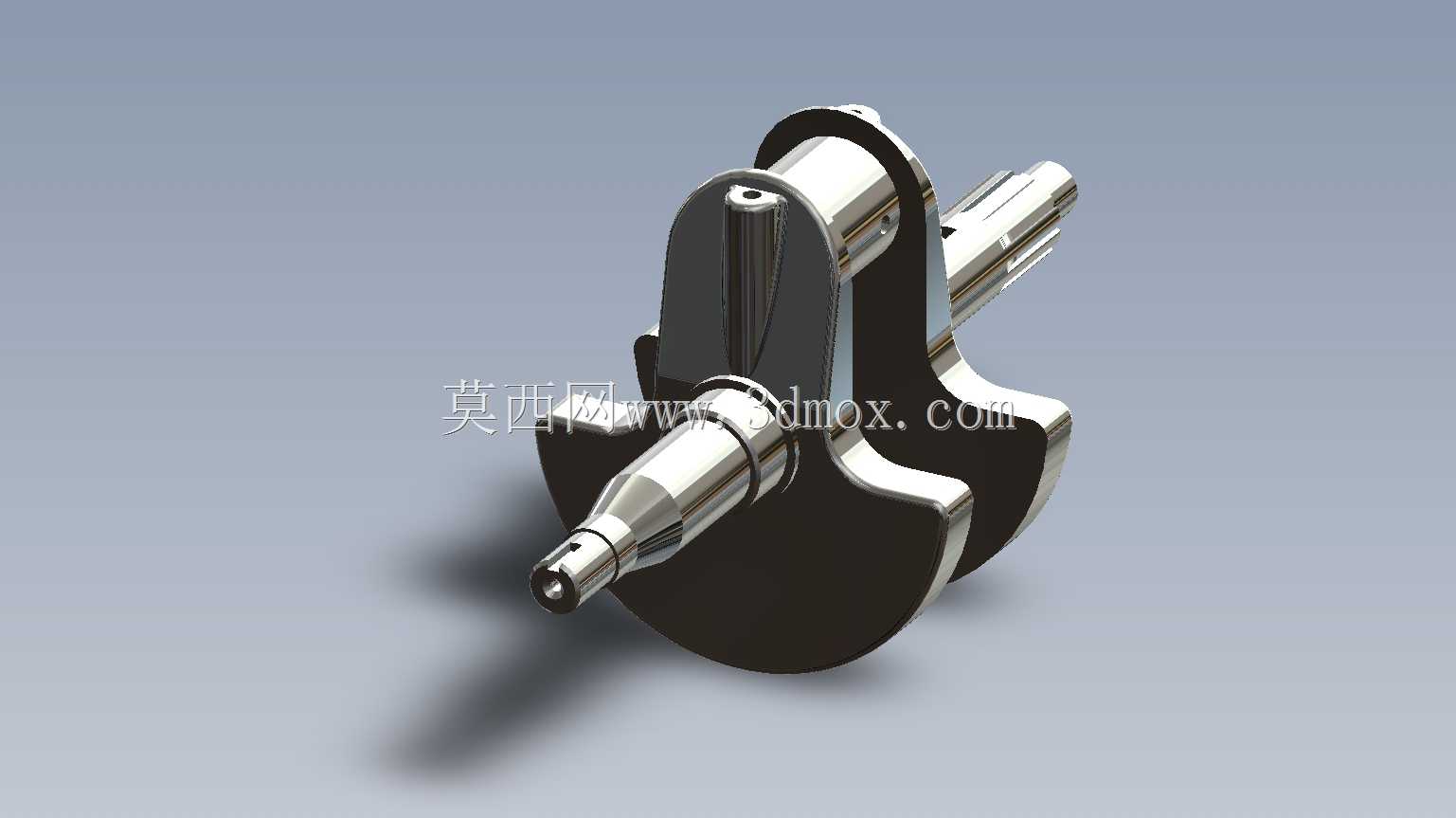

单缸内燃机曲轴组件结构设计

　　该零件为单缸动力单元核心传动构件，主要应用于小排量通用内燃机、小型工程机械动力头、农用机械动力输出端，承担活塞往复运动向旋转运动转换的核心功能，是动力输出路径上的第一级承载构件。设计阶段优先考虑动平衡性能，两侧平衡块采用偏心扇形结构，配重质心与曲柄销回转中心反向布置，可抵消活塞连杆组件往复运动产生的一阶惯性力，降低整机运行时的振动幅值，适配额定转速区间内的平稳运行需求。主轴颈与曲柄销采用变径过渡设计，轴肩位置设置圆弧卸荷槽，避免应力集中导致的疲劳断裂，表面粗糙度要求匹配滑动轴承配合公差，可保证长期高速运转下的润滑膜形成，减少轴瓦磨损。两端输出轴段分别设置键槽与定位轴肩，一端用于连接飞轮储能组件，另一端可适配正时齿轮、

　　机油泵驱动齿轮等附件，安装边界需匹配缸体曲轴箱的主轴承座同轴度要求，轴向定位通过主轴颈台阶与止推片配合实现，控制轴向窜动量在允许公差范围内。建模过程中对油道孔做了简化处理，实际生产中斜油道从主轴颈表面贯通至曲柄销表面，可将压力润滑油输送至连杆轴承配合面，保证摩擦副持续润滑。平衡块侧面与曲轴箱内壁预留足够安全间隙，避免运转过程中出现运动干涉，曲柄臂厚度经过强度校核，可承受最大爆发压力下的冲击载荷，不会出现弯曲变形。两端轴端的中心孔采用标准B型中心孔，作为加工过程中的定位基准，可保证各轴段同轴度、圆柱度满足加工精度要求，装配时无需额外修配即可与标准轴瓦适配。
