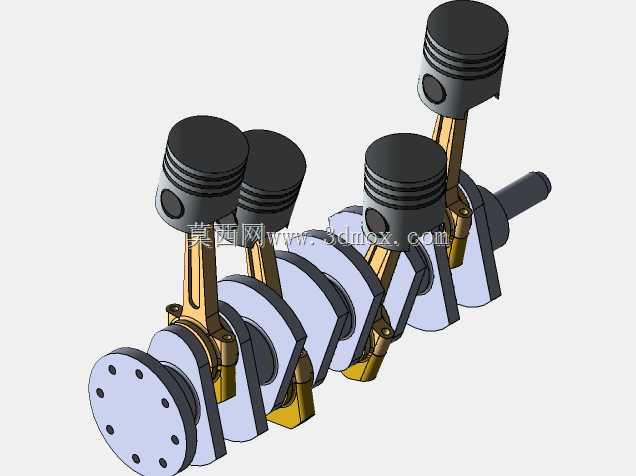

直列四缸内燃机曲柄连杆动力总成结构

　　这套直列四缸动力结构，是往复式内燃机最核心的动力转换单元，广泛适配乘用车、小型工程机械、农用动力机组等需要稳定内燃动力输出的场景，承担着将燃料燃烧产生的热能转化为旋转机械能的核心作用，是整套动力设备的动力输出源头。从结构设计逻辑来看，整套总成围绕曲柄连杆机构的运动匹配展开，四个活塞沿气缸轴线做等相位差往复直线运动，通过连杆将活塞的直线推力传递给曲轴的曲柄销，将直线运动转化为曲轴的连续旋转运动，四缸的相位排布刚好抵消一阶往复惯性力，让整机运转的平顺性得到基础保障，不需要额外加装过大的平衡轴结构就能满足常规动力设备的振动控制要求。活塞部分采用了常规的三道环槽设计，分别对应气环与油环的安装位置，

　　活塞销孔与连杆小头的配合预留了合适的浮动间隙，保证热态工况下运动副不会出现卡滞；连杆采用锻钢结构的典型截面设计，大头做分体式结构适配曲轴曲柄销的装配，杆身的过渡圆角全部做了应力释放处理，避免交变载荷下出现应力集中断裂的问题。曲轴部分采用全支撑结构设计，每个曲柄之间都设置了主轴颈支撑，对应缸体的主轴承安装位，曲轴输出端预留了法兰连接结构，可直接对接飞轮、离合器或者动力输入轴，自由端可搭配正时齿轮、机油泵驱动轮等附件的安装位。整套模型的安装边界完全参考常规量产1.6-2.0L排量四缸汽油机的尺寸比例设计，缸心距、活塞行程、曲柄半径的比例都符合实际工程设计的取值范围，相邻气缸之间的壁厚预留了足够的冷却水道空间，曲轴的轴向窜动间隙、

　　连杆的摆动避让空间都在建模时做了完整的运动干涉校验，整套结构装配完成后可直接做运动仿真演示，直观展示进气、压缩、做功、排气四个冲程中活塞与曲轴的对应运动关系。对于结构设计从业者来说，这套模型可以直接作为内燃机动力单元设计的参考基底，调整缸径、行程参数就能快速衍生出不同排量的动力结构方案，也可用于教学场景中演示曲柄连杆机构的运动原理，帮助初学者理解往复式内燃机的动力传递逻辑。建模过程中所有运动副的配合关系都按照实际装配要求设置，活塞与气缸壁的配合间隙、连杆大小头的转动间隙、曲轴主轴颈的转动配合都做了对应预留，不存在静态装配干涉的问题，可直接导入动力学仿真软件做载荷、振动特性的模拟分析。
