自行车车顶架夹持固定装置设计

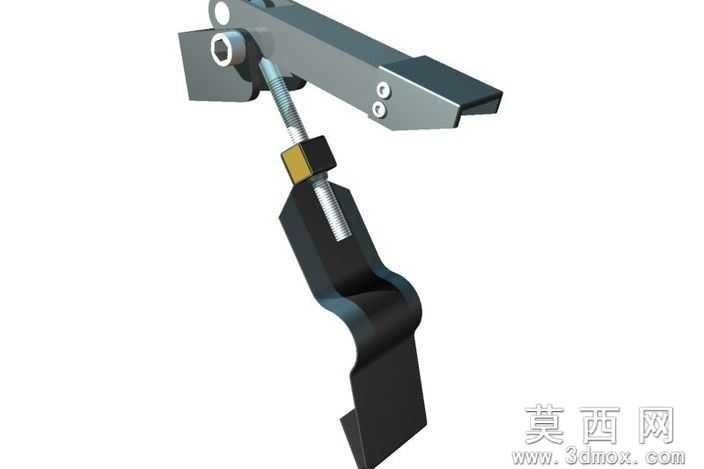

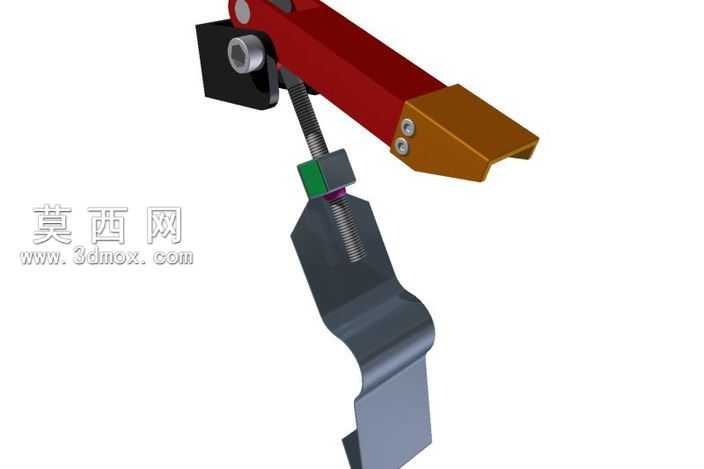

本作品为自行车车顶架夹持固定装置，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械装配的公差配合逻辑，对每一个零部件的尺寸、装配间隙进行精准设定，确保各部件可实现真实的运动与装配效果。模型整体采用自上而下的设计思路，先确定夹具的整体安装基准与夹持行程范围，再拆分出摆臂主体、调节螺杆、锁紧螺母、夹持钩体、铰接销轴等独立零部件，逐一完成各零件的特征建模。材质渲染阶段，针对不同部件的实际应用材质做了区分处理：摆臂主体采用哑光喷塑金属材质，还原钢制冲压件经表面处理后的细腻磨砂质感，调节螺杆与铰接销轴采用亮面镀锌金属材质，表现金属紧固件的光滑反光特性，锁紧螺母做了黄铜色金属材质区分，夹持钩体采用黑色硬质工程塑料与金属嵌件结合的材质表现，还原实际产品中防滑接触部位的材质特性。结构设计上，该夹具采用杠杆式锁紧原理，通过铰接点的位置排布实现夹持力的放大，调节螺杆可适配不同厚度的车顶架横杆，旋转螺母即可带动夹持钩体上下位移，实现对自行车架的快速锁紧与释放，摆臂末端的压合面做了加宽防滑处理，增大接触摩擦力避免固定后出现滑移。建模过程中对螺纹结构做了简化与真实化平衡处理，既保留了螺纹的外观特征用于展示结构原理，又避免了过高的面数导致模型冗余，所有铰接部位均预留了合理的转动间隙，可在三维软件中直接模拟夹具的开合锁紧动作，直观展示其工作原理。整体模型结构完整，零部件无缺失，装配关系清晰，可用于产品结构展示、安装说明演示、二次结构优化设计等场景，各部件的建模特征保留完整，支持对单个零件进行尺寸修改与结构调整，适配不同规格的车顶架与自行车固定需求。
