气动气源处理二联件润滑装置结构模型

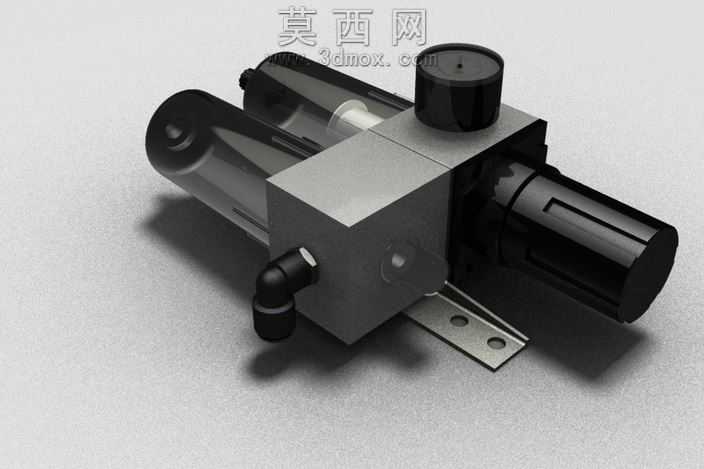

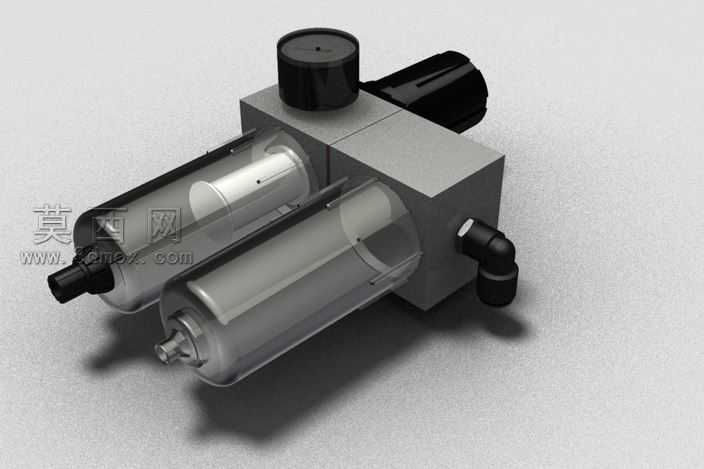

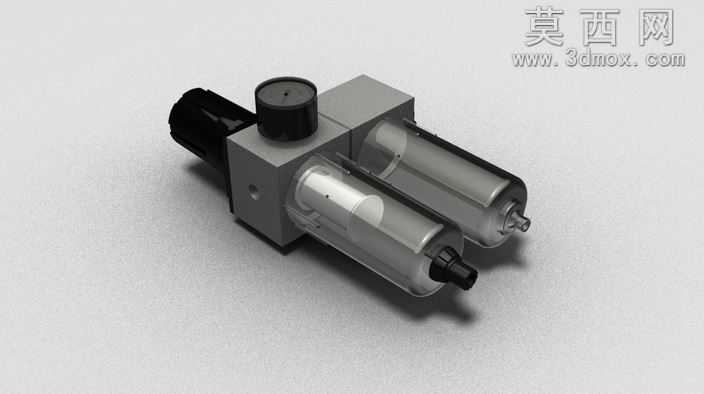

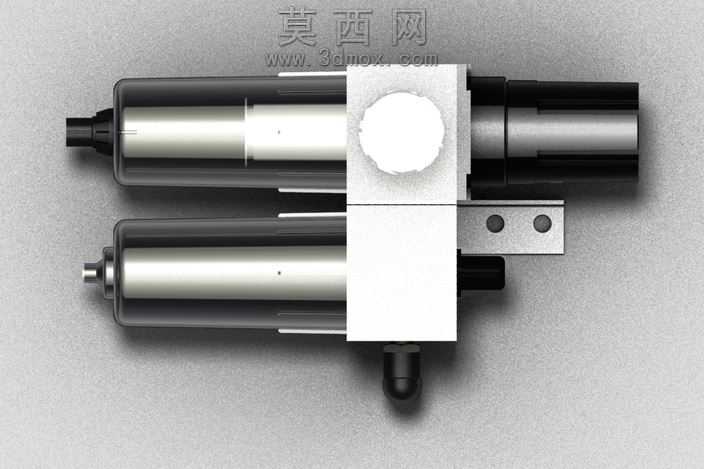

本作品为气动系统常用的气源处理二联件润滑装置三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的装配设计思路，先完成整体功能区块的布局划分，再逐一拆解构建各个零部件，最终完成整体装配约束与干涉校验，确保各部件配合关系符合实际工业产品的装配逻辑。模型主体分为阀块基座、透明储油杯体、顶部调压旋钮、侧方快插接头四个核心功能区块，阀块基座采用金属哑光灰材质渲染，还原压铸铝合金的磨砂金属质感，表面做了细微的颗粒纹理处理，模拟实际工业铸件的表面肌理，边缘做了符合加工工艺的微小倒角处理，避免尖锐直角带来的不真实感。两个平行布置的透明储油杯体采用高透聚碳酸酯材质渲染，设置了合适的折射与反射参数，能够清晰呈现杯体内部的腔体结构，杯体底部的金属端盖做了车削金属的亮面质感处理，和杯身的透明材质形成鲜明的视觉对比。顶部的黑色调压旋钮采用哑光工程塑料材质，表面做了细微的防滑纹理刻画，还原实际产品调节部位的防滑设计细节，侧方的弯角快插接头同样做了哑光黑塑料与金属嵌件的材质区分，接头处的卡扣结构细节完整还原。建模过程中对气路内部的连通通道做了简化示意性构建，既保证外部结构的完整还原，也兼顾了内部流道的功能示意，所有零部件的装配约束均采用实际生产中的配合关系，比如杯体与基座的螺纹旋合配合、旋钮与阀芯的同轴配合、接头与基座的密封面贴合配合，整体模型经过全局干涉检查，不存在部件穿模等不合理问题。渲染阶段采用工作室柔光环境，在浅灰色背景下突出产品本身的结构层次，阴影做了柔和虚化处理，让模型呈现出专业工业产品展示的视觉效果，模型的结构比例完全参考市面主流气源润滑二联件的实际尺寸比例，能够用于气动系统原理演示、产品装配教学、工业产品宣传素材制作等场景，整体建模精度满足工业级展示与结构参考的使用需求，细节处的密封槽、安装定位孔等小特征也做了完整还原，没有出现过度简化导致的结构缺失问题。
