21.5英寸桌面液晶显示器三维结构设计

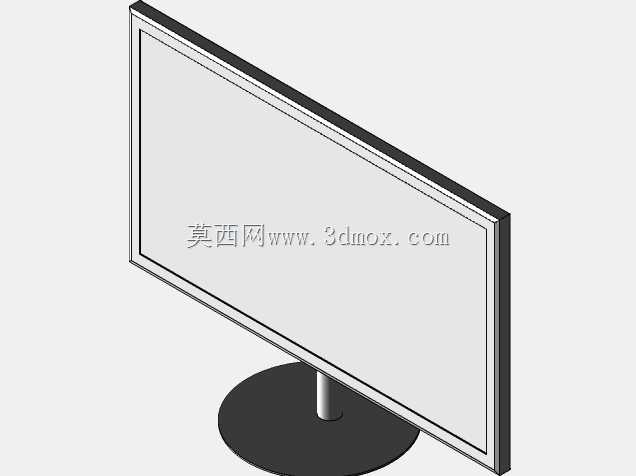

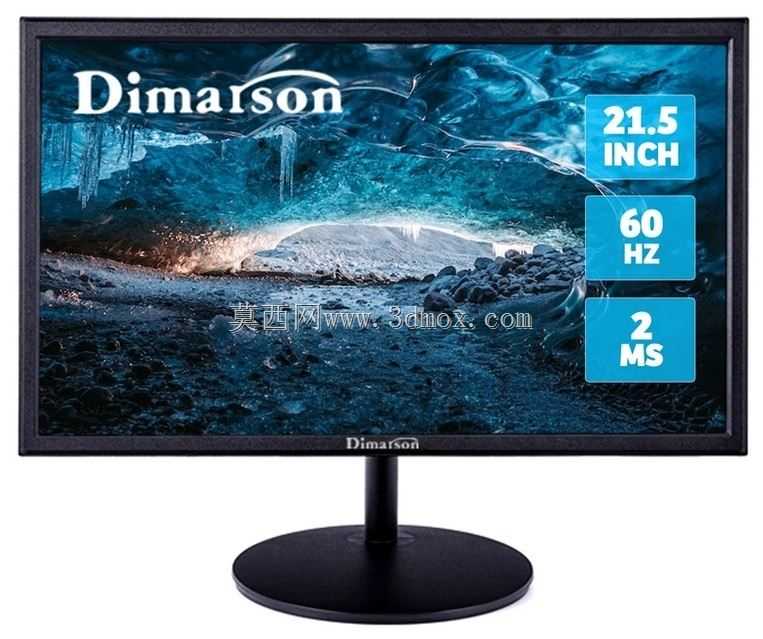

　　这款桌面显示设备的三维结构设计，围绕日常办公、家用影音、轻度设计作业的常规使用场景展开，整体结构拆分覆盖显示面板、前框、后壳、支撑立柱、圆形底座五大核心模块，各部件的装配间隙、卡扣位置、走线空间均按照实际量产装配逻辑做了对应还原。从实际使用需求出发，面板部分选用21.5英寸常规显示尺寸，对应屏幕长宽比例为16:9，符合多数用户的桌面摆放视觉习惯，屏幕边框做了窄边处理，前框与面板的贴合位置预留了0.3mm的缓冲胶条安装槽，避免装配过程中挤压损伤液晶层。支撑结构采用单立柱搭配圆形金属底座的方案，立柱内部预留了升降调节的滑动轨道空间，可支持屏幕上下高度调整，同时立柱与后壳的连接位置设置了俯仰角度调节转轴，

　　可实现-5度到20度的屏幕倾角调整，匹配不同坐姿下的观看视角需求；圆形底座直径设计为220mm，配重块安装位预留于底座中心下方，保证屏幕调整到最大前倾角度时整体重心仍落在底座支撑范围内，不会出现倾覆风险。后壳部分的设计充分考虑了散热与接口布局，顶部与两侧预留了格栅式散热通风槽，对应内部驱动板、电源板的发热位置，保证设备长时间运行时的热量可顺利散出；后壳下方的接口区域预留了VGA、HDMI、电源输入三类常规接口的安装位，接口间距设置为12mm，满足各类线材插头的插拔操作空间，不会出现相邻接口插头干涉的问题。走线结构上，支撑立柱中心设置了直径18mm的穿线孔，可将电源线、视频线从立柱内部引导至底座出线口，保持桌面走线整洁。

　　整体外形的安装边界控制也贴合常规桌面使用场景，整机含底座的总高度控制在380mm以内，屏幕最低位置距离桌面高度为80mm，底座前后深度为220mm，摆放时仅占用桌面较小的纵深空间，适配多数常规尺寸的电脑桌摆放需求。各部件的连接结构除了卡扣配合外，对应受力位置预留了螺丝安装柱，前框与后壳的连接螺丝隐藏于底部边框位置，兼顾装配牢固度与外观整体性。
