铁路机车走行部轮轨结构三维设计

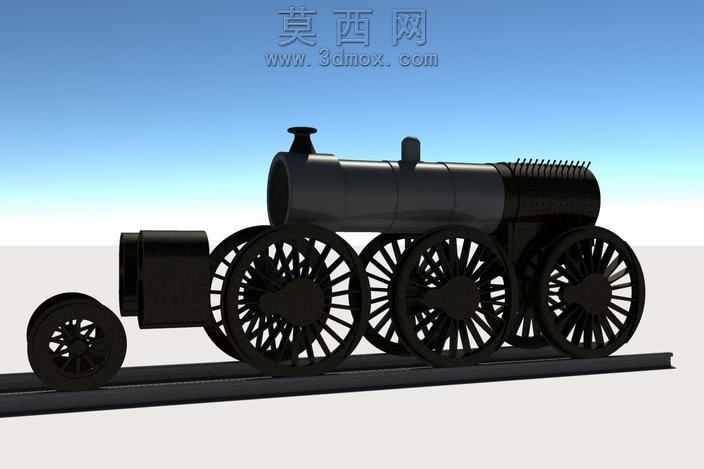

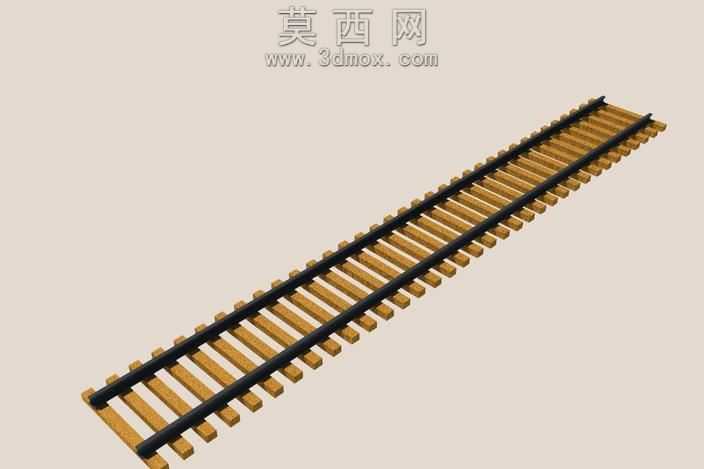

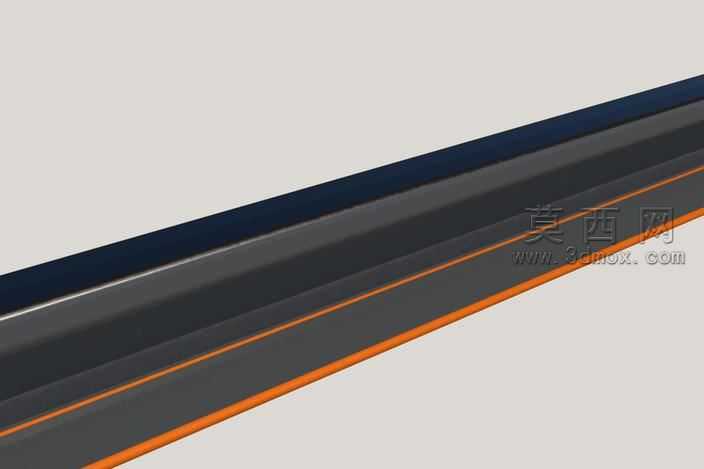

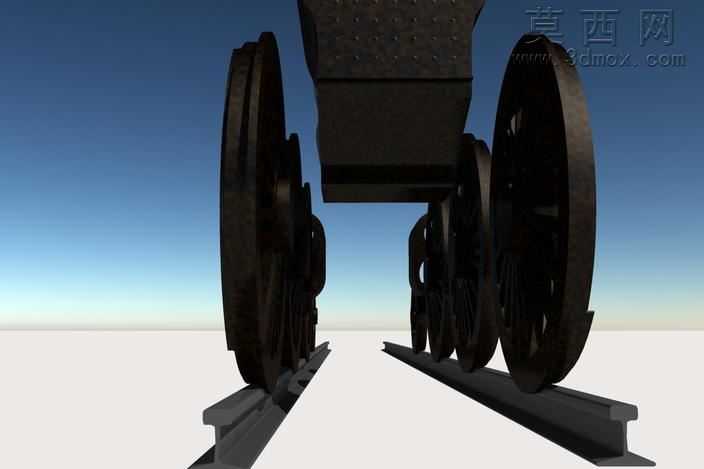

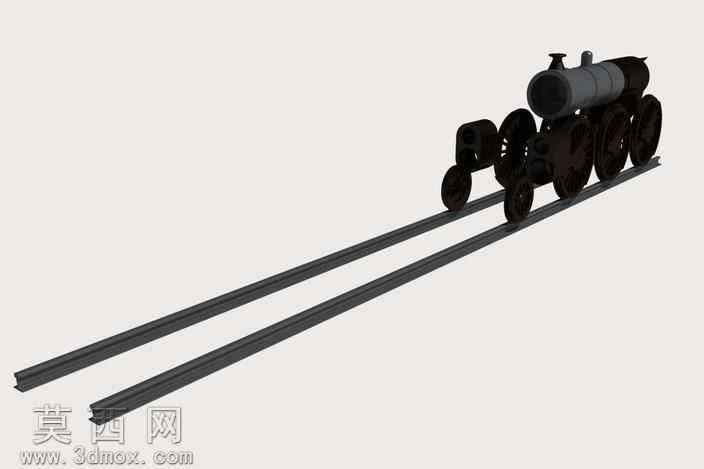

本作品采用SolidWorks完成全参数化三维建模，围绕铁路机车走行部核心的轮轨配合结构展开设计，完整还原了机车轮对与钢轨的装配关系。建模过程中首先对钢轨的廓形、轨底坡参数进行精准草绘，通过拉伸、放样特征生成标准长度的轨道段，对轨头接触区域做了细化的曲面处理，保证后续轮轨接触仿真的精度。轮对部分严格参照机车动轮的结构尺寸，分别构建轮心、轮箍、辐板结构，对轮缘的厚度、高度、踏面锥度做了参数化约束，可根据不同轨距、车型需求快速调整参数。走行部的构架部分采用焊接结构的建模逻辑，通过多实体组合完成侧架、轴箱定位结构的搭建，对轮对与轴箱的转动配合、一系悬挂的安装位置做了精确的装配约束，整体装配体添加了合理的配合关系，可实现轮对沿轨道的滚动运动仿真。渲染阶段采用Keyshot完成材质与场景搭建，轮对部件赋予铸钢材质，调整表面粗糙度模拟长期运行后的金属哑光质感，钢轨部分添加轻微的磨损纹理与锈迹质感，构架部分采用深色防锈漆材质，场景搭建了开阔的户外轨道环境，添加渐变天空背景与柔和的日光照明，通过低角度透视视角突出轮轨接触的结构细节，阴影参数调整至柔和自然，清晰展现走行部的结构层次。设计过程中重点考量了轮轨接触的几何匹配关系，对轮缘与轨侧的间隙、踏面与轨头的接触斑位置做了结构验证，同时兼顾了机车锅炉配套走行部的承载需求，构架的受力位置做了局部的结构加强，整体模型可用于铁路机车走行部的结构教学、轮轨关系仿真验证以及相关科普展示使用，模型导出包含STEP通用格式，可导入各类仿真软件完成后续的动力学、接触力学分析。
